Огорожа для тварин

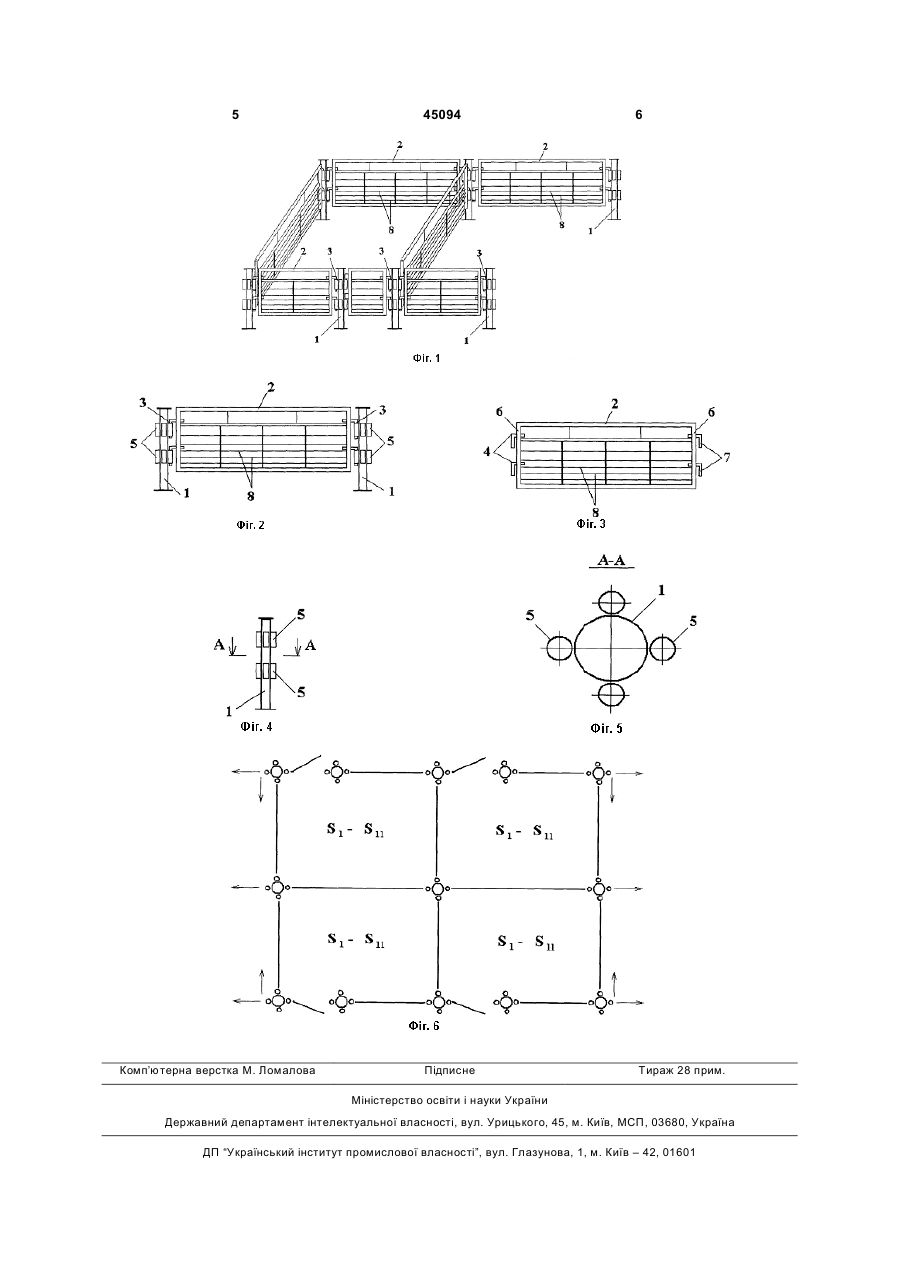

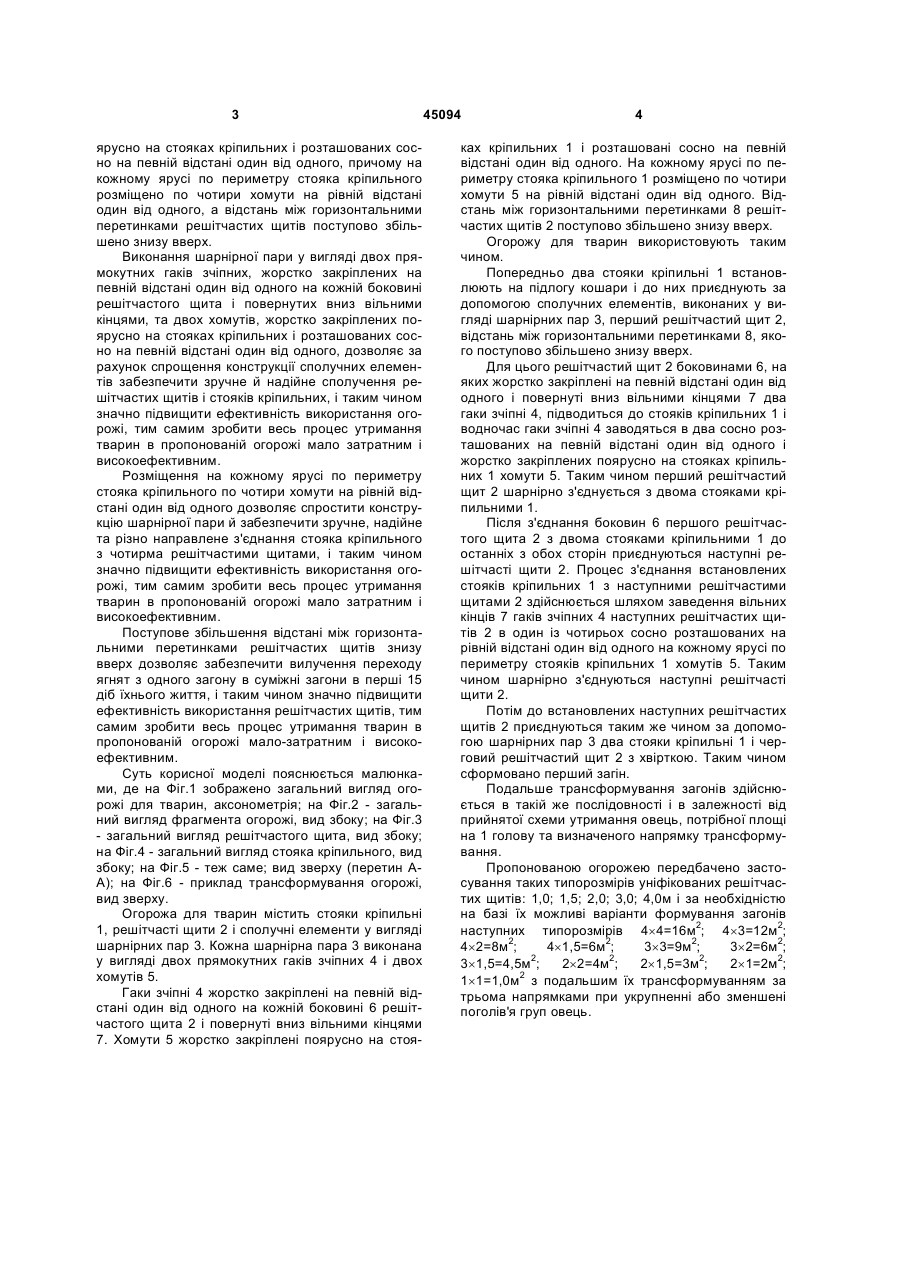

Огорожа для тварин, що містить стояки кріпильні, решітчасті щити й сполучні елементи у вигляді шарнірних пар, яка відрізняється тим, що 3 ярусно на стояках кріпильних і розташованих сосно на певній відстані один від одного, причому на кожному ярусі по периметру стояка кріпильного розміщено по чотири хомути на рівній відстані один від одного, а відстань між горизонтальними перетинками решітчастих щитів поступово збільшено знизу вверх. Виконання шарнірної пари у вигляді двох прямокутних гаків зчіпних, жорстко закріплених на певній відстані один від одного на кожній боковині решітчастого щита і повернутих вниз вільними кінцями, та двох хомутів, жорстко закріплених поярусно на стояках кріпильних і розташованих сосно на певній відстані один від одного, дозволяє за рахунок спрощення конструкції сполучних елементів забезпечити зручне й надійне сполучення решітчастих щитів і стояків кріпильних, і таким чином значно підвищити ефективність використання огорожі, тим самим зробити весь процес утримання тварин в пропонованій огорожі мало затратним і високоефективним. Розміщення на кожному ярусі по периметру стояка кріпильного по чотири хомути на рівній відстані один від одного дозволяє спростити конструкцію шарнірної пари й забезпечити зручне, надійне та різно направлене з'єднання стояка кріпильного з чотирма решітчастими щитами, і таким чином значно підвищити ефективність використання огорожі, тим самим зробити весь процес утримання тварин в пропонованій огорожі мало затратним і високоефективним. Поступове збільшення відстані між горизонтальними перетинками решітчастих щитів знизу вверх дозволяє забезпечити вилучення переходу ягнят з одного загону в суміжні загони в перші 15 діб їхнього життя, і таким чином значно підвищити ефективність використання решітчастих щитів, тим самим зробити весь процес утримання тварин в пропонованій огорожі мало-затратним і високоефективним. Суть корисної моделі пояснюється малюнками, де на Фіг.1 зображено загальний вигляд огорожі для тварин, аксонометрія; на Фіг.2 - загальний вигляд фрагмента огорожі, вид збоку; на Фіг.3 - загальний вигляд решітчастого щита, вид збоку; на Фіг.4 - загальний вигляд стояка кріпильного, вид збоку; на Фіг.5 - теж саме; вид зверху (перетин АА); на Фіг.6 - приклад трансформування огорожі, вид зверху. Огорожа для тварин містить стояки кріпильні 1, решітчасті щити 2 і сполучні елементи у вигляді шарнірних пар 3. Кожна шарнірна пара 3 виконана у вигляді двох прямокутних гаків зчіпних 4 і двох хомутів 5. Гаки зчіпні 4 жорстко закріплені на певній відстані один від одного на кожній боковині 6 решітчастого щита 2 і повернуті вниз вільними кінцями 7. Хомути 5 жорстко закріплені поярусно на стоя 45094 4 ках кріпильних 1 і розташовані сосно на певній відстані один від одного. На кожному ярусі по периметру стояка кріпильного 1 розміщено по чотири хомути 5 на рівній відстані один від одного. Відстань між горизонтальними перетинками 8 решітчастих щитів 2 поступово збільшено знизу вверх. Огорожу для тварин використовують таким чином. Попередньо два стояки кріпильні 1 встановлюють на підлогу кошари і до них приєднують за допомогою сполучних елементів, виконаних у вигляді шарнірних пар 3, перший решітчастий щит 2, відстань між горизонтальними перетинками 8, якого поступово збільшено знизу вверх. Для цього решітчастий щит 2 боковинами 6, на яких жорстко закріплені на певній відстані один від одного і повернуті вниз вільними кінцями 7 два гаки зчіпні 4, підводиться до стояків кріпильних 1 і водночас гаки зчіпні 4 заводяться в два сосно розташованих на певній відстані один від одного і жорстко закріплених поярусно на стояках кріпильних 1 хомути 5. Таким чином перший решітчастий щит 2 шарнірно з'єднується з двома стояками кріпильними 1. Після з'єднання боковин 6 першого решітчастого щита 2 з двома стояками кріпильними 1 до останніх з обох сторін приєднуються наступні решітчасті щити 2. Процес з'єднання встановлених стояків кріпильних 1 з наступними решітчастими щитами 2 здійснюється шляхом заведення вільних кінців 7 гаків зчіпних 4 наступних решітчастих щитів 2 в один із чотирьох сосно розташованих на рівній відстані один від одного на кожному ярусі по периметру стояків кріпильних 1 хомутів 5. Таким чином шарнірно з'єднуються наступні решітчасті щити 2. Потім до встановлених наступних решітчастих щитів 2 приєднуються таким же чином за допомогою шарнірних пар 3 два стояки кріпильні 1 і черговий решітчастий щит 2 з хвірткою. Таким чином сформовано перший загін. Подальше трансформування загонів здійснюється в такій же послідовності і в залежності від прийнятої схеми утримання овець, потрібної площі на 1 голову та визначеного напрямку трансформування. Пропонованою огорожею передбачено застосування таких типорозмірів уніфікованих решітчастих щитів: 1,0; 1,5; 2,0; 3,0; 4,0м і за необхідністю на базі їх можливі варіанти формування загонів наступних типорозмірів 4´4=16м2; 4´3=12м2; 4´2=8м2; 4´1,5=6м2; 3´3=9м2; 3´2=6м2; 2 2 2 3´1,5=4,5м ; 2´2=4м ; 2´1,5=3м ; 2´1=2м2; 2 1´1=1,0м з подальшим їх трансформуванням за трьома напрямками при укрупненні або зменшені поголів'я груп овець. 5 Комп’ютерна верстка М. Ломалова 45094 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
