Пристрій для очищення води

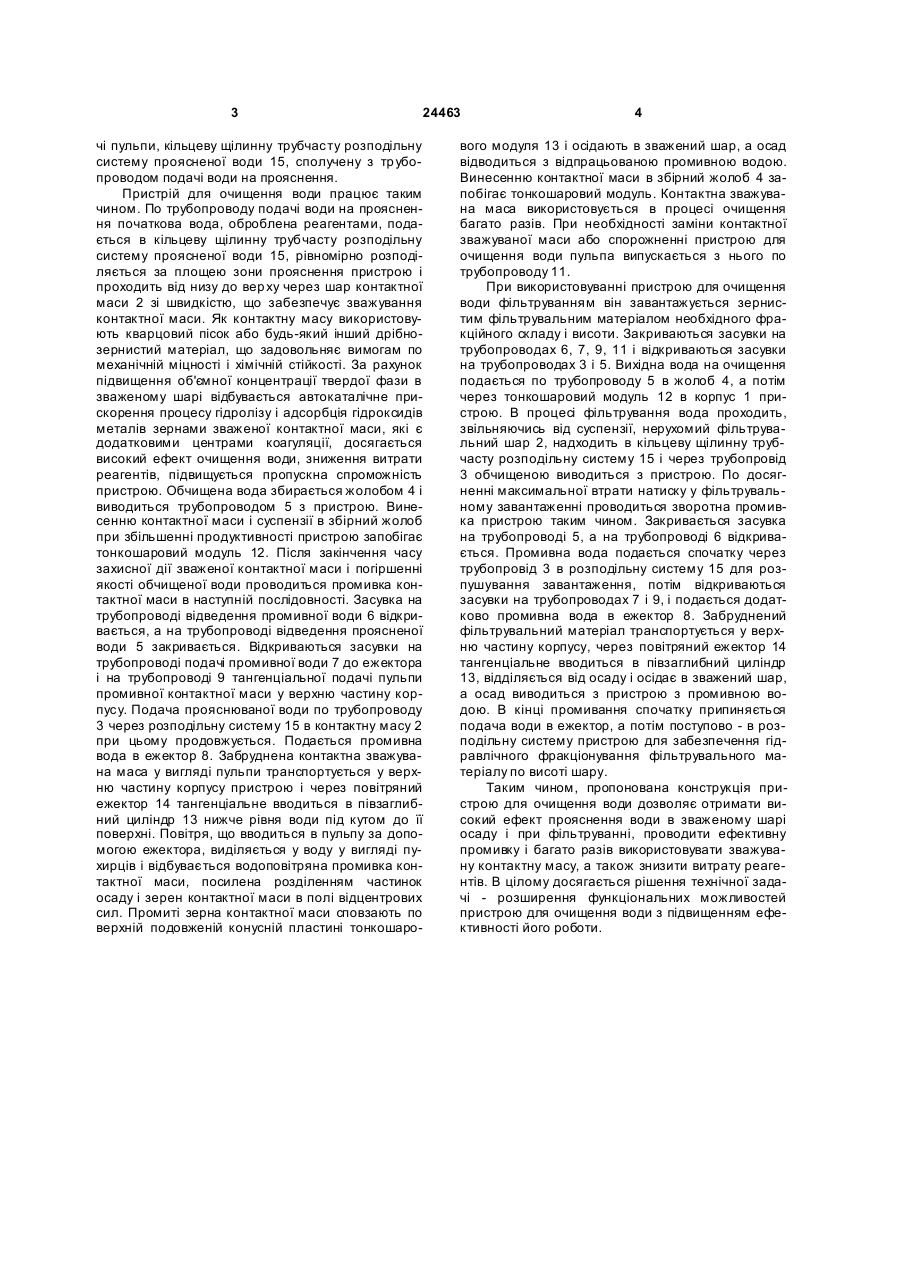

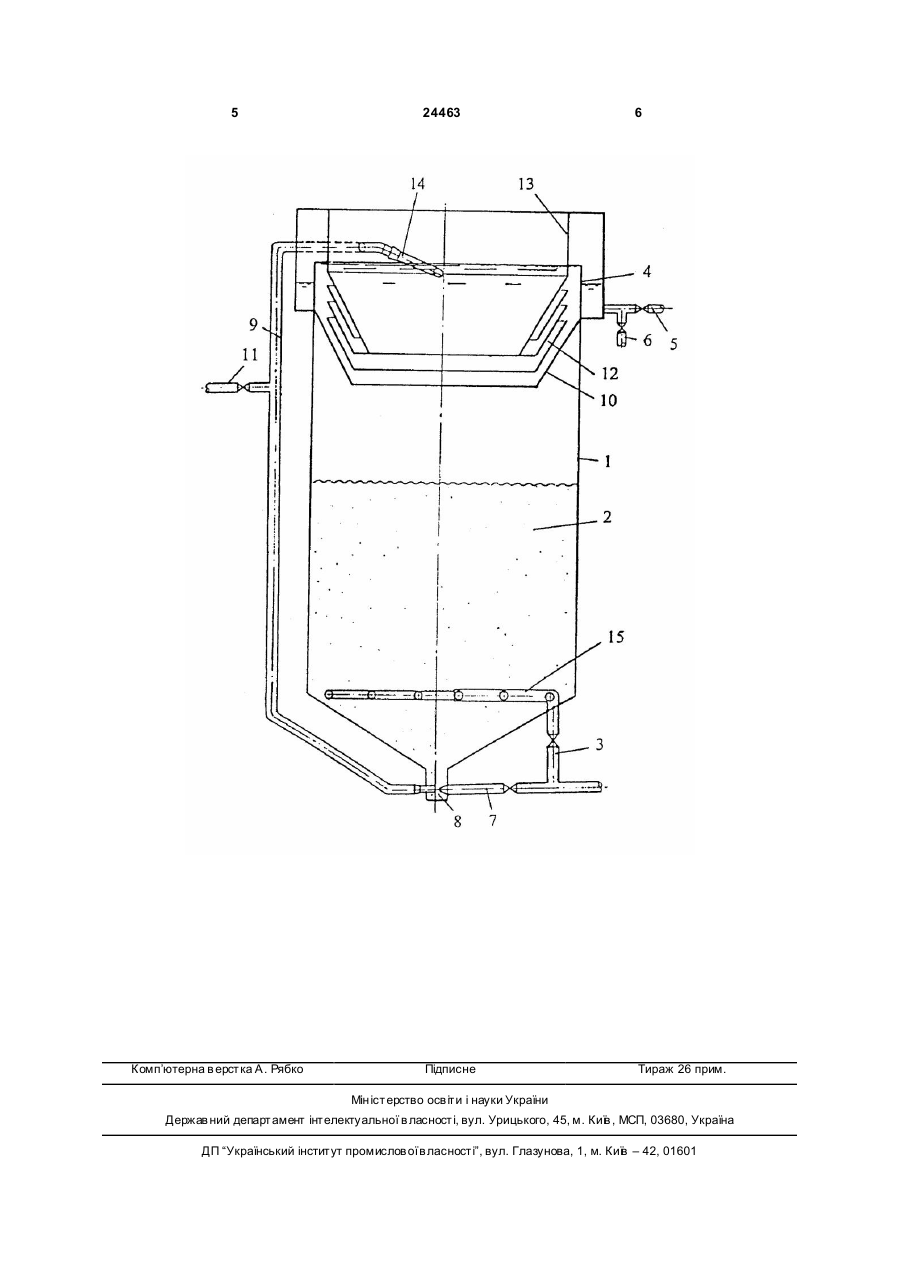

Пристрій для очищення води, що містить циліндричний з конічним днищем корпус, завантажений контактною завислою масою, трубопровід подачі води на прояснення, приєднаний до конічного днища корпусу, ежектор подачі пульпи через трубопровід тангенціальної подачі пульпи у верхню частину корпусу, діафрагму у формі зворотного 3 24463 чі пульпи, кільцеву щілинну трубчасту розподільну систему проясненої води 15, сполучену з тр убопроводом подачі води на прояснення. Пристрій для очищення води працює таким чином. По трубопроводу подачі води на прояснення початкова вода, оброблена реагентами, подається в кільцеву щілинну трубчасту розподільну систему проясненої води 15, рівномірно розподіляється за площею зони прояснення пристрою і проходить від низу до вер ху через шар контактної маси 2 зі швидкістю, що забезпечує зважування контактної маси. Як контактну масу використовують кварцовий пісок або будь-який інший дрібнозернистий матеріал, що задовольняє вимогам по механічній міцності і хімічній стійкості. За рахунок підвищення об'ємної концентрації твердої фази в зваженому шарі відбувається автокаталічне прискорення процесу гідролізу і адсорбція гідроксидів металів зернами зваженої контактної маси, які є додатковими центрами коагуляції, досягається високий ефект очищення води, зниження витрати реагентів, підвищується пропускна спроможність пристрою. Обчищена вода збирається жолобом 4 і виводиться трубопроводом 5 з пристрою. Винесенню контактної маси і суспензії в збірний жолоб при збільшенні продуктивності пристрою запобігає тонкошаровий модуль 12. Після закінчення часу захисної дії зваженої контактної маси і погіршенні якості обчищеної води проводиться промивка контактної маси в наступній послідовності. Засувка на трубопроводі відведення промивної води 6 відкривається, а на трубопроводі відведення проясненої води 5 закривається. Відкриваються засувки на трубопроводі подачі промивної води 7 до ежектора і на трубопроводі 9 тангенціальної подачі пульпи промивної контактної маси у верхню частину корпусу. Подача прояснюваної води по трубопроводу 3 через розподільну систему 15 в контактну масу 2 при цьому продовжується. Подається промивна вода в ежектор 8. Забруднена контактна зважувана маса у вигляді пульпи транспортується у верхню частину корпусу пристрою і через повітряний ежектор 14 тангенціальне вводиться в півзаглибний циліндр 13 нижче рівня води під кутом до її поверхні. Повітря, що вводиться в пульпу за допомогою ежектора, виділяється у воду у вигляді пухирців і відбувається водоповітряна промивка контактної маси, посилена розділенням частинок осаду і зерен контактної маси в полі відцентрових сил. Промиті зерна контактної маси сповзають по верхній подовженій конусній пластині тонкошаро 4 вого модуля 13 і осідають в зважений шар, а осад відводиться з відпрацьованою промивною водою. Винесенню контактної маси в збірний жолоб 4 запобігає тонкошаровий модуль. Контактна зважувана маса використовується в процесі очищення багато разів. При необхідності заміни контактної зважуваної маси або спорожненні пристрою для очищення води пульпа випускається з нього по трубопроводу 11. При використовуванні пристрою для очищення води фільтруванням він завантажується зернистим фільтрувальним матеріалом необхідного фракційного складу і висоти. Закриваються засувки на трубопроводах 6, 7, 9, 11 і відкриваються засувки на трубопроводах 3 і 5. Вихідна вода на очищення подається по трубопроводу 5 в жолоб 4, а потім через тонкошаровий модуль 12 в корпус 1 пристрою. В процесі фільтрування вода проходить, звільняючись від суспензії, нерухомий фільтрувальний шар 2, надходить в кільцеву щілинну трубчасту розподільну систему 15 і через трубопровід 3 обчищеною виводиться з пристрою. По досягненні максимальної втрати натиску у фільтрувальному завантаженні проводиться зворотна промивка пристрою таким чином. Закривається засувка на трубопроводі 5, а на трубопроводі 6 відкривається. Промивна вода подається спочатку через трубопровід 3 в розподільну систему 15 для розпушування завантаження, потім відкриваються засувки на трубопроводах 7 і 9, і подається додатково промивна вода в ежектор 8. Забруднений фільтрувальний матеріал транспортується у верхню частину корпусу, через повітряний ежектор 14 тангенціальне вводиться в півзаглибний циліндр 13, відділяється від осаду і осідає в зважений шар, а осад виводиться з пристрою з промивною водою. В кінці промивання спочатку припиняється подача води в ежектор, а потім поступово - в розподільну систему пристрою для забезпечення гідравлічного фракціонування фільтрувального матеріалу по висоті шару. Таким чином, пропонована конструкція пристрою для очищення води дозволяє отримати високий ефект прояснення води в зваженому шарі осаду і при фільтруванні, проводити ефективну промивку і багато разів використовувати зважувану контактну масу, а також знизити витрату реагентів. В цілому досягається рішення технічної задачі - розширення функціональних можливостей пристрою для очищення води з підвищенням ефективності його роботи. 5 Комп’ютерна в ерстка А. Рябко 24463 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
