Спосіб отримання залізо-кремній-магнієвого сплаву

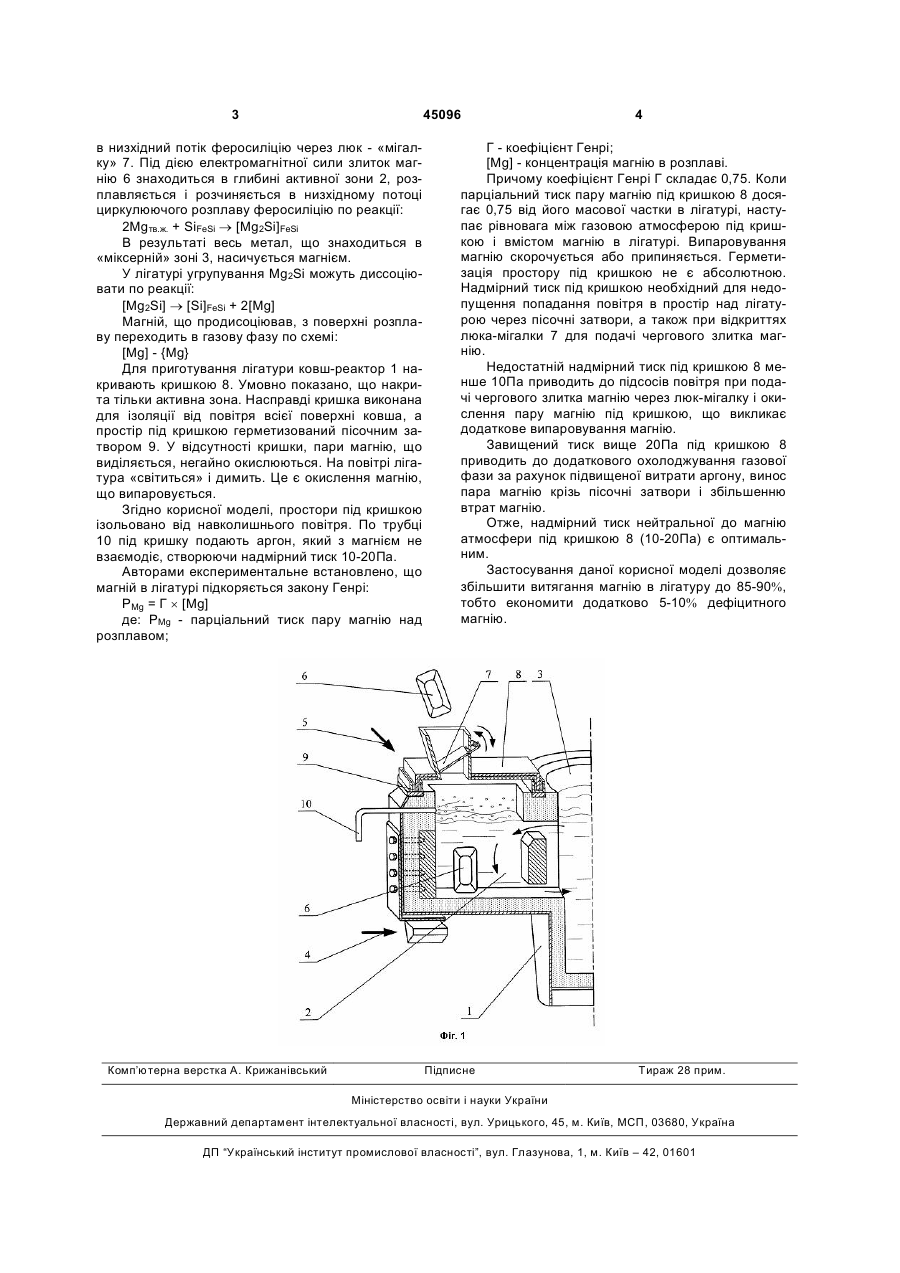

Спосіб отримання залізо-кремній-магнієвого сплаву, що включає подачу злитків магнію в низхідний, такий, що обважнюється електромагнітним способом, потік розплаву феросиліцію, який відрізняється тим, що над поверхнею лігатури, що готується, створюють безокислювальну по відношенню до магнію газову атмосферу з надмірним тиском 10-20 Па. (19) (21) u200905190 (22) 25.05.2009 (24) 26.10.2009 (46) 26.10.2009, Бюл.№ 20, 2009 р. (72) ЕССЕЛЬБАХ ВАДИМ СЕРГІЙОВИЧ, ЕССЕЛЬБАХ СЕРГІЙ БОРИСОВИЧ, КУБЕРСЬКИЙ СЕРГІЙ ВОЛОДИМИРОВИЧ, СЕМІРЯГІН СЕРГІЙ ВОЛОДИМИРОВИЧ, ПРОЦЕНКО МИХАЙЛО ЮРІЙОВИЧ, ЕССЕЛЬБАХ РОМАН ВАДИМОВИЧ 3 45096 в низхідний потік феросиліцію через люк - «мігалку» 7. Під дією електромагнітної сили злиток магнію 6 знаходиться в глибині активної зони 2, розплавляється і розчиняється в низхідному потоці циркулюючого розплаву феросиліцію по реакції: 2Mgтв.ж. + SiFeSi ® [Mg2Si]FeSi В результаті весь метал, що знаходиться в «міксерній» зоні 3, насичується магнієм. У лігатурі угрупування Mg2Si можуть диссоціювати по реакції: [Mg2Si] ® [Si]FeSi + 2[Mg] Магній, що продисоціював, з поверхні розплаву переходить в газову фазу по схемі: [Mg] - {Mg} Для приготування лігатури ковш-реактор 1 накривають кришкою 8. Умовно показано, що накрита тільки активна зона. Насправді кришка виконана для ізоляції від повітря всієї поверхні ковша, а простір під кришкою герметизований пісочним затвором 9. У відсутності кришки, пари магнію, що виділяється, негайно окислюються. На повітрі лігатура «світиться» і димить. Це є окислення магнію, що випаровується. Згідно корисної моделі, простори під кришкою ізольовано від навколишнього повітря. По трубці 10 під кришку подають аргон, який з магнієм не взаємодіє, створюючи надмірний тиск 10-20Па. Авторами експериментальне встановлено, що магній в лігатурі підкоряється закону Генрі: PMg = Г ´ [Mg] де: PMg - парціальний тиск пару магнію над розплавом; Комп’ютерна верстка А. Крижанівський 4 Г - коефіцієнт Генрі; [Mg] - концентрація магнію в розплаві. Причому коефіцієнт Генрі Г складає 0,75. Коли парціальний тиск пару магнію під кришкою 8 досягає 0,75 від його масової частки в лігатурі, наступає рівновага між газовою атмосферою під кришкою і вмістом магнію в лігатурі. Випаровування магнію скорочується або припиняється. Герметизація простору під кришкою не є абсолютною. Надмірний тиск під кришкою необхідний для недопущення попадання повітря в простір над лігатурою через пісочні затвори, а також при відкриттях люка-мігалки 7 для подачі чергового злитка магнію. Недостатній надмірний тиск під кришкою 8 менше 10Па приводить до підсосів повітря при подачі чергового злитка магнію через люк-мігалку і окислення пару магнію під кришкою, що викликає додаткове випаровування магнію. Завищений тиск вище 20Па під кришкою 8 приводить до додаткового охолоджування газової фази за рахунок підвищеної витрати аргону, винос пара магнію крізь пісочні затвори і збільшенню втрат магнію. Отже, надмірний тиск нейтральної до магнію атмосфери під кришкою 8 (10-20Па) є оптимальним. Застосування даної корисної моделі дозволяє збільшити витягання магнію в лігатуру до 85-90%, тобто економити додатково 5-10% дефіцитного магнію. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
