Індивідуальний рятувальний на воді засіб

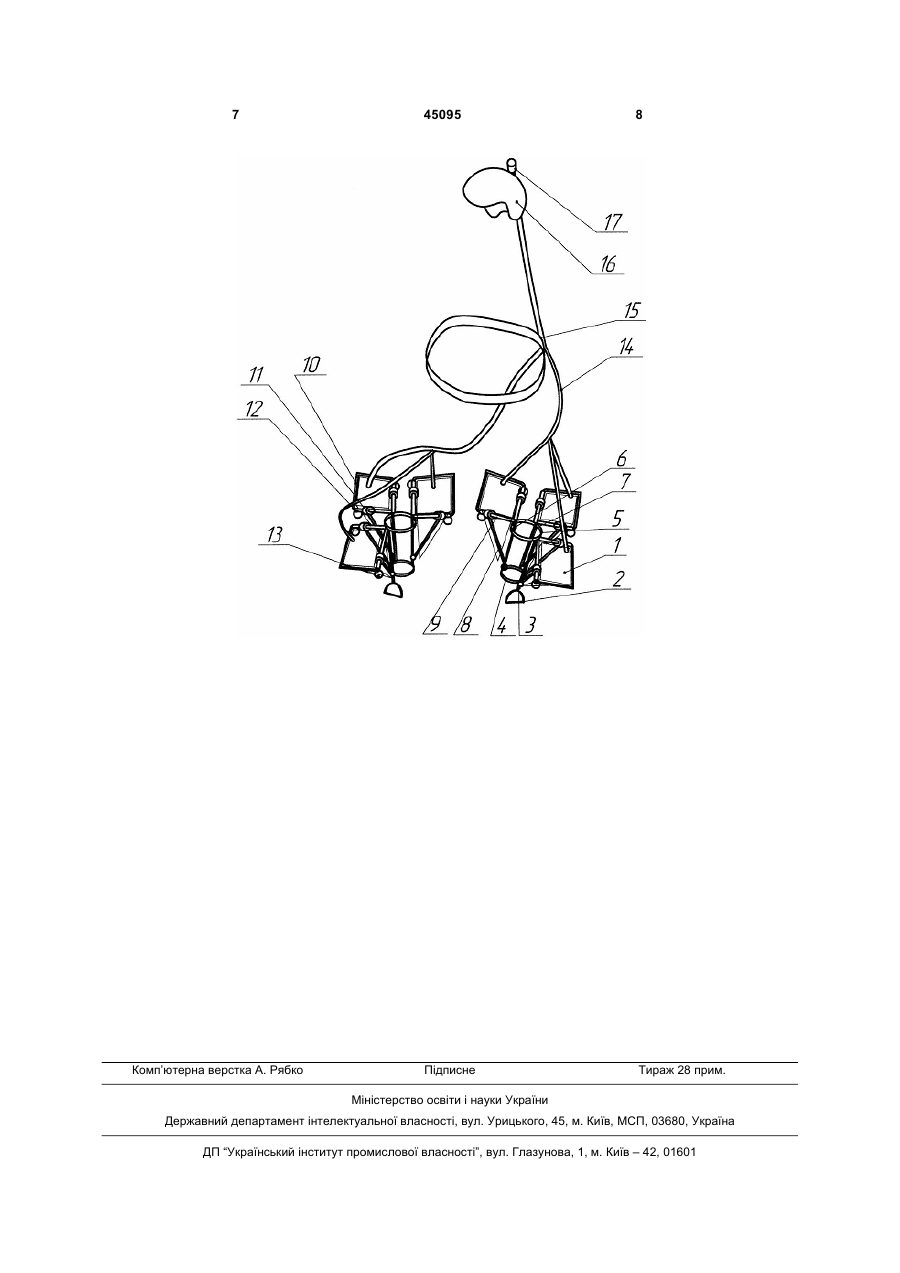

Індивідуальний рятувальний на воді засіб, що містить камеру з м'якого повітроводонепроникного матеріалу, з можливістю заповнення її повітрям при розгортанні, який відрізняється тим, що три ділянки камери виконані з юбкою, розташованою по периметру камери, і камера пов'язана з елементами каркаса, у який включені стремено, з ним з'єднана передня стійка гомілки, у нижній й у верхній частині передньої стійки розташовано по кільцю, з ними з'єднані задні й бічна стійки гомілки, з можливістю збільшення діаметра кілець при зніманні-вдяганні на гомілку користувача, і зі зменшенням діаметра по індивідуальних антропометричних параметрах користувача при його припасуванні, на кожній стійці закріплено по два важелі й по дві куліси, при цьому кожна куліса виконана у вигляді трубки, на зовнішній поверхні якої посаджений повзун суміжного важеля, а у внутрішню поверхню якої вставлений ланцюг однобічного згину, притім, два ланцюги двох куліс кожної із трьох камер жорстко з'єднані між собою елементом, яким забезпечене розташування двох суміжних ланцюгів під прямим кутом, повзун кожної куліси з'єднаний циліндричним шарніром з кінцем U 2 45095 1 3 виникає при роботі гребних гвинтів або при зануренні судна у воду. Відомий Рятувальний костюм, він є аналогом, який складений з гідрокомбінезона з надувним коміром. Докладніше дивитися опис винаходу до патенту Російської Федерації №RU 2043259 С1. Недоліком аналога є його ваго-габаритні параметри й тепло-ізоляційні властивості, що не дозволяє його постійне носіння на повітрі, тому що це обмежує рух людини, порушує нормальне потовиділення тіла людини на повітрі, викликає перегрів тіла людини на повітрі. Відомий Надувний рятувальний пліт, що є аналогом, що містить кільцеподібну основну камеру плавучості, днище, яким закрита основна камера плавучості знизу, з утворенням чашеподібної конструкції, додаткових камер плавучості, які розташовані під днищем, тент, яким накрита чашеподібна конструкція зверху, балони стисненого повітря. Докладніше дивитися опис винаходу до патенту Російської Федерації №RU 1805083 А1. Недоліками аналога є його великі вагогабаритні параметри, можливість його перекидання при хвилюванні поверхні води, погані його морехідні якості. Відомий Метальний надувний рятувальний засіб, що є прототипом, що містить надувну конструкцію яка виконана у вигляді пустотілої камери з водоповітрянепроникного матеріалу у формі блюдця, порожнина якої пов'язана з генератором газу, розташованим у ручці, з можливістю заповнення камери газом при її розгортанні. Докладніше дивитися опис винаходу до патенту Російської Федерації №RU 2067946 C1. Недоліками прототипу є одноразовість використання - розгортання при заповненні її газом, що вимагає перезарядження генератора для повторного використання, можливість перекидання при хвилюванні поверхні води, великі його вагогабаритні параметри, що не дозволяє його постійне носіння на повітрі це знижує ефективність його використання, а також погані його морехідні якості, тому що при екстреній евакуації із судна, що терпить нещастя, необхідно не тільки негайно його покинути але й негайно відплисти від нього на безпечну відстань, щоб не бути захопленим водяною воронкою, що виникає при роботі гребних гвинтів або занурення судна у воду. В основу корисної моделі поставлено завдання створення Індивідуального рятувального на воді засобу, що містить м'яку повітряводонепроникну камеру, що при розгортанні заповнюється повітрям, завдяки тому, що камера закріплені на гомілках користувача й вони розвертаються за допомогою каркаса й спідниці камери при влученні користувача у воду, забезпечується плавучість користувача на поверхні води з положенням тіла користувача вище поверхні води, і за рахунок цього виключене переохолодження користувача і його загибель у воді при достатніх морехідних якостях, і можливе постійне носіння на повітрі. Поставлене завдання вирішується Індивідуальним рятувальним на воді засобом, що містить камеру з м'якого повітряводонепроникного матеріалу, з можливістю заповнення її повітрям при роз 45095 4 гортанні, відповідно до корисної моделі, три ділянки камери виконані зі спідницею, розташованої по периметрі камери, і камера пов'язані з елементами каркаса, у який включені, стремено, з ним з'єднана передня стійка гомілки, у нижній й у верхній частині передньої стійки розташовані по кільцю, з ними з'єднані задні й бічна стійкі гомілки, з можливістю збільшення діаметра кілець при зніманні-вдяганні на гомілку користувача, і зі зменшенням діаметра по індивідуальних антропометричних параметрах користувача при його припасуванні, на кожній стійці закріплено по два важеля й по дві куліси, при цьому кожна куліса виконана у вигляді трубки, на зовнішній поверхні якої посаджений повзун суміжного важеля, а у внутрішню поверхню якої вставлений ланцюг однобічного згину, притім, два ланцюги двох куліс кожної із трьох камер жорстко з'єднані між собою елементом, забезпечення розташування двох суміжних ланцюгів під прямим кутом, повзун кожної куліси з'єднаний циліндричним шарніром з кінцем індивідуального важеля, важіль у свою чергу з'єднаний циліндричним шарніром зі своєю стійкою в нижній її частині, крім того, на кінці кожної з куліс розташований вантажпоплавець, з можливістю синхронного руху кожних двох пар куліса-важіль, у площинах руху куліс та важелів перпендикулярних перша другий, з можливістю обмеженого повороту куліс у межах від вертикального положення, при робочому (вертикальному) положенні стійки до горизонтального положення, крім того, через один із циліндричних шарнірів кожної стійкі гомілки розглянута стійка гомілки з'єднана храповим колесом з поворотним елементом (важелем або кулісою) з можливістю, при повільному зануренні гомілки користувача у воду, спливання вантажів-поплавців на поверхню води з поворотом куліс з важелями й розгортанням камери, ділянки якої пов'язані з кулісами й важелями, або рівного за значенням ручного підняття куліс поза водою, а також при швидкому зануренні гомілки користувача у воду, або рівному за функціональним значенням при швидкому зворотно-поступальному русі гомілки у воді, розгортанні камери від опору води об спідницю, при заповненні камери атмосферним повітрям по гнучкому каналі, закріпленому на поясі і з задньої сторони поплавця-шолома, одягненого на голову користувача, притім горловина каналу пов'язана з атмосферою клапанами, що виключають влучення води в камеру, при цьому мимовільне згортання камери виключене храповим колесом. Корисна модель пояснюється графічними матеріалами, на яких показане пристрій Індивідуального рятувального на воді засобу. Індивідуальне рятувальне на воді засіб, (дивитися графічні матеріали) містить камеру-1 з м'якого повітряводонепроникного матеріалу, камера-1 виконана у вигляді трьох ділянок, кожний з яких зі спідницею, розташованої по периметрі камери - 1, і вона пов'язані з елементами каркаса, у який включені, стремено - 2, з ним з'єднана передня стійка - 3 гомілки, у нижній частині стійки - 3 розташоване кільце - 4 й у верхній частині стійки - 3 розташоване кільце - 5, кожне кільце - 4, 5 виконано у вигляді набору ділянок секторів, на кінцях 5 яких розташована зуби зачеплені із зубами суміжного сектора, а на зовнішній поверхні секторів кільця - 4, 5 розташований хомут для фіксації, з кільцями - 4, 5 з'єднані задня стійки - 6 гомілки й бічна стійки - 7 гомілки, з можливістю збільшення діаметра кілець - 4, 5 при зніманні-вдяганні на гомілку користувача, і зі зменшенням діаметра по індивідуальних антропометричних параметрах користувача при його припасуванні, на кожній стійці - 4, 6, 7 закріплено по два важеля - 8 і по дві куліси - 9, кожна куліса - 9 виконана у вигляді трубки, на зовнішню поверхні трубки посаджений повзун - 10, а у внутрішню поверхню трубки посаджений ланцюг - 11 однобічного згину, він з'єднаний на із суміжним ланцюгом - 10 цієї ділянки камери 1 елементом забезпечення прямого кут між двома суміжними ланцюгами - 10, кожна куліса - 9 з'єднана циліндричним шарніром зі стійкою - 4, 6, 7, важіль - 8 у свою чергу з'єднаний циліндричним шарніром зі стійкою - 4, 6, 7 у нижній її частині, крім того на кінці кожної із куліс - 9 розташований вантаж-поплавець - 12, з можливістю синхронного руху двох пар; куліса - 9 - важіль - 8, у площинах руху куліс - 9 та важелів - 8, перпендикулярних перша другий, з можливістю обмеженого повороту куліс - 9 у межах від вертикального положення, при робочому (вертикальному) положенні стійки 4, 6, 7 до горизонтального положення куліс - 9, крім того, через один із циліндричних шарнірів кожна стійка - 4, 6, 7 гомілки з'єднана храповим колесом - 13 з поворотним елементом (важелем 8 або кулісою - 9) з можливістю, при повільному зануренні гомілки користувача у воду, спливання вантажів-поплавців - 12 на поверхню води з поворотом куліс - 9 з важелями - 8 і розгортанням камери - 1, ділянки якої пов'язані з кулісами - 9 і важелями - 8, або при швидкому зануренні гомілки користувача у воду, розгортанням камери - 1 від гідродинамічного опору води об спідницю камери 1, при заповненні камери - 1 атмосферним повітрям по гнучкому каналі - 14, закріпленому на поясі - 15 й із задньої сторони поплавця-шолома - 16, одягненого на голову користувача, притім горловина каналу - 14 пов'язана з атмосферою клапанами - 17, що виключає влучення води в камеру 1, при цьому згортання камери - 1 виключено храповим колесом - 13. Індивідуальний рятувальний на воді засіб працює в такий спосіб. У вихідному положенні Індивідуальний рятувальний на воді засіб одягнений на гомілці користувача так, що стопи користувача просунуті в стремена - 2, а його гомілки охоплені кільцями - 4, 5 і стійками - 4, 6, 7, при цьому куліси - 9 опущені вертикально вниз, а важелі - 8 підняті вертикально нагору, і камери - 1 перебуває в згорнутому стані. Розгортання камер - 1 допускає чотири сценарії розгортання. По першому сценарії користувач перебуваючи поза водою самостійно руками піднімає куліси - 9 у їхнє горизонтальне положення, при цьому камери 1 заповнюється атмосферним повітрям й її таке положення фіксується храповими колісьми - 13. У такому положенні користувач має позитивну пла 45095 6 вучість і він стає на воду, при цьому він поринає у воду до колін, і він може ходити по воді. При цьому хвилювання поверхні води не здатне вплинути на його плавучість. При перекиданні користувача він здатний самостійно повернеться у вертикальне положення. По другому сценарії користувач повільно занурює гомілки у воду, при цьому поплавці-вантажі - 12 спливають на поверхню води, повертаючи куліси - 9 з важелями - 8. Далі сценарій аналогічний першому сценарію. По третьому сценарії користувач швидко занурює гомілки у воду (наприклад при стрибку з борта корабля, при аварії корабля, або при порятунку з корабля терплячого нещастя), при цьому спідниця камери-1 за рахунок сил гідродинамічного опору води об спідницю камери - 1 розкриває камеру - 1 і повертає куліси - 9 і важелі - 8. Далі сценарій аналогічний першому сценарію. По четвертому сценарії користувач погано плаває, але він вирішив купатися, як варіант, користувач добре плаває, але він змерзнув у воді під час зимової риболовлі й вирішив зігрітися вийшовши з води, як альтернативний варіант, у воді користувачеві загрожують небезпечні тваринакрокодил, акула, піранья, бегемот, змія, або як сюрреалістичний варіант, користувач будучи учасником змагань по плаванню вирішив поліпшити свій результат, він при швидких зворотнопоступальних рухах розгортає камеру - 1 аналогічно третьому сценарію. При перекиданні користувача у воді він може самостійно повернеться у вертикальне положення. У випадку, нападу у воді на користувача небезпечних тварин на важелях, при їхньому розгортанні можуть бути розташовані гострі шипи з інструментальної сталі, які при торканні їх твариною викличуть у нього болючі відчуття, у результаті чого тварина припинить атаку на користувача. Представлений Індивідуальний рятувальний на воді засіб може бути використаний для ходіння по поверхні води (по морю, болоту) при порятунку екіпажів і пасажирів судів, висадженню десанту морської піхоти з води на берег, форсуванні водної перешкоди (морської протоки шириною до 10км) сухопутним військовим підрозділом, проходу по зибучих пісках, барханам, морському й річковому льоду розділеному ділянками води. Техніко-економічний ефект від використання Індивідуального рятувального на воді засобу складається в підвищенні його ефективності, як при аварії корабля й катастрофі корабля, так і при різних нестандартних ситуаціях, пов'язаних з водою, а саме-купання, подорожі, захист від небезпечних тварин на воді або при використанні води як захисту, відпочинок-зимовій риболовлі, або як гіпотетичний варіант-при проведенні політичних несанкціонованих владою заходів на воді, тому що поверхня вода-океан, море, ріка протікаюча через країну непідмандатна уряду країни, а режим її використанні регулюється міжнародним морським правом. 7 Комп’ютерна верстка А. Рябко 45095 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
