Механізм відтяжки полотна круглов’язальної машини
Формула / Реферат
Механізм відтяжки полотна круглов'язальної машини, що містить кінематично зв'язані між собою ведучий і два ведені відтяжні валики, який відрізняється тим, що додатково обладнаний притискним роликом, встановленим посередині одного із ведених валиків з можливістю притискання до останнього, причому вісь притискного ролика і осі відтяжних валиків розташовані в одній площині.
Текст

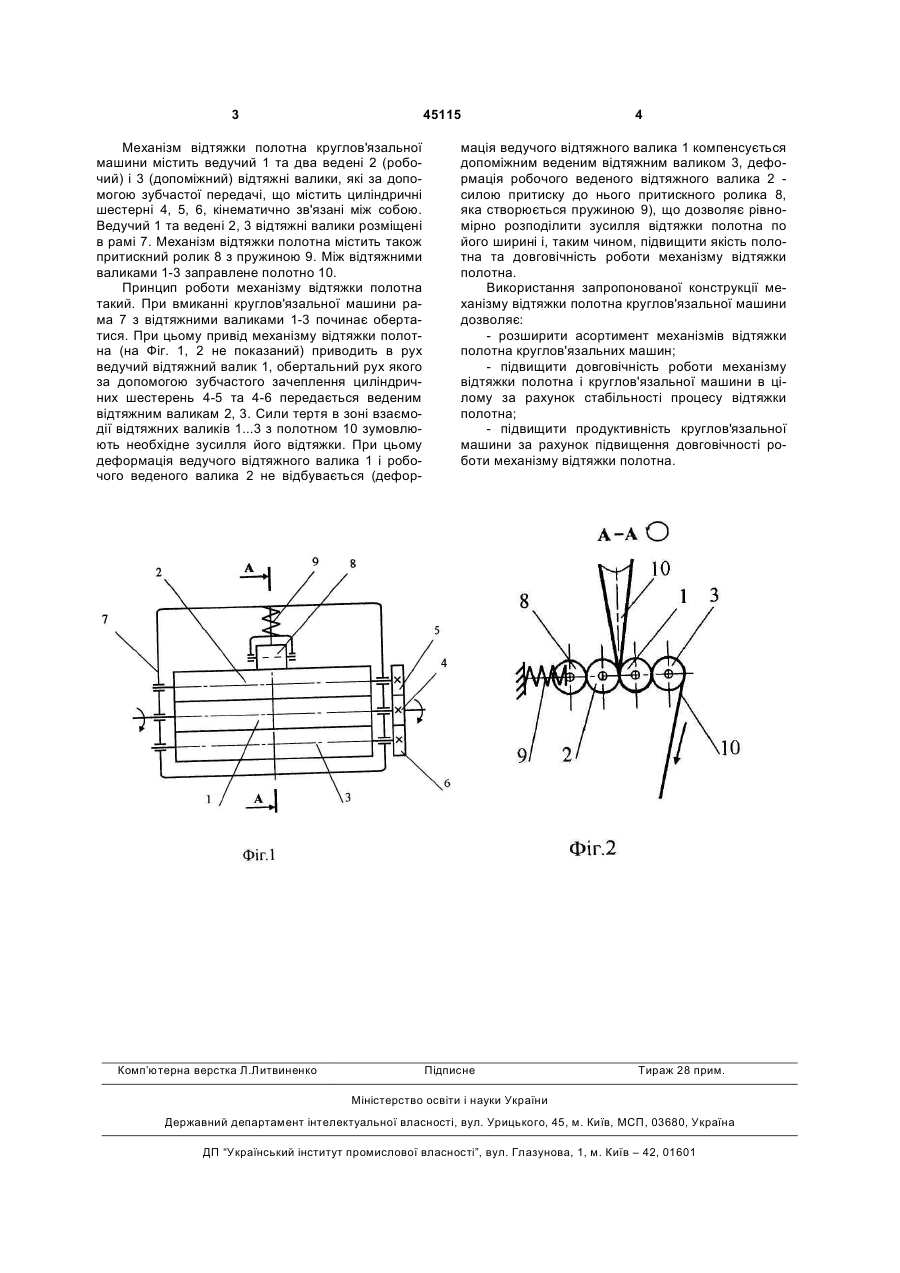

Механізм відтяжки полотна круглов'язальної машини, що містить кінематично зв'язані між со 3 45115 Механізм відтяжки полотна круглов'язальної машини містить ведучий 1 та два ведені 2 (робочий) і 3 (допоміжний) відтяжні валики, які за допомогою зубчастої передачі, що містить циліндричні шестерні 4, 5, 6, кінематично зв'язані між собою. Ведучий 1 та ведені 2, 3 відтяжні валики розміщені в рамі 7. Механізм відтяжки полотна містить також притискний ролик 8 з пружиною 9. Між відтяжними валиками 1-3 заправлене полотно 10. Принцип роботи механізму відтяжки полотна такий. При вмиканні круглов'язальної машини рама 7 з відтяжними валиками 1-3 починає обертатися. При цьому привід механізму відтяжки полотна (на Фіг. 1, 2 не показаний) приводить в рух ведучий відтяжний валик 1, обертальний рух якого за допомогою зубчастого зачеплення циліндричних шестерень 4-5 та 4-6 передається веденим відтяжним валикам 2, 3. Сили тертя в зоні взаємодії відтяжних валиків 1...3 з полотном 10 зумовлюють необхідне зусилля його відтяжки. При цьому деформація ведучого відтяжного валика 1 і робочого веденого валика 2 не відбувається (дефор Комп’ютерна верстка Л.Литвиненко 4 мація ведучого відтяжного валика 1 компенсується допоміжним веденим відтяжним валиком 3, деформація робочого веденого відтяжного валика 2 силою притиску до нього притискного ролика 8, яка створюється пружиною 9), що дозволяє рівномірно розподілити зусилля відтяжки полотна по його ширині і, таким чином, підвищити якість полотна та довговічність роботи механізму відтяжки полотна. Використання запропонованої конструкції механізму відтяжки полотна круглов'язальної машини дозволяє: - розширити асортимент механізмів відтяжки полотна круглов'язальних машин; - підвищити довговічність роботи механізму відтяжки полотна і круглов'язальної машини в цілому за рахунок стабільності процесу відтяжки полотна; - підвищити продуктивність круглов'язальної машини за рахунок підвищення довговічності роботи механізму відтяжки полотна. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTakedown mechanism of round-knitting machine
Автори англійськоюPipa Borys Fedorovych, Oliinyk Olena Yuriivna
Назва патенту російськоюМеханизм оттяжки полотна кругловязальной машины
Автори російськоюПипа Борис Федорович, Олийник Елена Юрьевна
МПК / Мітки
МПК: D04B 15/88
Мітки: машини, механізм, круглов'язальної, полотна, відтяжки
Код посилання
<a href="https://ua.patents.su/2-45115-mekhanizm-vidtyazhki-polotna-kruglovyazalno-mashini.html" target="_blank" rel="follow" title="База патентів України">Механізм відтяжки полотна круглов’язальної машини</a>
Механізм відтяжки полотна круглов’язальної машини
Номер патенту: 63492
Опубліковано: 15.01.2004
Автори: Тарасенко Анатолій Іванович, Коробченко Євген Олексійович, Федоров Юрій Дмитрович, Піпа Борис Федорович
МПК: D04B 15/88
Мітки: круглов'язальної, механізм, відтяжки, машини, полотна
Формула / Реферат:
Механізм відтяжки полотна круглов'язальної машини, який містить ведучий та два ведені відтяжні валики з жорстко закріпленими на кінці кожного циліндричними зубчастими колесами для кінематичного з'єднання відтяжних валиків між собою, причому ведучий відтяжний валик встановлений в нерухомих опорах, а ведені відтяжні валики, розташовані по різні боки від ведучого, встановлені в повзунах, який відрізняється тим, що механізм оснащений додатковими...
Механізм відтяжки полотна круглов’язальної машини
Номер патенту: 42142
Опубліковано: 25.06.2009
Автори: Марченко Анатолій Іванович, Здоренко Валерій Георгієвич, Піпа Борис Федорович, Олійник Олена Юріївна
МПК: D04B 15/00
Мітки: круглов'язальної, відтяжки, машини, полотна, механізм
Формула / Реферат:
Механізм відтяжки полотна круглов'язальної машини, що містить кінематично зв'язані між собою ведучий і два ведені відтяжні валики та привід ведучого відтяжного валика, який відрізняється тим, що привід ведучого відтяжного валика містить мотор-редуктор з вихідним валом та фрикційну муфту, при цьому фрикційна муфта з'єднує вихідний вал з ведучим відтяжним валиком.
Механізм відтяжки полотна круглов’язальної машини
Номер патенту: 2337
Опубліковано: 16.02.2004
Автори: Тарасенко Анатолій Іванович, Коробченко Євген Олексійович
МПК: D04B 15/88
Мітки: механізм, полотна, машини, круглов'язальної, відтяжки
Формула / Реферат:
1. Механізм відтяжки полотна круглов'язальної машини, що містить ведучий та два ведені відтяжні валики з жорстко закріпленими на кінці кожного циліндричними зубчастими колесами для кінематичного з'єднання відтяжних валиків між собою, причому ведучий відтяжний валик встановлений в нерухомих опорах, а ведені відтяжні валики, розташовані по різні боки від ведучого, встановлені в повзунах, що притискаються до ведучого відтяжного валика за...
Механізм відтяжки полотна круглов’язальної машини
Номер патенту: 8803
Опубліковано: 15.08.2005
Автори: Піпа Борис Федорович, Хомяк Олег Миколайович, Куніна Олена Юріївна
МПК: D04B 15/88
Мітки: механізм, полотна, круглов'язальної, машини, відтяжки
Формула / Реферат:
Механізм відтяжки полотна круглов'язальної машини, що містить кінематично з'єднані між собою ведучий та ведений відтяжні валики з криволінійною робочою поверхнею, осі яких розташовані паралельно в одній площині, раму, на якій встановлені відтяжні валики, та привід, який відрізняється тим, що додатково містить другий ведучий відтяжний валик, причому ведучі відтяжні валики виконані суцільними, а ведений відтяжний валик виконаний у вигляді...
Механізм відтяжки полотна круглов’язальної машини
Номер патенту: 13443
Опубліковано: 17.04.2006
Автори: Ловейкіна Світлана Олексіївна, Федоров Юрій Дмитрович, Куніна Олена Юріївна, Піпа Борис Федорович
МПК: D04B 15/88
Мітки: відтяжки, механізм, полотна, круглов'язальної, машини
Формула / Реферат:
Механізм відтяжки полотна круглов'язальної машини, що містить ведучий і два ведені відтяжні валики, розміщені в рамі та зв'язані між собою за допомогою зубчастої передачі, та привід ведучого відтяжного валика, який відрізняється тим, що привід ведучого відтяжного валика включає електродвигун, редуктор і муфту, за допомогою якої електродвигун та редуктор з'єднані з ведучим відтяжним валиком, та засіб керування електродвигуна, який містить два...
