Механізм транспортування матеріалу човникової швейної машини
Номер патенту: 45116
Опубліковано: 26.10.2009
Автори: Поладич Іван Валентинович, Пищиков В'ячеслав Олексійович
Формула / Реферат
Механізм транспортування матеріалу човникової швейної машини, що містить дві функціональні групи горизонтального та вертикального переміщення, остання з яких включає тричленний кривошип, кінематично з'єднаний з шатуном, що утворює обертову кінематичну пару з тричленним коромислом, та діаду першого виду, яка включає шатун, на якому закріплена зубчаста рейка, та короткий шатун, який відрізняється тим, що короткий шатун виконаний у вигляді ексцентрика, кінематично з'єднаного з тричленним коромислом і шатуном.
Текст

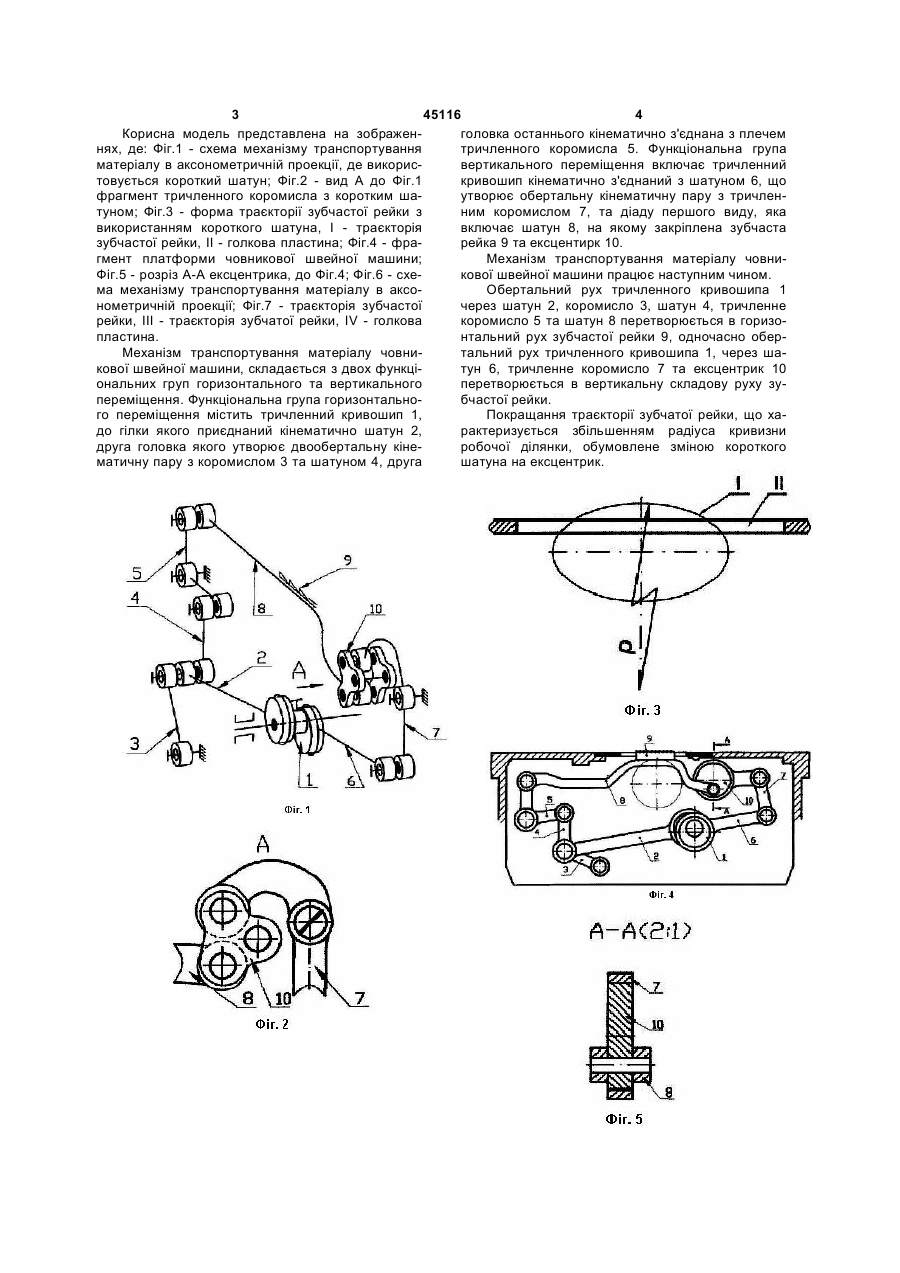

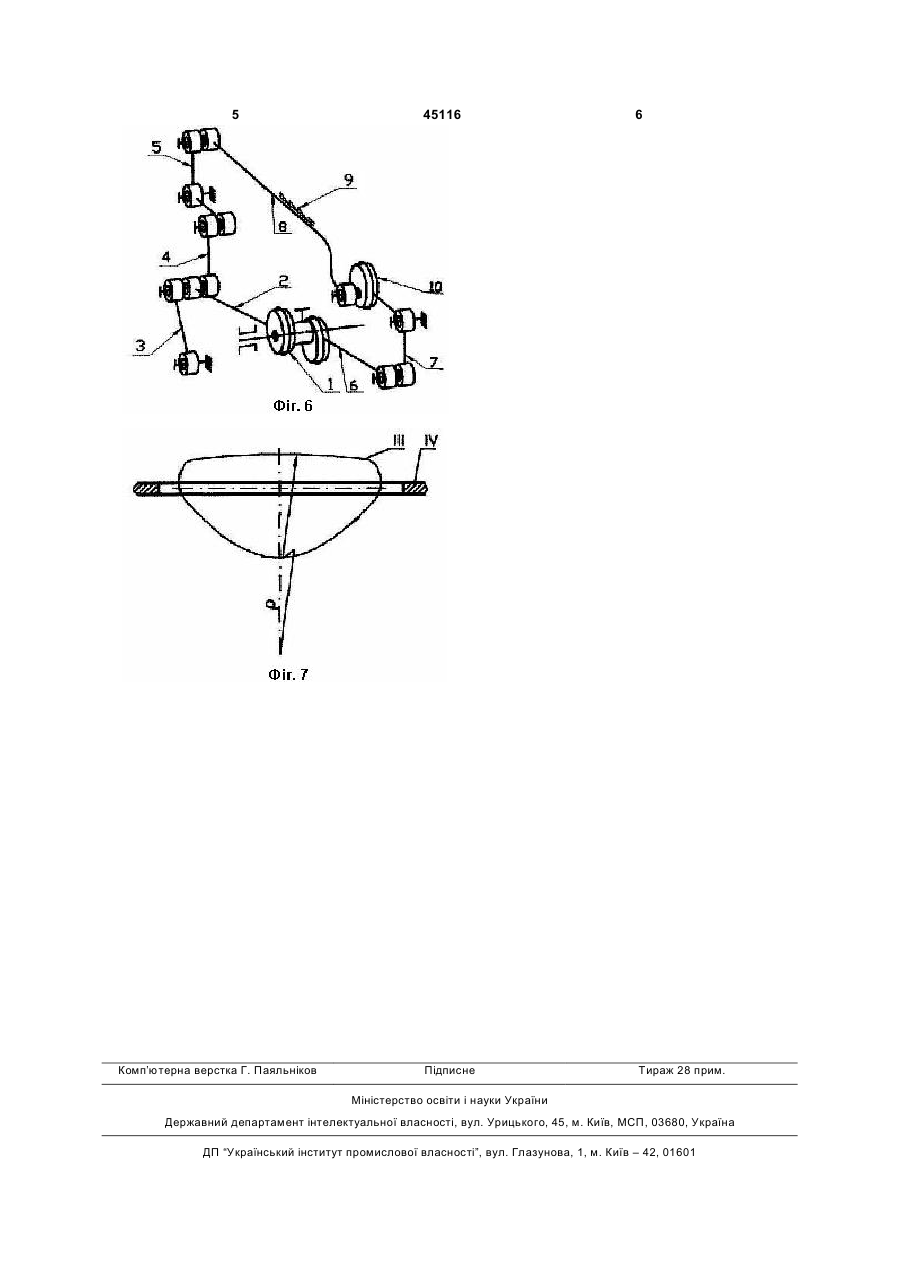

Механізм транспортування матеріалу човникової швейної машини, що містить дві функціона 3 45116 4 Корисна модель представлена на зображенголовка останнього кінематично з'єднана з плечем нях, де: Фіг.1 - схема механізму транспортування тричленного коромисла 5. Функціональна група матеріалу в аксонометричній проекції, де викорисвертикального переміщення включає тричленний товується короткий шатун; Фіг.2 - вид А до Фіг.1 кривошип кінематично з'єднаний з шатуном 6, що фрагмент тричленного коромисла з коротким шаутворює обертальну кінематичну пару з тричлентуном; Фіг.3 - форма траєкторії зубчастої рейки з ним коромислом 7, та діаду першого виду, яка використанням короткого шатуна, І - траєкторія включає шатун 8, на якому закріплена зубчаста зубчастої рейки, II - голкова пластина; Фіг.4 - фрарейка 9 та ексцентирк 10. гмент платформи човникової швейної машини; Механізм транспортування матеріалу човниФіг.5 - розріз А-А ексцентрика, до Фіг.4; Фіг.6 - схекової швейної машини працює наступним чином. ма механізму транспортування матеріалу в аксоОбертальний рух тричленного кривошипа 1 нометричній проекції; Фіг.7 - траєкторія зубчастої через шатун 2, коромисло 3, шатун 4, тричленне рейки, ІІІ - траєкторія зубчатої рейки, IV - голкова коромисло 5 та шатун 8 перетворюється в горизопластина. нтальний рух зубчастої рейки 9, одночасно оберМеханізм транспортування матеріалу човнитальний рух тричленного кривошипа 1, через шакової швейної машини, складається з двох функцітун 6, тричленне коромисло 7 та ексцентрик 10 ональних груп горизонтального та вертикального перетворюється в вертикальну складову руху зупереміщення. Функціональна група горизонтальнобчастої рейки. го переміщення містить тричленний кривошип 1, Покращання траєкторії зубчатої рейки, що хадо гілки якого приєднаний кінематично шатун 2, рактеризується збільшенням радіуса кривизни друга головка якого утворює двообертальну кінеробочої ділянки, обумовлене зміною короткого матичну пару з коромислом 3 та шатуном 4, друга шатуна на ексцентрик. 5 Комп’ютерна верстка Г. Паяльніков 45116 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMechanism for transportation of fabric of shuttle sewing machine
Автори англійськоюPyschykov Viacheslav Oleksiiovych, Poladych Ivan Valentynovych
Назва патенту російськоюМеханизм транспортировки материала челночной швейной машины
Автори російськоюПищиков Вячеслав Алексеевич, Поладич Иван Валентинович
МПК / Мітки
МПК: D05B 27/00
Мітки: машини, човникової, матеріалу, транспортування, швейної, механізм
