Герметичний ввід кабеля з термопластичною ізоляцією
Номер патенту: 4512
Опубліковано: 27.12.1994
Автори: Лигалов Віктор Олександрович, Сапачов Віктор Іванович
Формула / Реферат
Герметичный ввод кабеля с термопластичной изоляцией, содержащий корпус с отверстием, две уплотняющие прокладки, нажимной фланец и проходящий через них кабель, отличающийся тем, что, с целью повышения надежности путем исключения радиальных усилий на изоляцию кабеля, на последнем из изоляции кабеля выполнен кольцевой гофр, размещенный между уплотняющими прокладками.
Текст

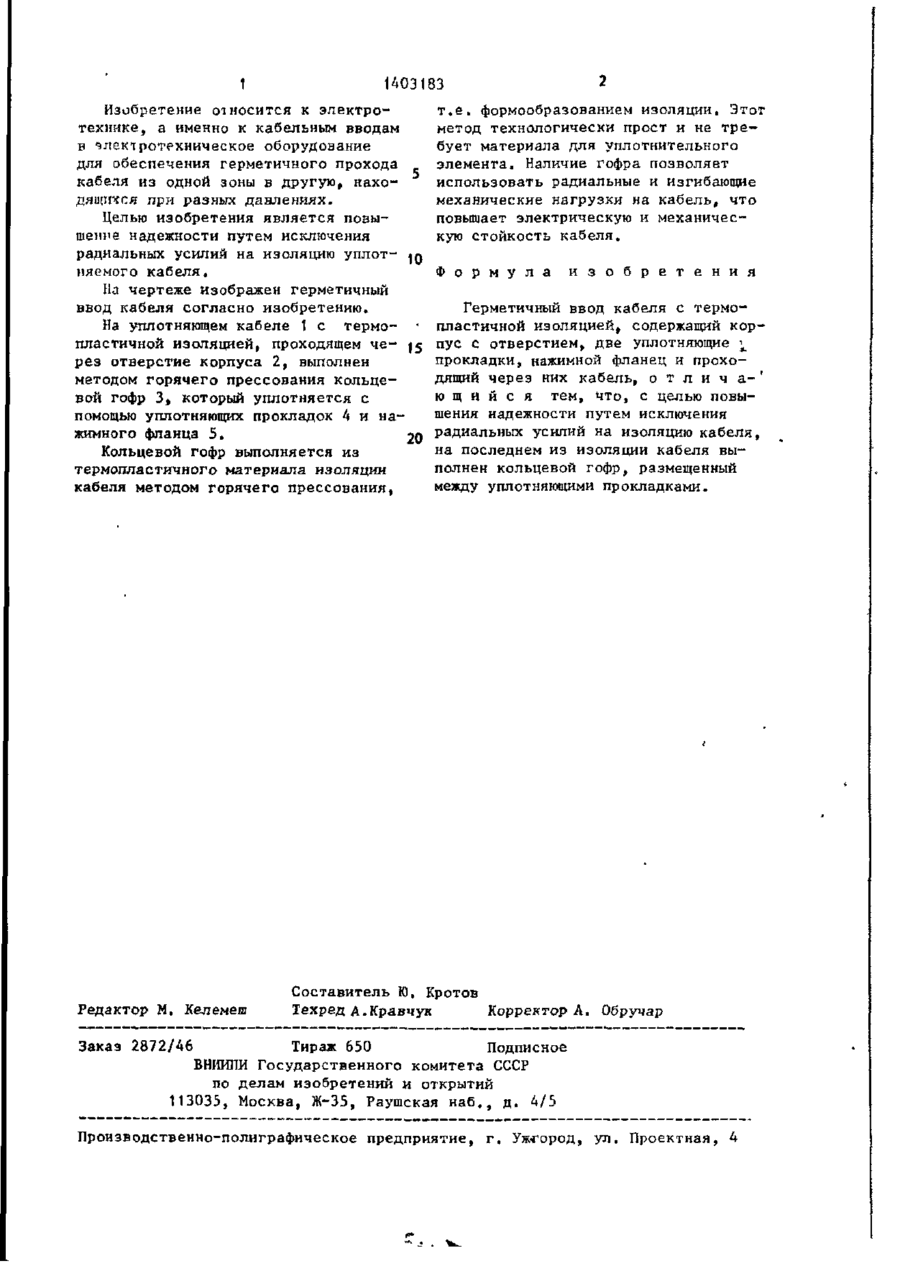

Изобретение относится к электротехнике, в частности к высоковольтной технике. Цель изобретения - повышение надежности путем исключения радиальных усилий на изоляцию кабеля. На уплотненном кабеле t с термопластичной изоляцией, проходящем через отверстие корпуса 2, выполнен методом горячего прессования кольцевой гофр 3, который уплотняется с помощью уплотняющих прокладок 4 и нажимного фланца 5. 1 ил. (Л О 00 00 00 1 1403183 Изобретение относится к электротехнике, а именно к кабельным вводам в электротехническое оборудование для обеспечения герметичного прохода кабеля из одной зоны в другую, находящихся при разных давлениях. Целью изобретения является повышение надежности путем исключения радиальных усилий на изоляцию уплотияемого кабеля. На чертеже изображен герметичный ввод кабеля согласно изобретению. На уплотняющем кабеле 1 с термопластичной ИЗОЛЯЦИеЙ, ПрОХОДЯЩеМ ЧЄрез отверстие корпуса 2, выполнен методом горячего прессования кольцевой гофр 3, который уплотняется с помощью уплотняющих прокладок 4 и нажимного фланца 5. 20 Кольцевой гофр выполняется из термопластичного материала изоляции кабеля методом горячего прессования, Редактор М, Келемеш т.е. формообразованием изоляции. Этот метод технологически прост и не требует материала для уплотнительного элемента. Наличие гофра позволяет использовать радиальные и изгибающие механические нагрузки на кабель, что повышает электрическую и механическую стойкость кабеля. Ф о р м у л а и з о б р е т е н и я Герметичный ввод кабеля с термопластичной изоляцией, содержащий корпус с отверстием, две уплотняющие ^ прокладки, нажимной фланец и проходящий через них кабель, о т л и ч а- ' ю щ и й с я тем, что, с целью повышения надежности путем исключения радиальных усилий на изоляцию кабеля, на последнем из изоляции кабеля выполнен кольцевой гофр, размещенный между уплотняющими прокладками. Составитель Ю. Кротов Техред А.Кравчук Корректор А. Обручар Заказ 2872/46 Тираж 650 Подписное ВНИИГШ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Уж-город, ул. Проектная, 4
ДивитисяДодаткова інформація
Назва патенту англійськоюPressure-sealed thermoplastic insulation-cable entry
Автори англійськоюSapachov Viktor Ivanovych, Lyhalov Viktor Oleksandrovych
Назва патенту російськоюГерметичный ввод кабеля с термопластической изоляцией
Автори російськоюСапачов Виктор Иванович, Лигалов Виктор Александрович
МПК / Мітки
МПК: H02G 3/22
Мітки: кабеля, герметичний, ввід, термопластичною, ізоляцією
