Газонаповнений розрядник

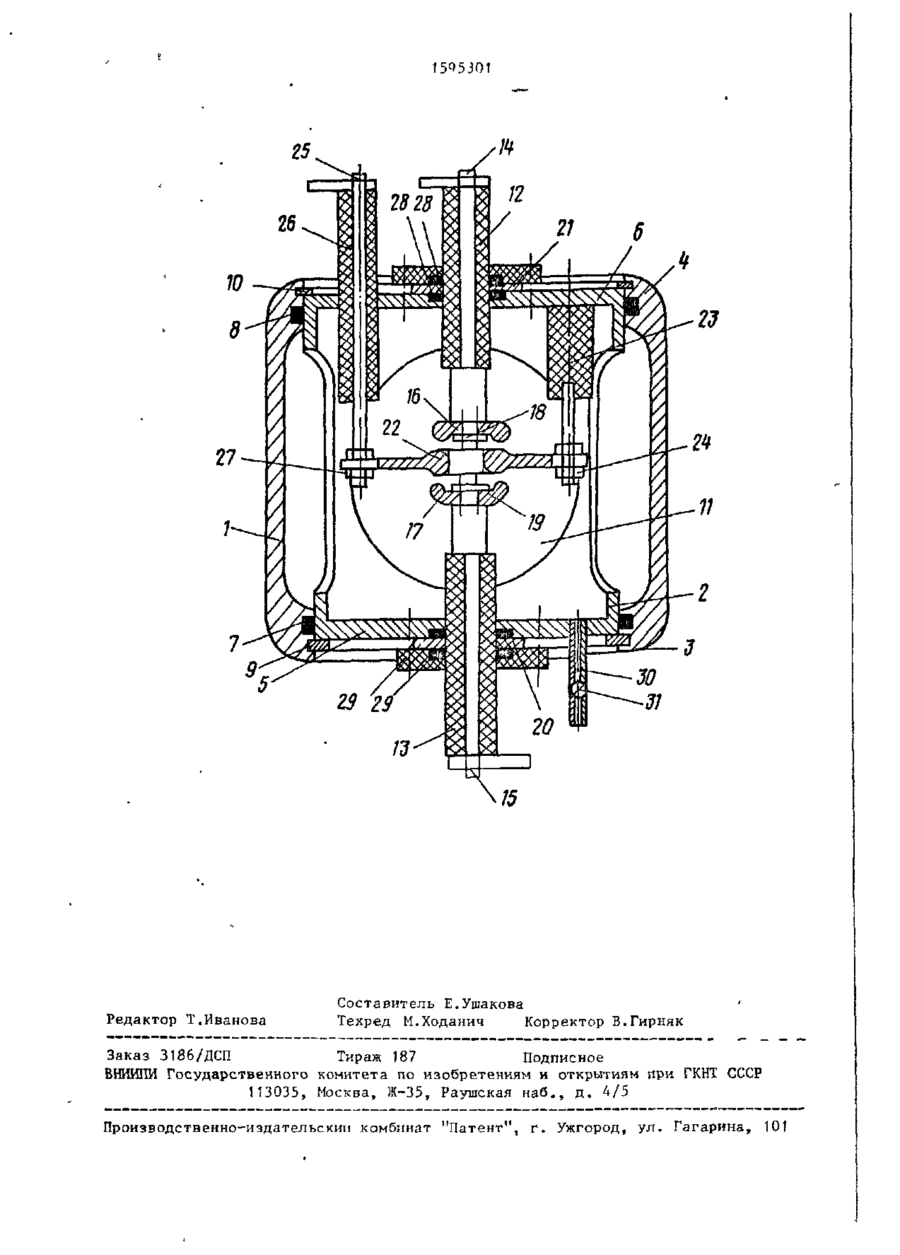

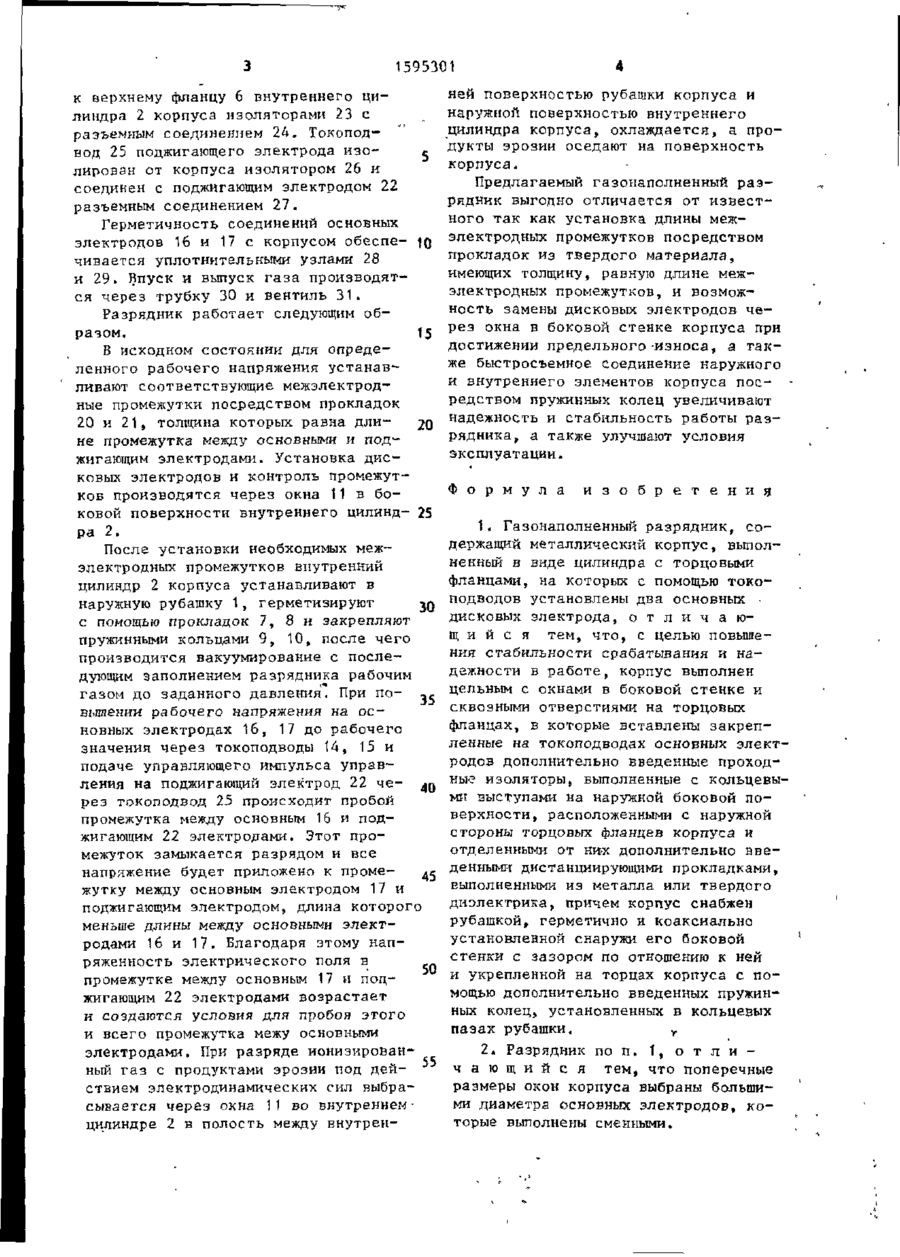

Изобретение относится к высоковольткой импульсной технике. Цель изобретения - повышение стабильности срабатывания и надежности в работе. Изобретение относится к газоразрядной технике больших импульсных токов и предназначено для использования в гидроакустических станциях электроразрядного типа , в установках сейсморазведки мирового океана и в электрогидравлических установках. Целью изобретения является повышение стабильности срабатывания н надежности в работе разрядника. На чертеже погсязан общий вид газонаполненного разрядника, продольный разрез. Разрядник содержит корпус, сое іоящий из коаксиально установленных ру*башки 1 и внутреннего цилиндра 2, которые выполнены с фланцами 3, 4 и 5, 6 соответственно и герметично соединены между собой посредством про35-90 Разрядник содержит корпус, внутри которого установлены два основных дисковых электрода и поджигающий дисковый электрод. Корпус выполнен в виде двух герметично соединенных коаксиалыю установленных у цилиндров, внутренний из которых выполнен с окнами на боковой стенке. Основные электроды установлены на токоподгюдах, пропущенных через проходные изоляторы, установленные в фланцах внутреннего цилиндра. Расстояния между электродами задаются наружными дистанцииругащими поклацками между фланцами корпуса и выступами проходных изоляторов. 1 з.п. ф-лы, 1 ил. кладок 7 и 8. Рубашка 1 и цилиндр 2 корпуса механически скреплены пружинными кольцами 9 и 10. На боковой поверхности внутреннего цилиндра 2 выполнены окна 11, а на торцовых фланцах закреплены изолированно посредством изоляторов 12 и 13 с токоподводами И и 15 основные дисковые электроды 16, 17, соединенные с токоподводами разъемными соединениями 18 и 19 соответственно. Между торцовыми поверхностями фланцев внутреннего цилиндра 2 корпуса и изоляторами 12 и 13 токоподводов основных электродов размещены дистанциирующие прокладки 20, 21, Между основными дисковыми электродами 16 и 17 установлен поджигающий дисковый электрод 22, прикрепленный 1595301 к верхнему фланцу 6 внутреннего цилиндра 2 корпуса изоляторами 23 с разъемным соединением 24. ТокоподБ О Д 25 поджигающего электрода изоg лирован от корпуса изолятором 26 и соединен с поджигающим электродом 22 разъемным соединением 27. Герметичность соединений основных электродов 16 и 17 с корпусом обеспе- tO чивается уплотнительными узлами 28 и 29. Впуск и выпуск газа производятся через трубку 30 и вентиль 31. Разрядник работает следующим образом. 15 В исходном состоянии для определенного рабочего напряжения устанавливают соответствующие межэлектродные промежутки посредством прокладок 20 и 21, толщина которых равна дли20 не промежутка между основными и поджигающим электродами. Установка дисковых электродов и контроль промежутков производятся через окна 11 в боковой поверхности внутреннего цилинд- 25 ра 2. После установки необходимых межэлектродных промежутков внутренний цилиндр 2 корпуса устанавливают в наружную рубашку 1, герметизируют зд с помощью прокладок 7, 8 и закрепляют пружинными кольцами 9, 10, после чего производится вакуумирование с последующим заполнением разрядника рабочим газом до заданного давления. При по„ вышении рабочего напряжения на основных электродах 16, 17 до рабочего значения через токоподводы 14, 15 и подаче управляющего импульса управления на поджигающий электрод 22 че- 4 0 рез токоподвод 25 происходит пробой промежутка между основным 16 и поджигающим 22 электродами. Этот промежуток замыкается разрядом и все напряжение будет приложено к проме45 жутку между основным электродом 17 и поджигающим электродом, длина которого меньше длины между основными электродами 16 и 17. Благодаря этому напряженность электрического поля в промежутке между основным 17 и под50 жигающим 22 электродами возрастает и создаются условия для пробоя этого и всего промежутка межу основными электродами. При разряде ионизированный газ с продуктами эрозии под действием электродинамических сил выбрасывается через окна 11 во внутреннемцилиндре 2 в полость между внутреи ней поверхностью рубашки корпуса и наружной поверхностью внутреннего цилиндра корпуса, охлаждается, а продукты эрозии оседают на поверхность корпуса. Предлагаемый газонаполненный разрядник выгодно отличается от известного так как установка длины межэлектродных промежутков посредством прокладок из твердого материала, имеющих толщину, равную длине межэлектродных промежутков, и возможность замены дисковых электродов через окна в боковой стенке корпуса при достижении предельного-износа, а также быстросъемное соединение наружного и внутреннего элементов корпуса посредством пружинных колец увеличивают надежность и стабильность работы разрядника, а также улучшают условия эксплуатации. Ф о р м у л а и з о б р е т е н и я 1. Газонаполненный разрядник, содержащий металлический корпус, выполненный в виде цилиндра с торцовыми фланцами, на которых с помощью токоподаодов установлены два основных • дисковых электрода, о т л и ч а ю щ и й с я тем, что, с целью повышения стабильности срабатывания и надежности в работе, корпус выполнен цельным с окнами в боковой стенке и сквозными отверстиями на торцовых фланцах, в которые вставлены закрепленные на токоподводах основных электродов дополнительно введенные проходные изоляторы» выполненные с кольцевыми выступами на наружной боковой поверхности, расположенными с наружной стороны торцовых флаицев корпуса и отделенными от ни>х дополнительно введенными дистанциирующими прокладками, выполненными из металла или твердого диэлектрика, причем корпус снабжен рубашкой, герметично и коаксиально установленной снаружи его боковой ' стенки с зазором по отношению к ней и укрепленной на торцах корпуса с помощью дополнительно введенных пружинных колец, установленных в кольцевых пазах рубашки. Y 2. Разрядник по п. 1, о т л и ч а ю щ и й с я тем, что поперечные размеры окон корпуса выбраны большими диаметра основных электродов, которые выполнены сменными. 1595301 15 Редактор Т.Иванова Составитель Е.Ушакова Техред М.Ходанич Корректор В.Гирняк Заказ 3186/ДСП Тираж 187 Подписное ВНИИГОІ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб„, д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
