Вантажний візок крана
Формула / Реферат
Грузовая тележка крана, содержащая барабан и обоймы грузовых блоков, установленные на одной оси, и механизм передвижения тележки по рельсам, отличающаяся тем, что, с целью расширения функциональных возможностей путем использования барабана для передвижения тележки, на наружной поверхности барабана на его концах выполнены кольцевые дорожки.
Текст

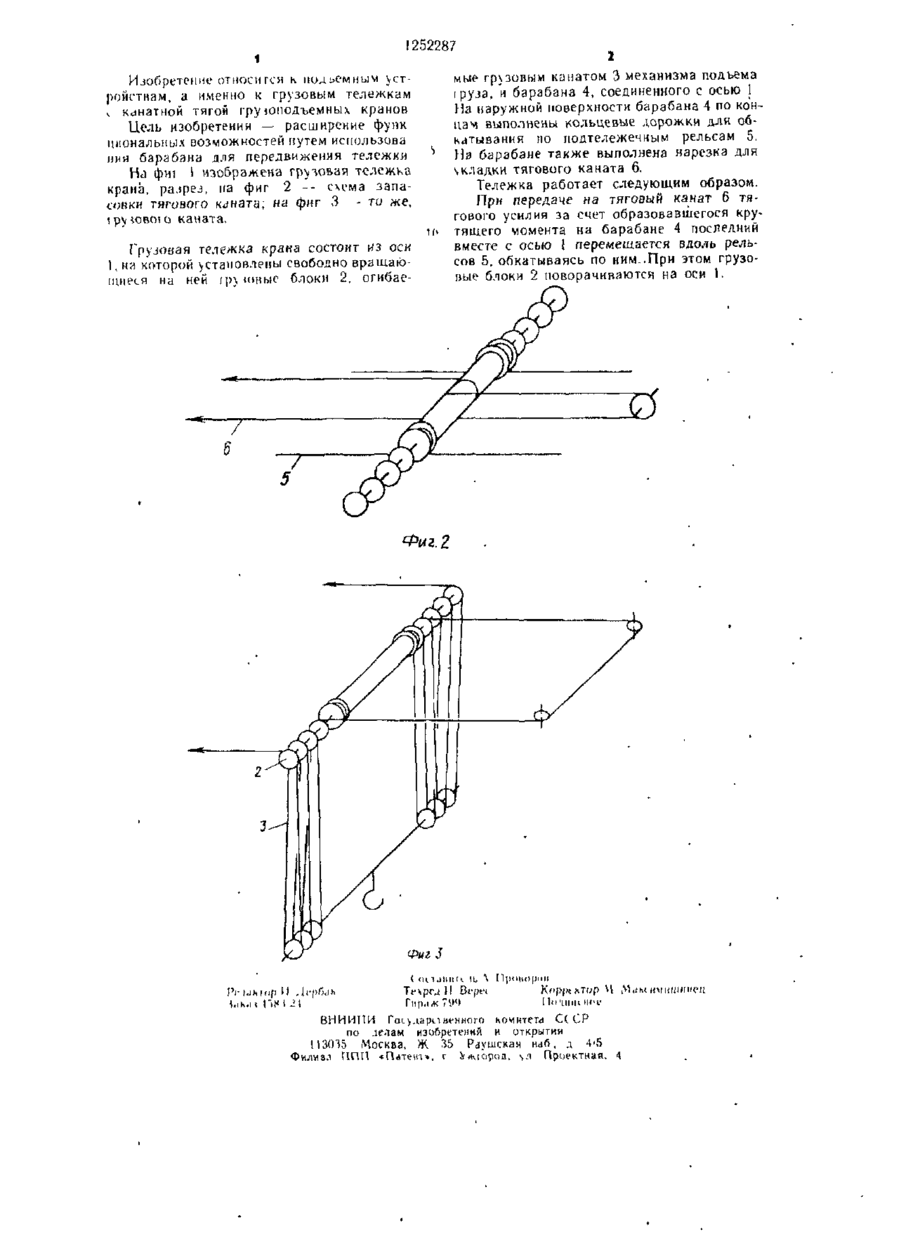

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСНИХ РЕСПУБЛИК SIL1252287 _А1 «» 4 В Ьб.С П/04 ГОСУДАРСТВЕННЫЙ НОМИТЁТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3873947/27 II (22) 27 03 85 (46) 23 08 86 Б юл Д? 31 (72) В. В. Георі невский (53) 621 874(088-8) (56) Гр>лэвые тележки I NV4 и UNV8 от 25 до 100 т Проспект фирмы «Копе» Финляндия, 1980 (54М57) ГРУЗОВАЯ (h.lL/KKA КРАНА, содержащая барабан и обои мы 11>\ нншх б.юкоії, установленные н;і одной оси, и механизм передвижения то'іожки но рельсам, отличающаяся геч, что. с IU'-'ІЬІО расширения функциональных п о п ю ж н и с т і п\тем нспольчопания барабана дтя передвижения тележки, на на р\ А ной поверх нос гн барябанл па его концах і'ьпіо.інеіп.] кольцевые дорожки (Л с ел to 00 Фиг? 1252287 Изобретение относится к подъемным устройствам, а именно к грузовым тележкам v канатной тягой грузоподъемных кранов Цель изобретении — расширение функ щшнальных возможностей путем иепользова нлн барабана для передвижения тележки На фш і изображена грузовая тележка крана, разрез, на фиг 2 -- схема заласовки тягового клната; на фиг 3 - ти же, і ру ювої о каната. Грузовая тележка крана состоит из оси 1, на которой установлены свободно вращающиеся на ней ір\ шные блоки 2. огибае мые гр\зовым канатом 3 механизма подьема іруза, и барабана 4, соединенного с осью 1 На наружной поверхности барабана 4 по концам выполнены кольцевые дорожки для обкатывания по подтележечным рельсам 5. Нэ барабане также выполнена нарезка для \кладки тягового каната 6. Тележка работает следующим образом. При передаче на тяговый канат 6 тягового усилия за счет образовавшегося крутящего момента на барабане 4 последний вместе с осью ! перемешается вдоль рельсов 5, обкатываясь по ним..При этом грузовые блоки 2 поворачиваются на оси 1. Фмг.2 Фиг 3 Ib \ Pi- ]JM(jf> И . l і,ik.11 Г>л Проектная. 4 Уі
ДивитисяДодаткова інформація
Назва патенту англійськоюLoad trolley of crane
Автори англійськоюHeorhievskyi Volodymyr Volodymyrovych
Назва патенту російськоюГрузовая тележка крана
Автори російськоюГеоргиевский Владимир Владимирович
МПК / Мітки
МПК: B66C 11/00
Мітки: крана, вантажний, візок
Код посилання
