Кронштейн для кріплення на стіні меблевого виробу
Номер патенту: 45228
Опубліковано: 26.10.2009
Формула / Реферат
Кронштейн для кріплення на стіні меблевого виробу, що містить багатодетальну конструкцію, який відрізняється тим, що містить блок ексцентрика, який містить вал-ексцентрик, напрямну втулку, обтискні фланці, упорну гайку та блок компенсатора, що містить рухому пластину, пластину основи, розподільні опори та накладні гайки, причому деталі блока ексцентрика змонтовані на меблевому виробі, а деталі блока компенсатора - на поверхні стіни, до якої закріплений меблевий виріб.
Текст

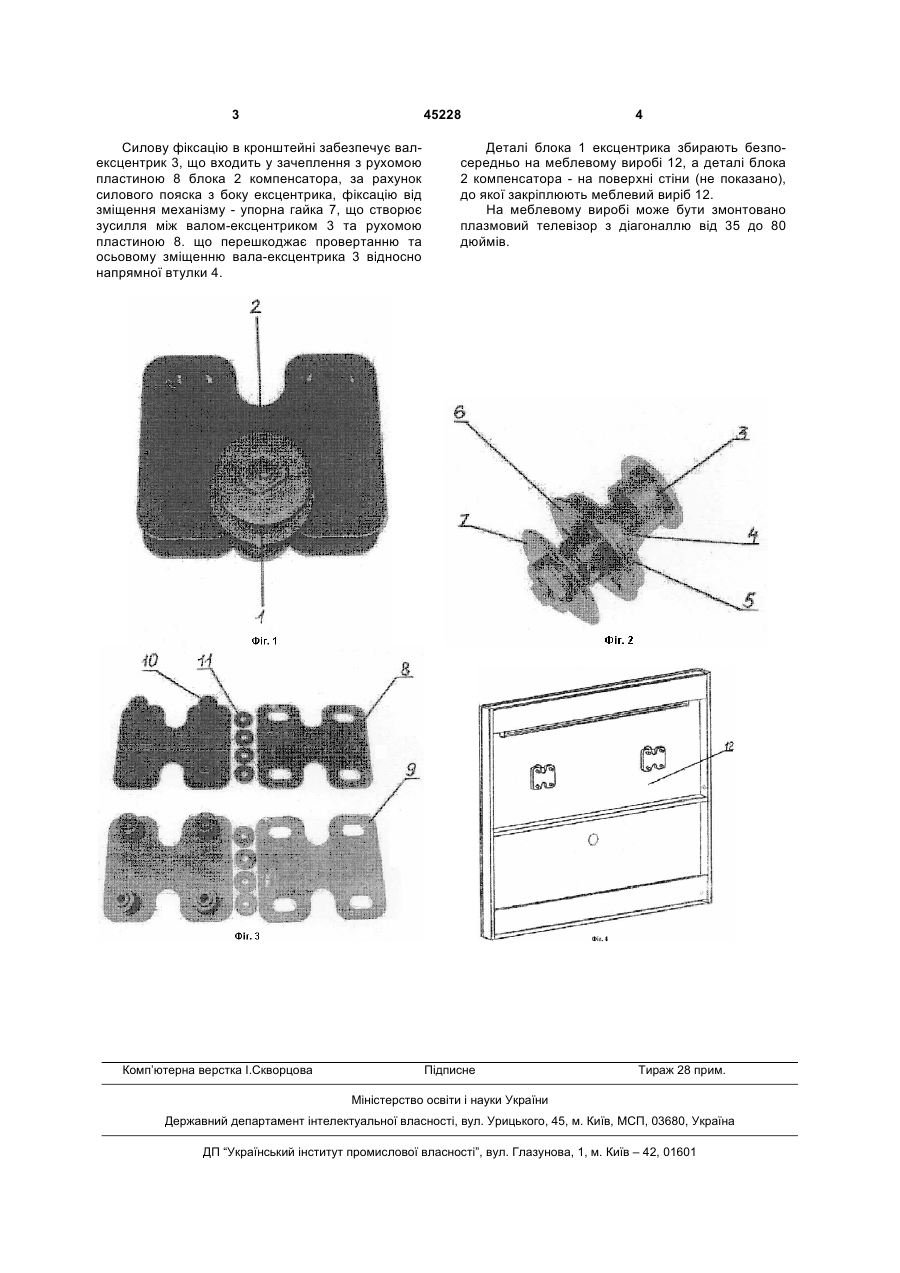

Кронштейн для кріплення на стіні меблевого виробу, що містить багатодетальну конструкцію, 3 45228 Силову фіксацію в кронштейні забезпечує валексцентрик 3, що входить у зачеплення з рухомою пластиною 8 блока 2 компенсатора, за рахунок силового пояска з боку ексцентрика, фіксацію від зміщення механізму - упорна гайка 7, що створює зусилля між валом-ексцентриком 3 та рухомою пластиною 8. що перешкоджає провертанню та осьовому зміщенню вала-ексцентрика 3 відносно напрямної втулки 4. Комп’ютерна верстка І.Скворцова 4 Деталі блока 1 ексцентрика збирають безпосередньо на меблевому виробі 12, а деталі блока 2 компенсатора - на поверхні стіни (не показано), до якої закріплюють меблевий виріб 12. На меблевому виробі може бути змонтовано плазмовий телевізор з діагоналлю від 35 до 80 дюймів. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHolder for fixation of furniture article on wall
Автори англійськоюKovtun Pavlo Mykhailovych, Boiko Andrii Anatoliiovych
Назва патенту російськоюКронштейн для крепления на стене мебельного изделия
Автори російськоюКовтун Павел Михайлович, Бойко Андрей Анатолиевич
МПК / Мітки
МПК: E04C 1/00
Мітки: кронштейн, меблевого, виробу, кріплення, стіни
