Пристрій для кріплення телевізора на стіні
Номер патенту: 45207
Опубліковано: 26.10.2009
Формула / Реферат
Пристрій для кріплення телевізора на стіні, що містить кронштейн багатодетальної конструкції, який відрізняється тим, що кронштейн включає блок ексцентрика, який містить вал-ексцентрик, напрямну втулку, обтискні фланці, упорну гайку та блок компенсатора, що містить рухому пластину, пластину основи, розподільні опори та накладні гайки, причому деталі блока ексцентрика змонтовані на меблевому виробі, а деталі блока компенсатора - на поверхні стіни, до якої закріплений меблевий виріб.
Текст

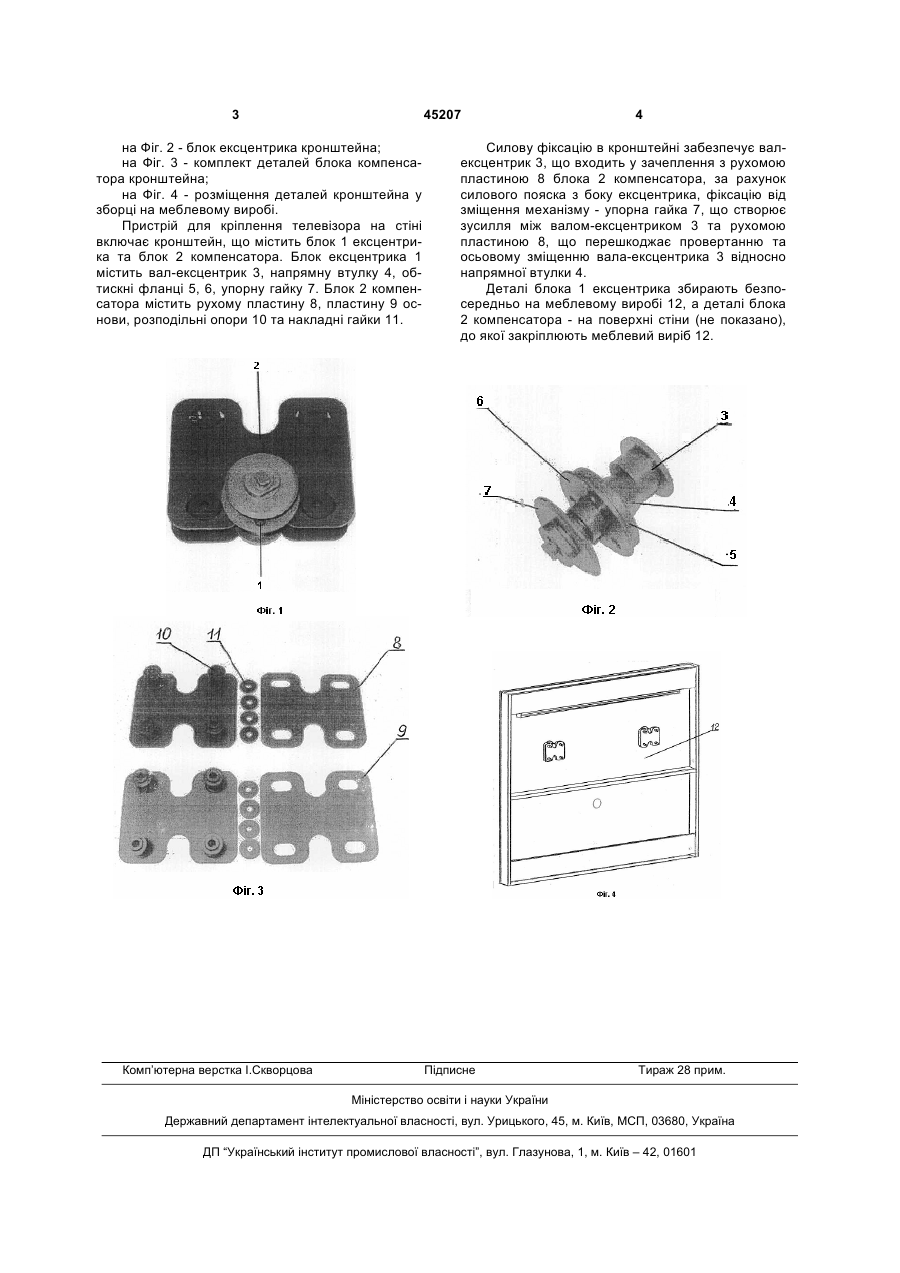

Пристрій для кріплення телевізора на стіні, що містить кронштейн багатодетальної конструкції, 3 45207 на Фіг. 2 - блок ексцентрика кронштейна; на Фіг. 3 - комплект деталей блока компенсатора кронштейна; на Фіг. 4 - розміщення деталей кронштейна у зборці на меблевому виробі. Пристрій для кріплення телевізора на стіні включає кронштейн, що містить блок 1 ексцентрика та блок 2 компенсатора. Блок ексцентрика 1 містить вал-ексцентрик 3, напрямну втулку 4, обтискні фланці 5, 6, упорну гайку 7. Блок 2 компенсатора містить рухому пластину 8, пластину 9 основи, розподільні опори 10 та накладні гайки 11. Комп’ютерна верстка І.Скворцова 4 Силову фіксацію в кронштейні забезпечує валексцентрик 3, що входить у зачеплення з рухомою пластиною 8 блока 2 компенсатора, за рахунок силового пояска з боку ексцентрика, фіксацію від зміщення механізму - упорна гайка 7, що створює зусилля між валом-ексцентриком 3 та рухомою пластиною 8, що перешкоджає провертанню та осьовому зміщенню вала-ексцентрика 3 відносно напрямної втулки 4. Деталі блока 1 ексцентрика збирають безпосередньо на меблевому виробі 12, а деталі блока 2 компенсатора - на поверхні стіни (не показано), до якої закріплюють меблевий виріб 12. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for television set fixation on wall
Автори англійськоюKovtun Pavlo Mykhailovych, Boiko Andrii Anatoliiovych
Назва патенту російськоюУстройство для крепления телевизора на стене
Автори російськоюКовтун Павел Михайлович, Бойко Андрей Анатолиевич
МПК / Мітки
МПК: E04C 1/00
Мітки: телевізора, пристрій, кріплення, стіни
