Пристрій для дистанційного контролю та керування електричними апаратами

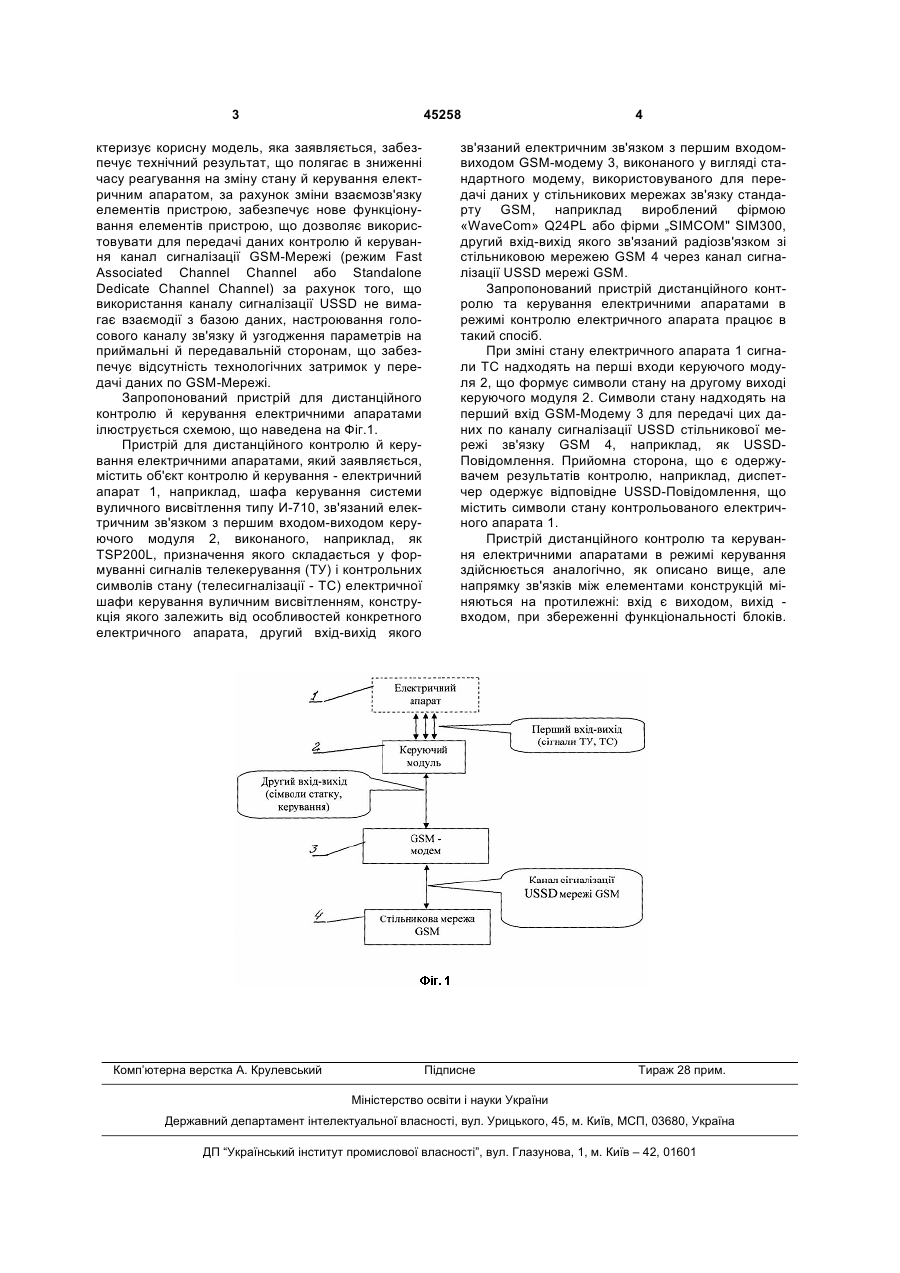

Пристрій для дистанційного контролю та керування електричними апаратами, що містить керу 3 45258 ктеризує корисну модель, яка заявляється, забезпечує технічний результат, що полягає в зниженні часу реагування на зміну стану й керування електричним апаратом, за рахунок зміни взаємозв'язку елементів пристрою, забезпечує нове функціонування елементів пристрою, що дозволяє використовувати для передачі даних контролю й керування канал сигналізації GSM-Мережі (режим Fast Associated Channel Channel або Standalone Dedicate Channel Channel) за рахунок того, що використання каналу сигналізації USSD не вимагає взаємодії з базою даних, настроювання голосового каналу зв'язку й узгодження параметрів на приймальні й передавальній сторонам, що забезпечує відсутність технологічних затримок у передачі даних по GSM-Мережі. Запропонований пристрій для дистанційного контролю й керування електричними апаратами ілюструється схемою, що наведена на Фіг.1. Пристрій для дистанційного контролю й керування електричними апаратами, який заявляється, містить об'єкт контролю й керування - електричний апарат 1, наприклад, шафа керування системи вуличного висвітлення типу И-710, зв'язаний електричним зв'язком з першим входом-виходом керуючого модуля 2, виконаного, наприклад, як TSP200L, призначення якого складається у формуванні сигналів телекерування (ТУ) і контрольних символів стану (телесигналізації - ТС) електричної шафи керування вуличним висвітленням, конструкція якого залежить від особливостей конкретного електричного апарата, другий вхід-вихід якого Комп’ютерна верстка А. Крулевський 4 зв'язаний електричним зв'язком з першим входомвиходом GSM-модему 3, виконаного у вигляді стандартного модему, використовуваного для передачі даних у стільникових мережах зв'язку стандарту GSM, наприклад вироблений фірмою «WaveCom» Q24PL або фірми „SIMCOM" SIM300, другий вхід-вихід якого зв'язаний радіозв'язком зі стільниковою мережею GSM 4 через канал сигналізації USSD мережі GSM. Запропонований пристрій дистанційного контролю та керування електричними апаратами в режимі контролю електричного апарата працює в такий спосіб. При зміні стану електричного апарата 1 сигнали ТС надходять на перші входи керуючого модуля 2, що формує символи стану на другому виході керуючого модуля 2. Символи стану надходять на перший вхід GSM-Модему 3 для передачі цих даних по каналу сигналізації USSD стільникової мережі зв'язку GSM 4, наприклад, як USSDПовідомлення. Прийомна сторона, що є одержувачем результатів контролю, наприклад, диспетчер одержує відповідне USSD-Повідомлення, що містить символи стану контрольованого електричного апарата 1. Пристрій дистанційного контролю та керування електричними апаратами в режимі керування здійснюється аналогічно, як описано вище, але напрямку зв'язків між елементами конструкцій міняються на протилежні: вхід є виходом, вихід входом, при збереженні функціональності блоків. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
