Пристрій для дистанційного керування енергетичними об’єктами по лініях електропередачі

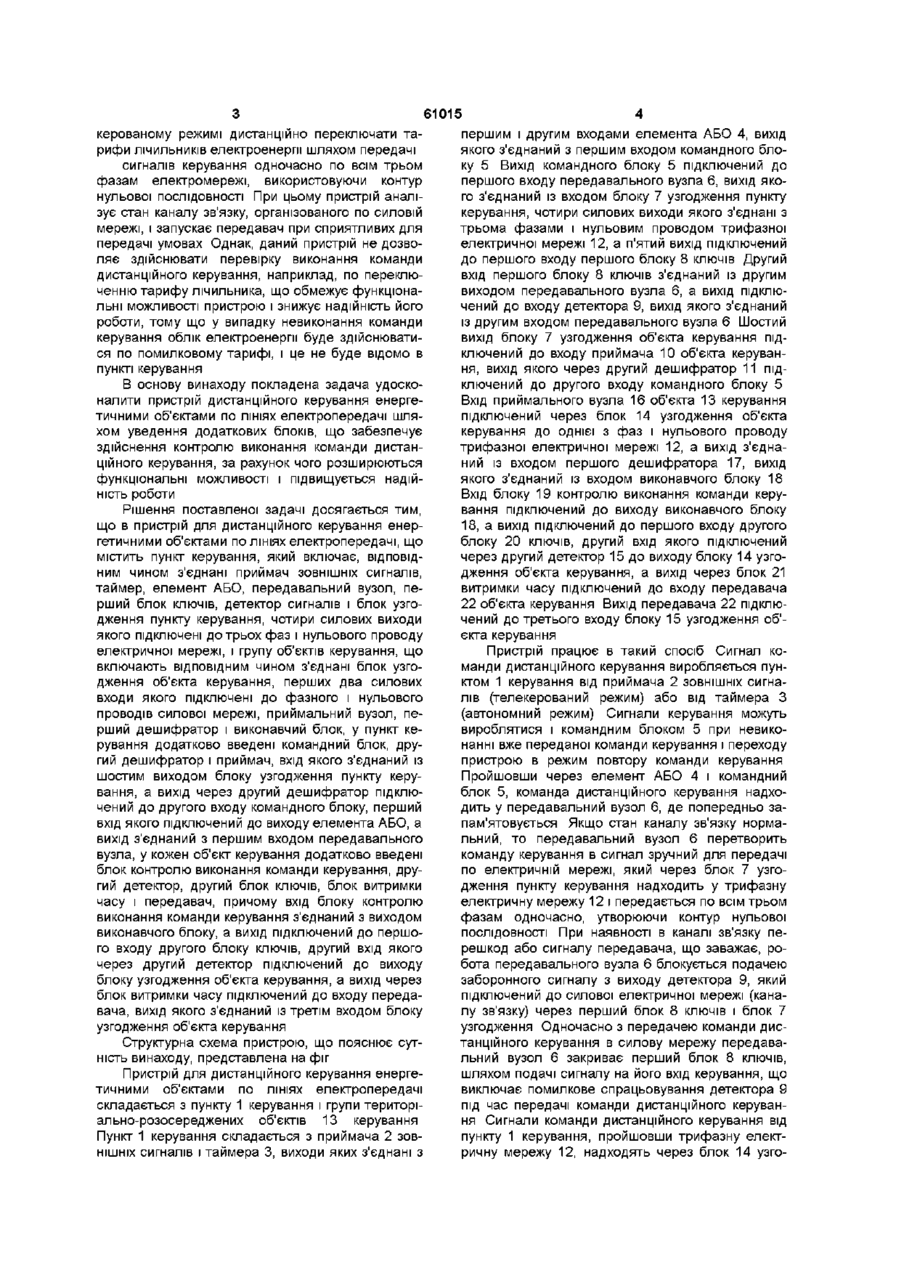

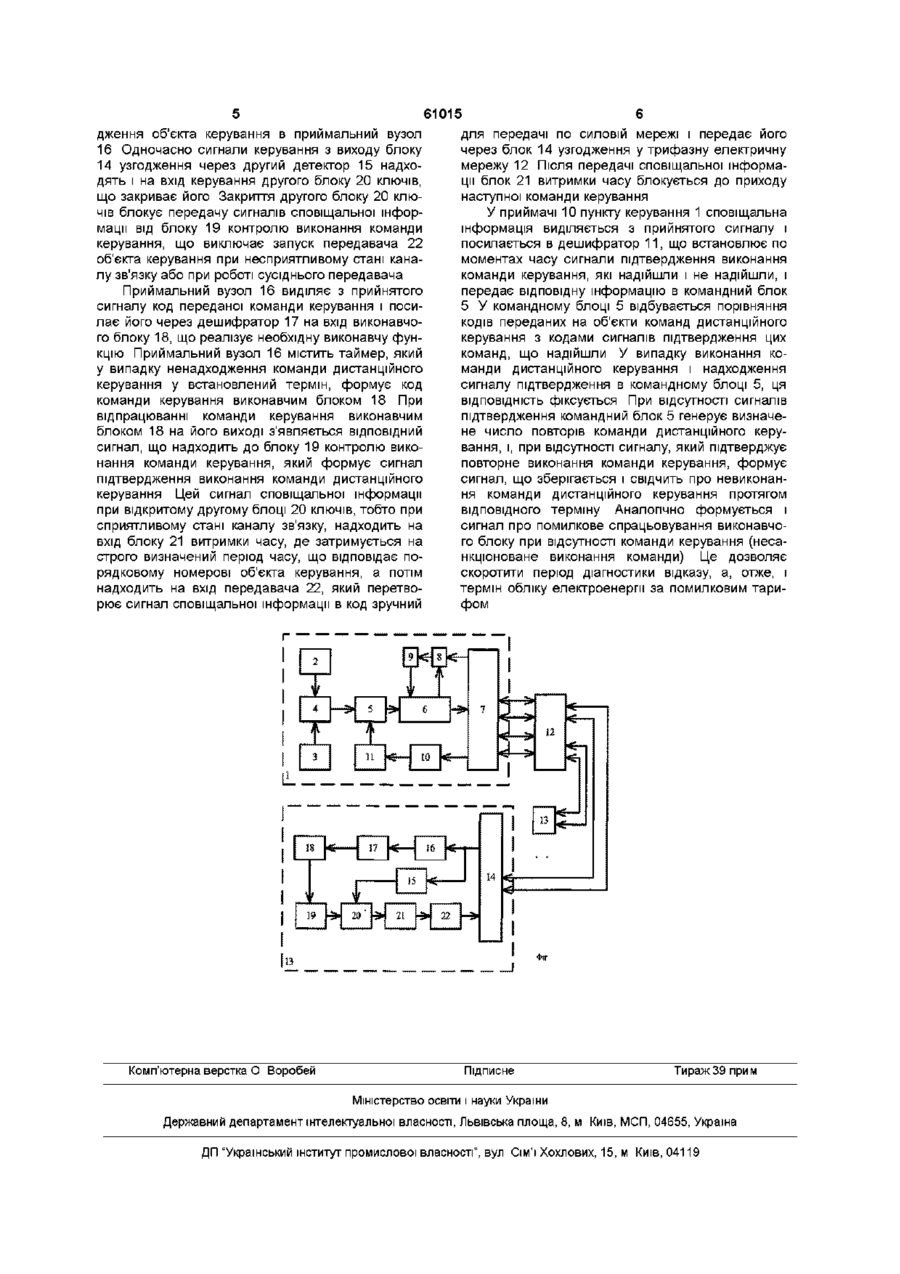

Пристрій для дистанційного керування енергетичними об'єктами по ЛІНІЯХ електропередачі, що містить пункт керування, який включає приймач ЗОВНІШНІХ сигналів і таймер, виходи яких підключені до першого і другого входів елемента АБО ВІДПОВІДНО, передавальний вузол, перший вихід якого підключений до входу блока узгодження пункту керування, чотири виходи якого підключені до ВІДПОВІДНИХ проводів трифазної електричної мережі, а п'ятий вихід підключений до першого входу першого блока ключів, другий вхід якого підключений до другого виходу передавального вузла, а вихід через детектор з'єднаний із другим входом передавального вузла, і групу об'єктів керування, кожний з яких містить блок уз годження об'єкта керування, перші два входи якого підключені до ВІДПОВІДНИХ проводів трифазної електричної мережі, а вихід через послідовно з'єднані приймальний вузол і перший дешифратор підключений до входу виконавчого блока, який відрізняється тим, що в пункт керування введені командний блок, другий дешифратор і приймач, вхід якого з'єднаний із шостим виходом блока узгодження пункту керування, а вихід через другий дешифратор підключений до другого входу командного блока, перший вхід якого підключений до виходу елемента АБО, а вихід з'єднаний з першим входом передавального вузла, у кожний об'єкт керування введені блок контролю виконання команди керування, другий детектор, другий блок ключів, блок витримки часу і передавач, причому вхід блока контролю виконання команди керування з'єднаний з виходом виконавчого блока, а вихід підключений до першого входу другого блока ключів, другий вхід якого підключений через другий детектор до виходу блока узгодження об'єкта керування, а вихід через блок витримки часу підключений до входу передавача, вихід якого з'єднаний із третім входом блока узгодження об'єкта керування ю о Винахід відноситься до електротехніки, зокрема до пристроїв дистанційного керування по ЛІНІЯХ електропередачі і може використовуватися, наприклад, для дистанційного керування багатотарифними лічильниками електроенергії при використанні як ЛІНІЙ зв'язку трифазної силової електричної мережі Відомий пристрій для дистанційного керування [А с СССР №1769298, H02J13/00, Б И №38, 1992] містить в собі приймальний блок із джерелом живлення, детектором частоти, імпульсним трансформатором і формувачем імпульсів і блок керування з кнопками керування, ключем переривань і генератором імпульсів Пристрій дозволяє здійснювати по двопроводній лінії команди включення і відключення об'єкта керування Однак, даний пристрій не можна використовувати для телекеруван ня енергооб'єктів по ЛІНІЯХ електропередачі через, відсутність відповідної приймальне - передавальної апаратури і блоків узгодження, а також неможливості здійснення в ньому функцій перевірки правильності виконання команди керування Найбільш близьким до що заявляється є пристрій для дистанційного керування по ЛІНІЯХ електропередачі [Ас СССР №1820399, G08C19/28, H02J 13/00, БИ №21, 1993], що містить ВІДПОВІДНИМ чином з'єднані пункт керування з приймачем радіосигналів, таймером, елементами пам'яті, АБО, ключами, детектором, передавачем і його блоком узгодження, а також групу територіальне розосереджених об'єктів керування, що містять приймальний вузол і його блок узгодження, таймер, елементи АБО, детектор і виконавчий блок Даний пристрій дозволяє в автономному або теле (О 61015 керованому режимі дистанційно переключати тарифи ЛІЧИЛЬНИКІВ електроенергії шляхом передачі сигналів керування одночасно по всім трьом фазам електромережі, використовуючи контур нульової ПОСЛІДОВНОСТІ При цьому пристрій аналізує стан каналу зв'язку, організованого по силовій мережі, і запускає передавач при сприятливих для передачі умовах Однак, даний пристрій не дозволяє здійснювати перевірку виконання команди дистанційного керування, наприклад, по переключенню тарифу лічильника, що обмежує функціональні можливості пристрою і знижує надійність його роботи, тому що у випадку невиконання команди керування облік електроенергії буде здійснюватися по помилковому тарифі, і це не буде відомо в пункті керування В основу винаходу покладена задача удосконалити пристрій дистанційного керування енергетичними об'єктами по ЛІНІЯХ електропередачі шляхом уведення додаткових блоків, що забезпечує здійснення контролю виконання команди дистанційного керування, за рахунок чого розширюються функціональні можливості і підвищується надійність роботи Рішення поставленої задачі досягається тим, що в пристрій для дистанційного керування енергетичними об'єктами по ЛІНІЯХ електропередачі, що містить пункт керування, який включає, ВІДПОВІДНИМ чином з'єднані приймач ЗОВНІШНІХ сигналів, таймер, елемент АБО, передавальний вузол, перший блок ключів, детектор сигналів і блок узгодження пункту керування, чотири силових виходи якого підключені до трьох фаз і нульового проводу електричної мережі, і групу об'єктів керування, що включають ВІДПОВІДНИМ чином з'єднані блок узгодження об'єкта керування, перших два силових входи якого підключені до фазного і нульового проводів силової мережі, приймальний вузол, перший дешифратор і виконавчий блок, у пункт керування додатково введені командний блок, другий дешифратор і приймач, вхід якого з'єднаний із шостим виходом блоку узгодження пункту керування, а вихід через другий дешифратор підключений до другого входу командного блоку, перший вхід якого підключений до виходу елемента АБО, а вихід з'єднаний з першим входом передавального вузла, у кожен об'єкт керування додатково введені блок контролю виконання команди керування, другий детектор, другий блок ключів, блок витримки часу і передавач, причому вхід блоку контролю виконання команди керування з'єднаний з виходом виконавчого блоку, а вихід підключений до першого входу другого блоку ключів, другий вхід якого через другий детектор підключений до виходу блоку узгодження об'єкта керування, а вихід через блок витримки часу підключений до входу передавача, вихід якого з'єднаний із третім входом блоку узгодження об'єкта керування Структурна схема пристрою, що пояснює сутність винаходу, представлена на фіг Пристрій для дистанційного керування енергетичними об'єктами по ЛІНІЯХ електропередачі складається з пункту 1 керування і групи територіально-розосереджених об'єктів 13 керування Пункт 1 керування складається з приймача 2 ЗОВНІШНІХ сигналів і таймера 3, виходи яких з'єднані з першим і другим входами елемента АБО 4, вихід якого з'єднаний з першим входом командного блоку 5 Вихід командного блоку 5 підключений до першого входу передавального вузла 6, вихід якого з'єднаний із входом блоку 7 узгодження пункту керування, чотири силових виходи якого з'єднані з трьома фазами і нульовим проводом трифазної електричної мережі 12, а п'ятий вихід підключений до першого входу першого блоку 8 ключів Другий вхід першого блоку 8 ключів з'єднаний із другим виходом передавального вузла 6, а вихід підключений до входу детектора 9, вихід якого з'єднаний із другим входом передавального вузла 6 Шостий вихід блоку 7 узгодження об'єкта керування підключений до входу приймача 10 об'єкта керування, вихід якого через другий дешифратор 11 підключений до другого входу командного блоку 5 Вхід приймального вузла 16 об'єкта 13 керування підключений через блок 14 узгодження об'єкта керування до однієї з фаз і нульового проводу трифазної електричної мережі 12, а вихід з'єднаний із входом першого дешифратора 17, вихід якого з'єднаний із входом виконавчого блоку 18 Вхід блоку 19 контролю виконання команди керування підключений до виходу виконавчого блоку 18, а вихід підключений до першого входу другого блоку 20 ключів, другий вхід якого підключений через другий детектор 15 до виходу блоку 14 узгодження об'єкта керування, а вихід через блок 21 витримки часу підключений до входу передавача 22 об'єкта керування Вихід передавача 22 підключений до третього входу блоку 15 узгодження об'єкта керування Пристрій працює в такий спосіб Сигнал команди дистанційного керування виробляється пунктом 1 керування від приймача 2 ЗОВНІШНІХ сигналів (телекерований режим) або від таймера З (автономний режим) Сигнали керування можуть вироблятися і командним блоком 5 при невиконанні вже переданої команди керування і переходу пристрою в режим повтору команди керування Пройшовши через елемент АБО 4 і командний блок 5, команда дистанційного керування надходить у передавальний вузол 6, де попередньо запам'ятовується Якщо стан каналу зв'язку нормальний, то передавальний вузол 6 перетворить команду керування в сигнал зручний для передачі по електричній мережі, який через блок 7 узгодження пункту керування надходить у трифазну електричну мережу 12 і передається по всім трьом фазам одночасно, утворюючи контур нульової ПОСЛІДОВНОСТІ При наявності в каналі зв'язку перешкод або сигналу передавача, що заважає, робота передавального вузла 6 блокується подачею заборонного сигналу з виходу детектора 9, який підключений до силової електричної мережі (каналу зв'язку) через перший блок 8 ключів і блок 7 узгодження Одночасно з передачею команди дистанційного керування в силову мережу передавальний вузол 6 закриває перший блок 8 ключів, шляхом подачі сигналу на його вхід керування, що виключає помилкове спрацьовування детектора 9 під час передачі команди дистанційного керування Сигнали команди дистанційного керування від пункту 1 керування, пройшовши трифазну електричну мережу 12, надходять через блок 14 узго 61015 дження об'єкта керування в приймальний вузол 16 Одночасно сигнали керування з виходу блоку 14 узгодження через другий детектор 15 надходять і на вхід керування другого блоку 20 ключів, що закриває його Закриття другого блоку 20 ключів блокує передачу сигналів сповіщальної інформації від блоку 19 контролю виконання команди керування, що виключає запуск передавача 22 об'єкта керування при несприятливому стані каналу зв'язку або при роботі сусіднього передавача Приймальний вузол 16 виділяє з прийнятого сигналу код переданої команди керування і посилає його через дешифратор 17 на вхід виконавчого блоку 18, що реалізує необхідну виконавчу функцію Приймальний вузол 16 містить таймер, який у випадку ненадходження команди дистанційного керування у встановлений термін, формує код команди керування виконавчим блоком 18 При відпрацюванні команди керування виконавчим блоком 18 на його виході з'являється ВІДПОВІДНИЙ сигнал, що надходить до блоку 19 контролю виконання команди керування, який формує сигнал підтвердження виконання команди дистанційного керування Цей сигнал сповіщальної інформації при відкритому другому блоці 20 ключів, тобто при сприятливому стані каналу зв'язку, надходить на вхід блоку 21 витримки часу, де затримується на строго визначений період часу, що відповідає порядковому номерові об'єкта керування, а потім надходить на вхід передавача 22, який перетворює сигнал сповіщальної інформації в код зручний Комп'ютерна верстка О Воробей для передачі по силовій мережі і передає його через блок 14 узгодження у трифазну електричну мережу 12 Після передачі сповіщальної інформації блок 21 витримки часу блокується до приходу наступної команди керування У приймачі 10 пункту керування 1 сповіщальна інформація виділяється з прийнятого сигналу і посилається в дешифратор 11, що встановлює по моментах часу сигнали підтвердження виконання команди керування, які надійшли і не надійшли, і передає відповідну інформацію в командний блок 5 У командному блоці 5 відбувається порівняння кодів переданих на об'єкти команд дистанційного керування з кодами сигналів підтвердження цих команд, що надійшли У випадку виконання команди дистанційного керування і надходження сигналу підтвердження в командному блоці 5, ця ВІДПОВІДНІСТЬ фіксується При відсутності сигналів підтвердження командний блок 5 генерує визначене число повторів команди дистанційного керування, і, при відсутності сигналу, який підтверджує повторне виконання команди керування, формує сигнал, що зберігається і свідчить про невиконання команди дистанційного керування протягом ВІДПОВІДНОГО терміну Аналогічно формується і сигнал про помилкове спрацьовування виконавчого блоку при відсутності команди керування (несанкціоноване виконання команди) Це дозволяє скоротити період діагностики відказу, а, отже, і термін обліку електроенергії за помилковим тарифом Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
