Пристрій дистанційного керування
Формула / Реферат
1. Пристрій дистанційного керування, що містить пульт керування, вихід якого є входом каналу зв'язку, приймач команд, вхід якого є виходом каналу зв'язку, декодер команд, який відрізняється тим, що в пульті дистанційного керування додатково встановлений приймач радіосигналу та демодулятор, а також дешифратор команд та пристрій керування індикацією, а в приймачі команд додатково встановлені шифратор, модулятор та передавач радіосигналу.
2. Пристрій за п. 1, який відрізняється тим, що пристрій керування індикацією виконаний у вигляді світлодіодного та звукового індикаторів.
Текст

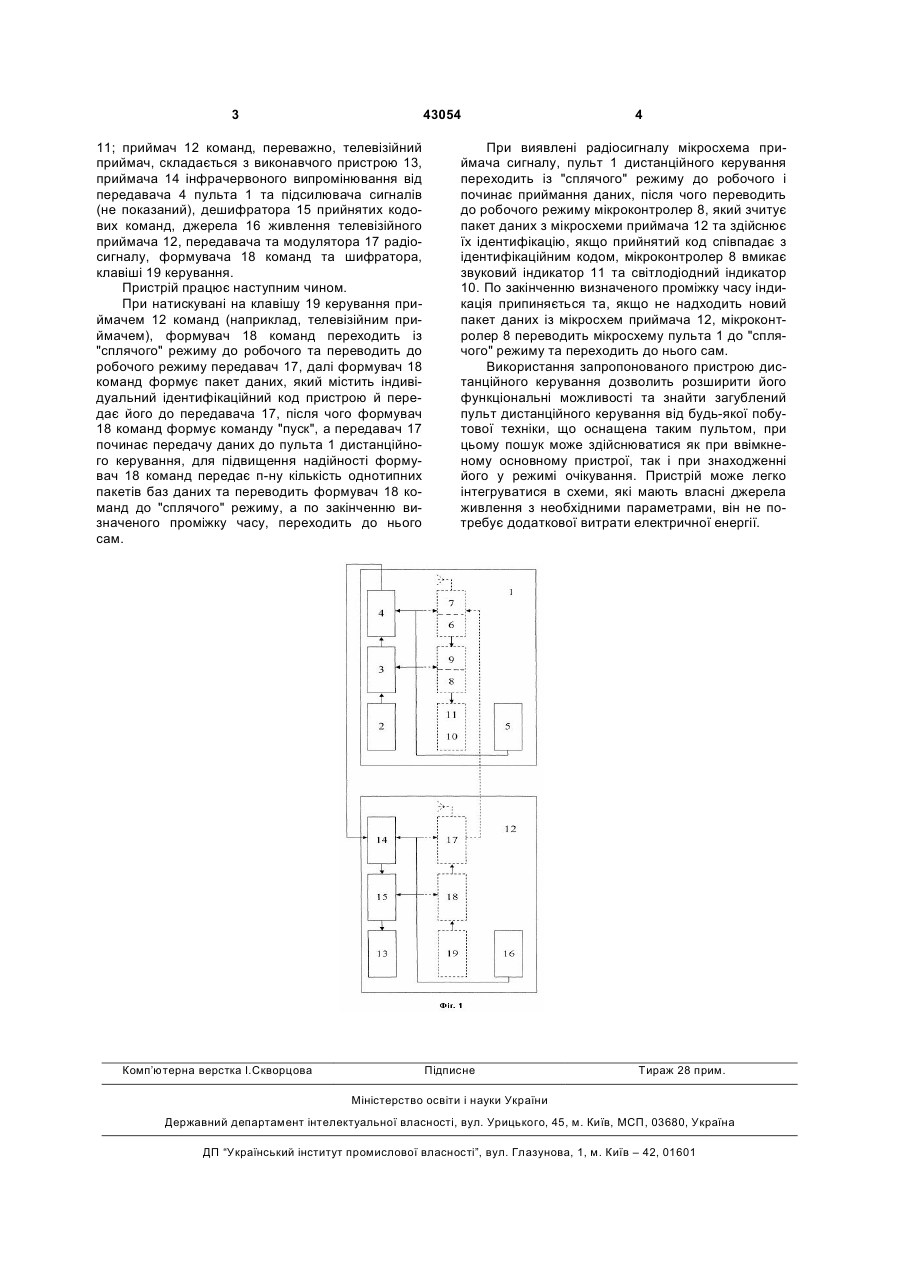

1. Пристрій дистанційного керування, що містить пульт керування, вихід якого є входом каналу зв'язку, приймач команд, вхід якого є виходом каналу зв'язку, декодер команд, який відрізняється 3 43054 11; приймач 12 команд, переважно, телевізійний приймач, складається з виконавчого пристрою 13, приймача 14 інфрачервоного випромінювання від передавача 4 пульта 1 та підсилювача сигналів (не показаний), дешифратора 15 прийнятих кодових команд, джерела 16 живлення телевізійного приймача 12, передавача та модулятора 17 радіосигналу, формувача 18 команд та шифратора, клавіші 19 керування. Пристрій працює наступним чином. При натискувані на клавішу 19 керування приймачем 12 команд (наприклад, телевізійним приймачем), формувач 18 команд переходить із "сплячого" режиму до робочого та переводить до робочого режиму передавач 17, далі формувач 18 команд формує пакет даних, який містить індивідуальний ідентифікаційний код пристрою й передає його до передавача 17, після чого формувач 18 команд формує команду "пуск", а передавач 17 починає передачу даних до пульта 1 дистанційного керування, для підвищення надійності формувач 18 команд передає п-ну кількість однотипних пакетів баз даних та переводить формувач 18 команд до "сплячого" режиму, а по закінченню визначеного проміжку часу, переходить до нього сам. Комп’ютерна верстка І.Скворцова 4 При виявлені радіосигналу мікросхема приймача сигналу, пульт 1 дистанційного керування переходить із "сплячого" режиму до робочого і починає приймання даних, після чого переводить до робочого режиму мікроконтролер 8, який зчитує пакет даних з мікросхеми приймача 12 та здійснює їх ідентифікацію, якщо прийнятий код співпадає з ідентифікаційним кодом, мікроконтролер 8 вмикає звуковий індикатор 11 та світлодіодний індикатор 10. По закінченню визначеного проміжку часу індикація припиняється та, якщо не надходить новий пакет даних із мікросхем приймача 12, мікроконтролер 8 переводить мікросхему пульта 1 до "сплячого" режиму та переходить до нього сам. Використання запропонованого пристрою дистанційного керування дозволить розширити його функціональні можливості та знайти загублений пульт дистанційного керування від будь-якої побутової техніки, що оснащена таким пультом, при цьому пошук може здійснюватися як при ввімкненому основному пристрої, так і при знаходженні його у режимі очікування. Пристрій може легко інтегруватися в схеми, які мають власні джерела живлення з необхідними параметрами, він не потребує додаткової витрати електричної енергії. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRemote-control device
Автори англійськоюKondratiev Dmytro Volodymyrovych
Назва патенту російськоюУстройство дистанционного управления
Автори російськоюКондратьев Дмитрий Владимирович
МПК / Мітки
МПК: H04N 5/44
Мітки: пристрій, керування, дистанційного
