Різальний інструмент
Номер патенту: 45352
Опубліковано: 10.11.2009
Автори: Проволоцький Олександр Євдокимович, Марунич В'ячеслав Олексійович, Лелеко В'ячеслав В'ячеславович, Яріз Ганна Юріївна
Формула / Реферат
Різальний інструмент, що включає розміщений в корпусі поворотний елемент і пов'язаний з ним притиск, який відрізняється тим, що корпус інструмента оснащений рамкою, на якій закріплений притиск, а рамка зв'язана за допомогою принаймні двох пружних елементів з поворотним елементом, при цьому притиск виконаний у вигляді ексцентричної, встановленої відносно осі інструмента, опори кочення.
Текст

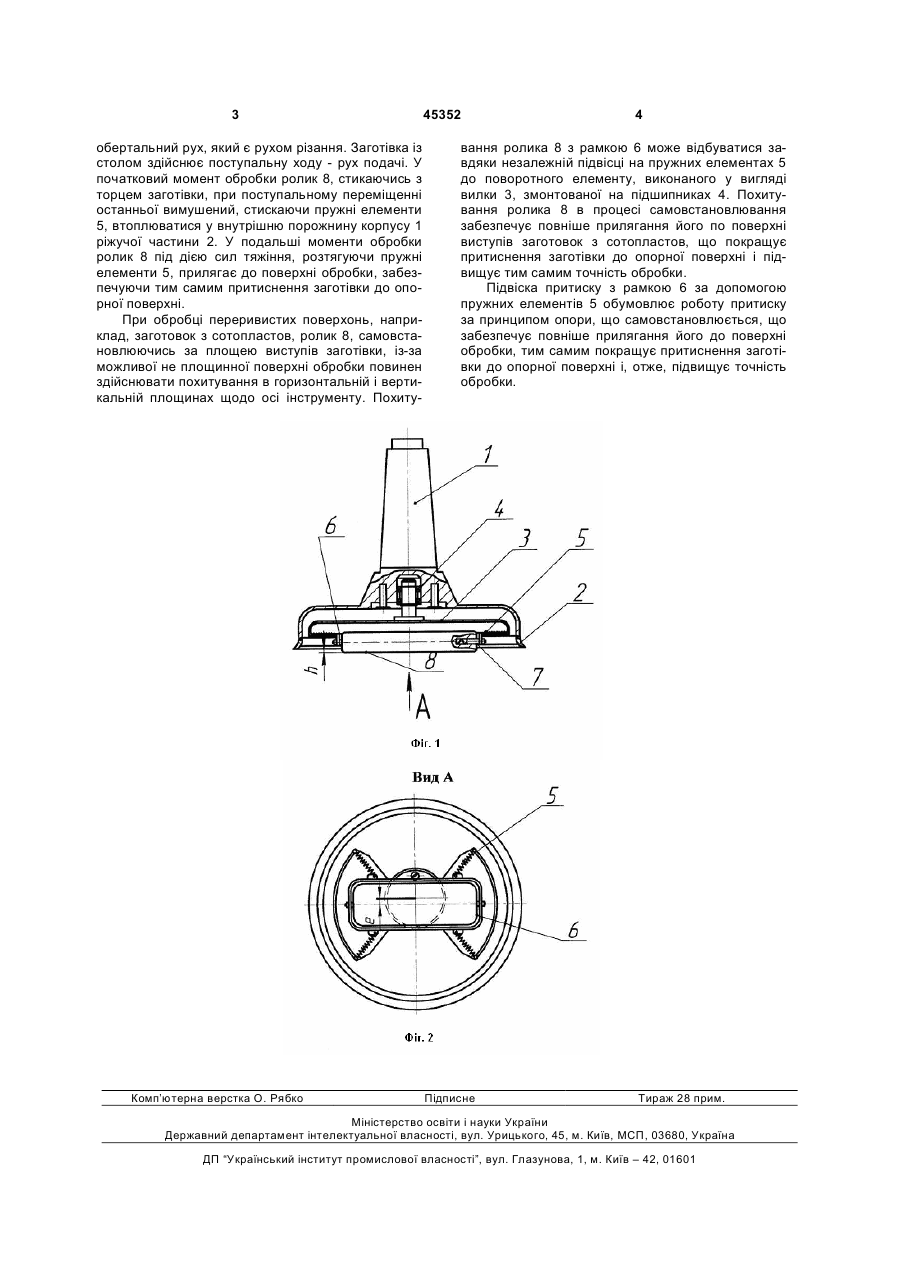

Різальний інструмент, що включає розміщений в корпусі поворотний елемент і пов'язаний з ним притиск, який відрізняється тим, що корпус інструмента оснащений рамкою, на якій закріплений притиск, а рамка зв'язана за допомогою принаймні двох пружних елементів з поворотним елементом, при цьому притиск виконаний у вигляді ексцентричної, встановленої відносно осі інструмента, опори кочення. (19) (21) u200904656 (22) 12.05.2009 (24) 10.11.2009 (46) 10.11.2009, Бюл.№ 21, 2009 р. (72) МАРУНИЧ В'ЯЧЕСЛАВ ОЛЕКСІЙОВИЧ, ПРОВОЛОЦЬКИЙ ОЛЕКСАНДР ЄВДОКИМОВИЧ, ЛЕЛЕКО В'ЯЧЕСЛАВ В'ЯЧЕСЛАВОВИЧ, ЯРІЗ ГАННА ЮРІЇВНА (73) НАЦІОНАЛЬНА МЕТАЛУРГІЙНА АКАДЕМІЯ УКРАЇНИ 3 обертальний рух, який є рухом різання. Заготівка із столом здійснює поступальну ходу - рух подачі. У початковий момент обробки ролик 8, стикаючись з торцем заготівки, при поступальному переміщенні останньої вимушений, стискаючи пружні елементи 5, втоплюватися у внутрішню порожнину корпусу 1 ріжучої частини 2. У подальші моменти обробки ролик 8 під дією сил тяжіння, розтягуючи пружні елементи 5, прилягає до поверхні обробки, забезпечуючи тим самим притиснення заготівки до опорної поверхні. При обробці переривистих поверхонь, наприклад, заготовок з сотопластов, ролик 8, самовстановлюючись за площею виступів заготівки, із-за можливої не площинної поверхні обробки повинен здійснювати похитування в горизонтальній і вертикальній площинах щодо осі інструменту. Похиту Комп’ютерна верстка О. Рябко 45352 4 вання ролика 8 з рамкою 6 може відбуватися завдяки незалежній підвісці на пружних елементах 5 до поворотного елементу, виконаного у вигляді вилки 3, змонтованої на підшипниках 4. Похитування ролика 8 в процесі самовстановлювання забезпечує повніше прилягання його по поверхні виступів заготовок з сотопластов, що покращує притиснення заготівки до опорної поверхні і підвищує тим самим точність обробки. Підвіска притиску з рамкою 6 за допомогою пружних елементів 5 обумовлює роботу притиску за принципом опори, що самовстановлюється, що забезпечує повніше прилягання його до поверхні обробки, тим самим покращує притиснення заготівки до опорної поверхні і, отже, підвищує точність обробки. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCutting tool
Автори англійськоюMarunych Viacheslav Oleksiiovych, Provolotskyi Oleksandr Yevdokymovych, Leleko Viacheslav Viacheslavovych, Yariz Hanna Yuriivna
Назва патенту російськоюРежущий инструмент
Автори російськоюМарунич Вячеслав Алексеевич, Проволоцкий Алесандр Евдокимович, Лелеко Вячеслав Вячеславович, Яриз Анна Юрьевна
МПК / Мітки
Мітки: інструмент, різальний
