Планетарна передача
Формула / Реферат
Планетарна передача, що складається з корпуса, валів, на одному з яких закріплене водило, осей із закріпленими на них сателітами, що зачіплюються між собою або із сонячними колесами, яка відрізняється тим, що осі сполучені з корпусом кінематичними парами, забезпечуючими більше однієї відносної рухомості.
Текст

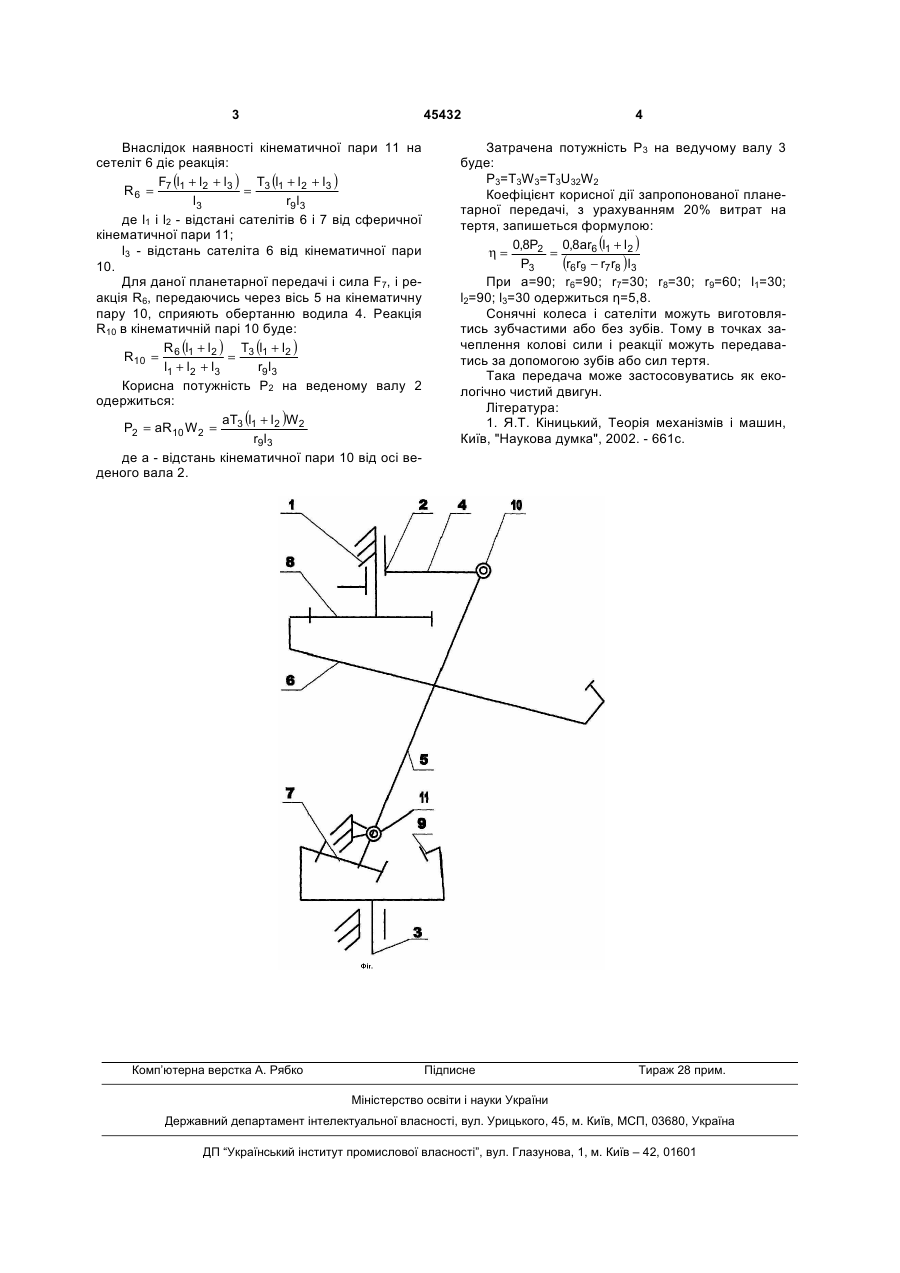

Планетарна передача, що складається з корпуса, валів, на одному з яких закріплене водило, осей із закріпленими на них сателітами, що зачіплюються між собою або із сонячними колесами, яка відрізняється тим, що осі сполучені з корпусом кінематичними парами, забезпечуючими більше однієї відносної рухомості. (19) (21) u200905636 (22) 02.06.2009 (24) 10.11.2009 (46) 10.11.2009, Бюл.№ 21, 2009 р. (72) БИЧУК АНАТОЛІЙ ВОЛОДИМИРОВИЧ (73) БИЧУК АНАТОЛІЙ ВОЛОДИМИРОВИЧ 3 45432 Внаслідок наявності кінематичної пари 11 на сетеліт 6 діє реакція: F (l + l + l ) T (l + l + l ) R6 = 7 1 2 3 = 3 1 2 3 l3 r9l3 де l1 і l2 - відстані сателітів 6 і 7 від сферичної кінематичної пари 11; l3 - відстань сателіта 6 від кінематичної пари 10. Для даної планетарної передачі і сила F7, і реакція R6, передаючись через вісь 5 на кінематичну пару 10, сприяють обертанню водила 4. Реакція R10 в кінематичній парі 10 буде: R (l + l ) T (l + l ) R10 = 6 1 2 = 3 1 2 l1 + l 2 + l3 r9l3 Корисна потужність Р2 на веденому валу 2 одержиться: aT3 (l1 + l 2 )W2 P2 = aR10 W2 = r9l3 де а - відстань кінематичної пари 10 від осі веденого вала 2. Комп’ютерна верстка А. Рябко 4 Затрачена потужність Р3 на ведучому валу 3 буде: Р3=T3W3=T3U32W2 Коефіцієнт корисної дії запропонованої планетарної передачі, з урахуванням 20% витрат на тертя, запишеться формулою: 0,8P2 0,8ar6 (l1 + l2 ) η= = (r6r9 − r7r8 )l3 P3 При а=90; r6=90; r7=30; r8=30; r9=60; l1=30; l2=90; l3=30 одержиться η=5,8. Сонячні колеса і сателіти можуть виготовлятись зубчастими або без зубів. Тому в точках зачеплення колові сили і реакції можуть передаватись за допомогою зубів або сил тертя. Така передача може застосовуватись як екологічно чистий двигун. Література: 1. Я.Т. Кіницький, Теорія механізмів і машин, Київ, "Наукова думка", 2002. - 661с. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPlanetary gear
Автори англійськоюBychuk Anatolii Volodymyrovych
Назва патенту російськоюПланетарная передача
Автори російськоюБычук Анатолий Владимирович
МПК / Мітки
МПК: F16H 1/36
Мітки: передача, планетарна
