Планетарна передача
Формула / Реферат
Планетарна передача, що складається з корпуса, валів, на одному з яких закріплене водило з установленими на ньому осями із закріпленими на них сателітами, що зачіплюються між собою або з сонячними колесами, яка відрізняється тим, що осі мають більше однієї рухомості відносно водила.
Текст

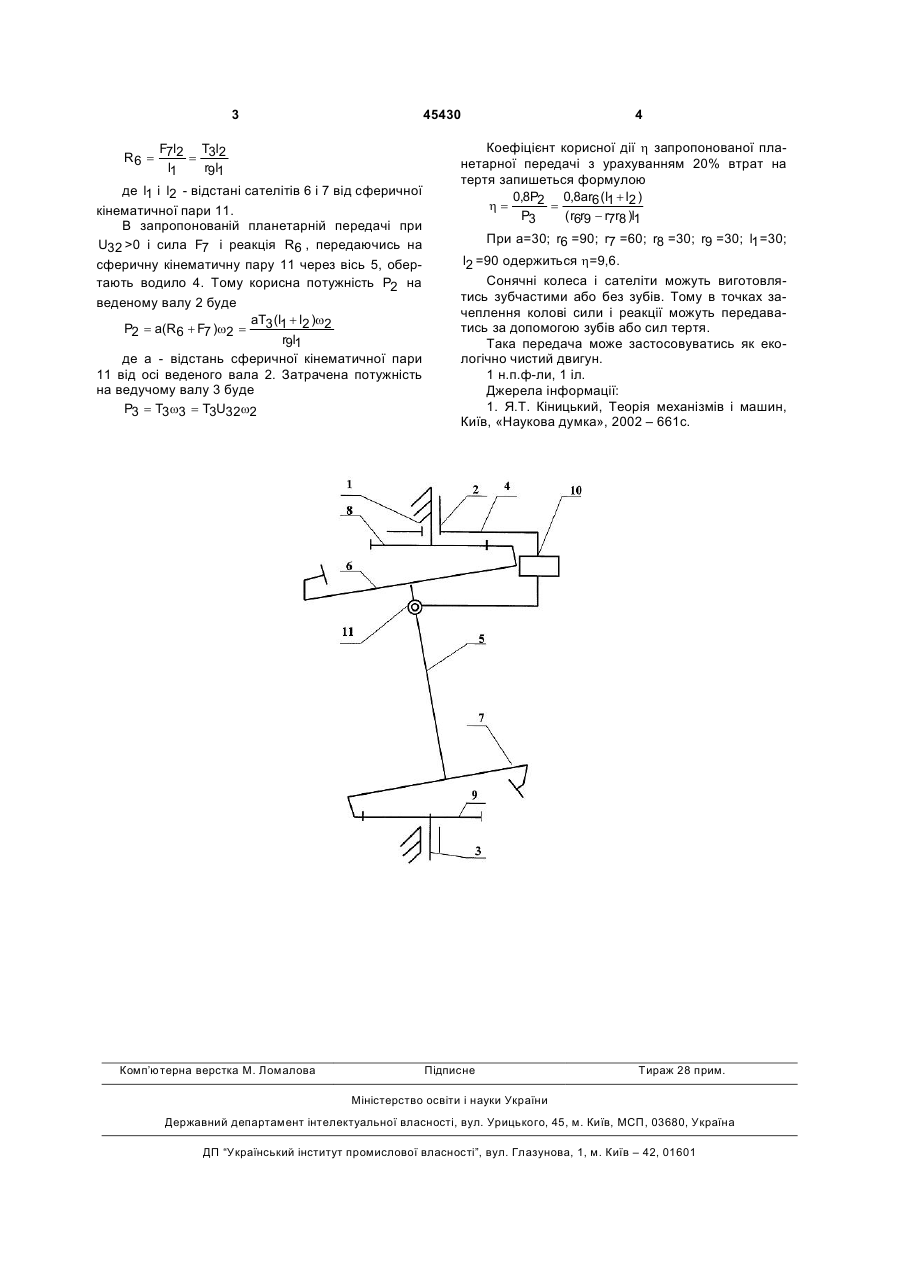

Планетарна передача, що складається з корпуса, валів, на одному з яких закріплене водило з установленими на ньому осями із закріпленими на них сателітами, що зачіплюються між собою або з сонячними колесами, яка відрізняється тим, що осі мають більше однієї рухомості відносно водила. (19) (21) u200905632 (22) 02.06.2009 (24) 10.11.2009 (46) 10.11.2009, Бюл.№ 21, 2009 р. (72) БИЧУК АНАТОЛІЙ ВОЛОДИМИРОВИЧ (73) БИЧУК АНАТОЛІЙ ВОЛОДИМИРОВИЧ 3 45430 T l F l R6 = 7 2 = 3 2 r9l1 l1 де l1 і l2 - відстані сателітів 6 і 7 від сферичної кінематичної пари 11. В запропонованій планетарній передачі при U32 >0 і сила F7 і реакція R6 , передаючись на сферичну кінематичну пару 11 через вісь 5, обертають водило 4. Тому корисна потужність P2 на веденому валу 2 буде aT (l + l )w P2 = а(R 6 + F7 )w2 = 3 1 2 2 r9l1 де а - відстань сферичної кінематичної пари 11 від осі веденого вала 2. Затрачена потужність на ведучому валу 3 буде P3 = T3w3 = T3U32w2 Комп’ютерна верстка М. Ломалова 4 Коефіцієнт корисної дії h запропонованої планетарної передачі з урахуванням 20% втрат на тертя запишеться формулою 0,8P2 0,8ar6 (l1 + l2 ) h= = P3 ( r6r9 - r7r8 )l1 При а=30; r6 =90; r7 =60; r8 =30; r9 =30; l1 =30; l2 =90 одержиться h=9,6. Сонячні колеса і сателіти можуть виготовлятись зубчастими або без зубів. Тому в точках зачеплення колові сили і реакції можуть передаватись за допомогою зубів або сил тертя. Така передача може застосовуватись як екологічно чистий двигун. 1 н.п.ф-ли, 1 іл. Джерела інформації: 1. Я.Т. Кіницький, Теорія механізмів і машин, Київ, «Наукова думка», 2002 – 661с. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
