Номер патенту: 45442
Опубліковано: 10.11.2009
Автори: Апокін Цезар Васильович, Піпа Борис Федорович, Марченко Анатолій Іванович
Формула / Реферат
Муфта, що містить дві півмуфти та засіб для з'єднання півмуфт, що містить диск з двома виступами та робочими поверхнями, розташованими взаємно перпендикулярно та з'єднаними з півмуфтами, яка відрізняється тим, що додатково обладнана кульками, а робочі поверхні мають сферичні канавки, в яких розташовані кульки.
Текст

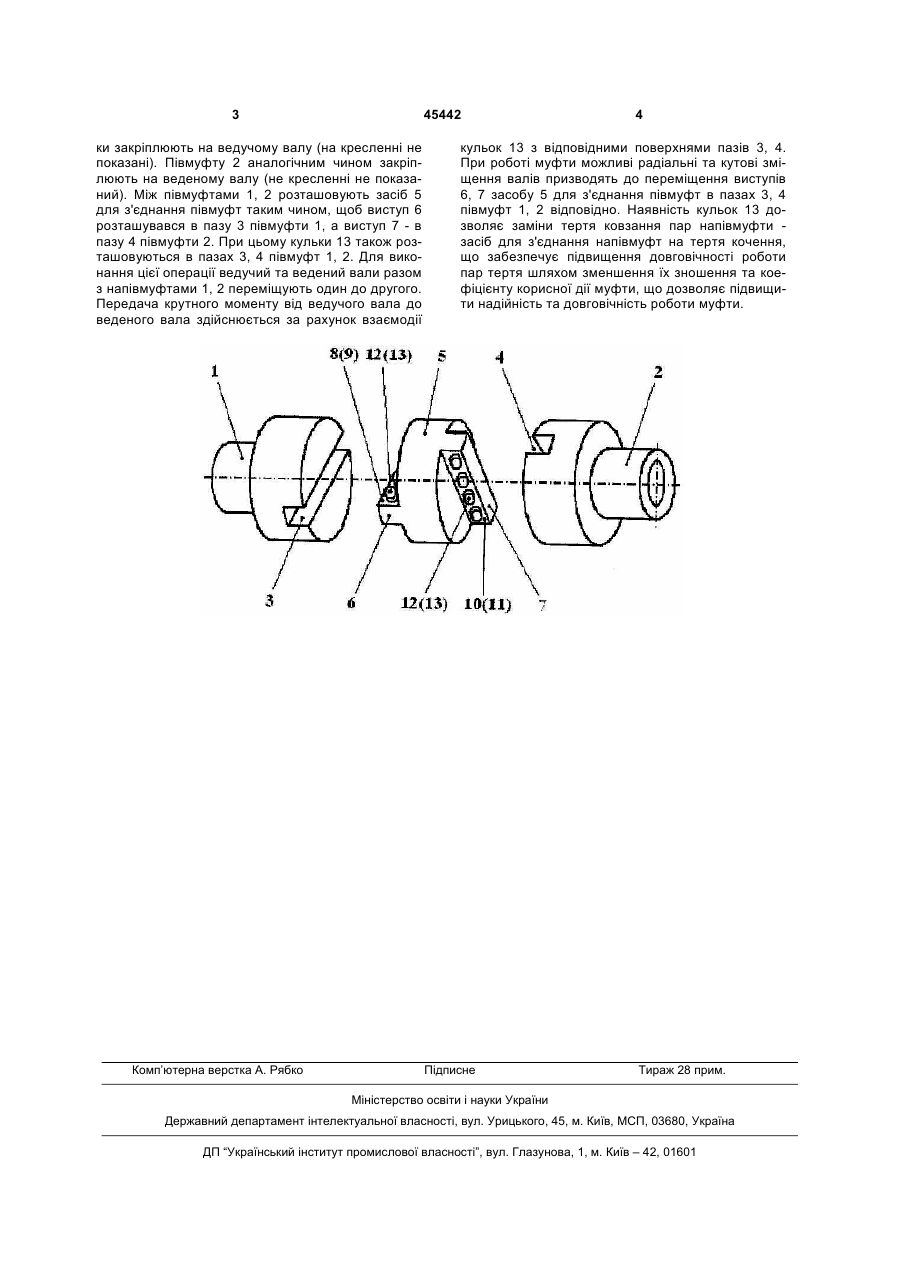

Муфта, що містить дві півмуфти та засіб для з'єднання півмуфт, що містить диск з двома виступами та робочими поверхнями, розташованими взаємно перпендикулярно та з'єднаними з півмуфтами, яка відрізняється тим, що додатково обладнана кульками, а робочі поверхні мають сферичні канавки, в яких розташовані кульки. (19) (21) u200905709 (22) 04.06.2009 (24) 10.11.2009 (46) 10.11.2009, Бюл.№ 21, 2009 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, МАРЧЕНКО АНАТОЛІЙ ІВАНОВИЧ, АПОКІН ЦЕЗАР ВАСИЛЬОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 45442 ки закріплюють на ведучому валу (на кресленні не показані). Півмуфту 2 аналогічним чином закріплюють на веденому валу (не кресленні не показаний). Між півмуфтами 1, 2 розташовують засіб 5 для з'єднання півмуфт таким чином, щоб виступ 6 розташувався в пазу 3 півмуфти 1, а виступ 7 - в пазу 4 півмуфти 2. При цьому кульки 13 також розташовуються в пазах 3, 4 півмуфт 1, 2. Для виконання цієї операції ведучий та ведений вали разом з напівмуфтами 1, 2 переміщують один до другого. Передача крутного моменту від ведучого вала до веденого вала здійснюється за рахунок взаємодії Комп’ютерна верстка А. Рябко 4 кульок 13 з відповідними поверхнями пазів 3, 4. При роботі муфти можливі радіальні та кутові зміщення валів призводять до переміщення виступів 6, 7 засобу 5 для з'єднання півмуфт в пазах 3, 4 півмуфт 1, 2 відповідно. Наявність кульок 13 дозволяє заміни тертя ковзання пар напівмуфти засіб для з'єднання напівмуфт на тертя кочення, що забезпечує підвищення довговічності роботи пар тертя шляхом зменшення їх зношення та коефіцієнту корисної дії муфти, що дозволяє підвищити надійність та довговічність роботи муфти. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюClutch
Автори англійськоюPipa Borys Fedorovych, Marchenko Anatolii Ivanovych, Apokin Tsezar Vasyliovych
Назва патенту російськоюМуфта
Автори російськоюПипа Борис Федорович, Марченко Анатолий Иванович, Апокин Цезарь Васильевич
МПК / Мітки
МПК: F16B 21/00
Мітки: муфта
