Обгінна муфта

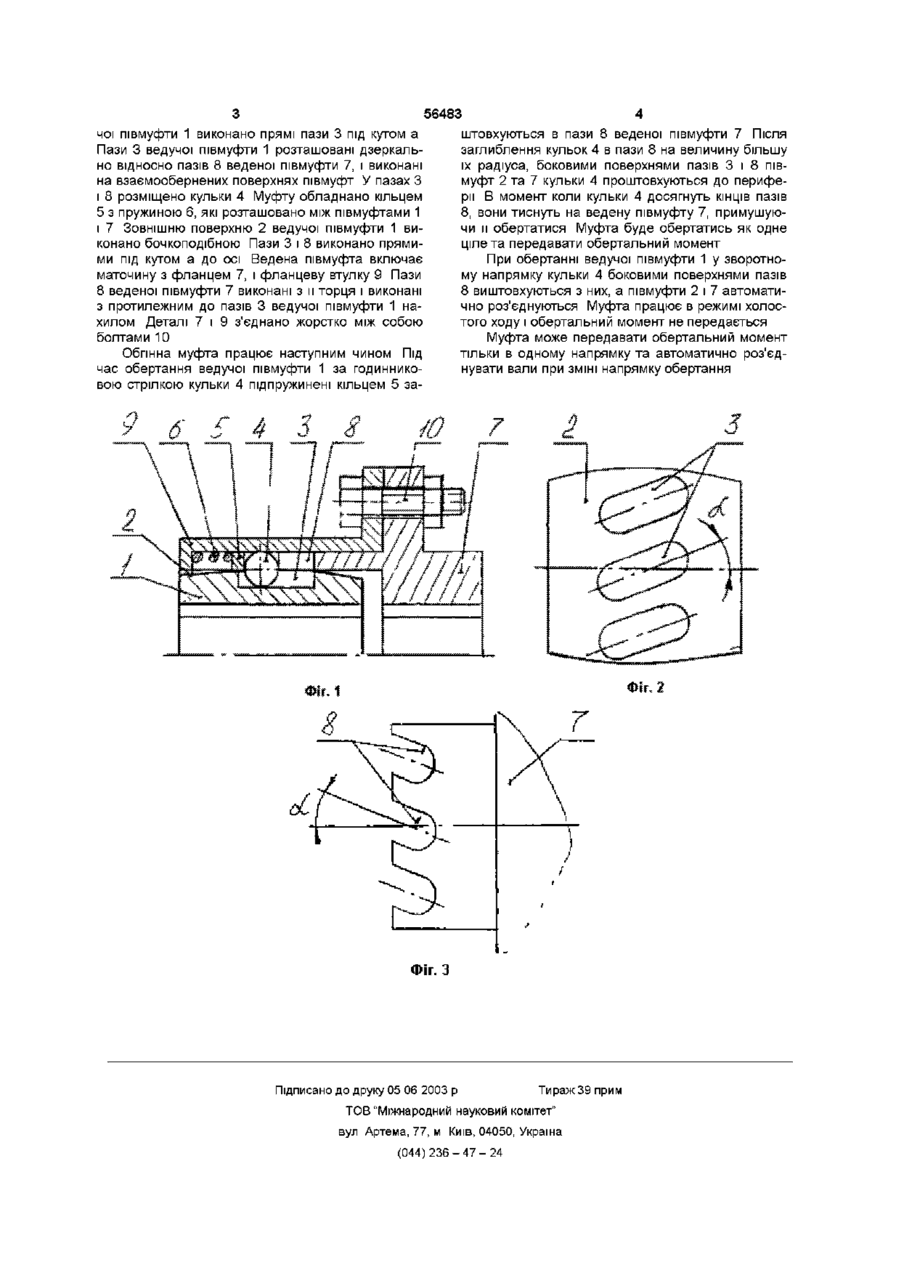

Обгінна муфта, що складається із двох півмуфт, кожна з яких виконана з пазами, пази ведучої півмуфти розташовані дзеркально відносно веденої і виконані на взаємообернених поверхнях півмуфт, в цих пазах встановлено кульки, яка відрізняється тим, що муфту обладнано кільцем з пружиною, які розташовані між півмуфтами, зовнішню поверхню ведучої півмуфти виконано бочкоподібною, пази півмуфт виконано прямими, причому пази веденої півмуфти виконані з и торця Винахід відноситься до галузі машинобудування та приладобудування і може застосовуватися для автоматичного з'єднання та роз'єднання валів, які довільно розташовані у просторі Відома обгінна муфта (авторське свідоцтво СРСР№1791642А1, кл F16D41/06, ЗО 01 93 Бюл № 4), що складається із двох півмуфт, кожна з яких виконана зі спіралеподібними пазами, пази ведучої півмуфти розташовані дзеркально відносно веденої, і виконані на взаємо обернених поверхнях півмуфт, в цих пазах встановлено кульки Для встановлення кульок у пази ведуча півмуфта має різьбовий отвір з гвинтом-заглушкою Однак відома муфта не може з'єднувати вали, які розміщені горизонтально, компенсація неспіввісності валів недостатня, а також виконання криволінійних пазів на внутрішній поверхні веденої півмуфти є достатньо складною технологічною операцією, надійність муфти невисока В основу винаходу поставлено завдання розширення області застосування муфти для з'єднання валів, що мають довільне розташування у просторі, компенсація неспіввісності валів, підвищення технологічності виготовлення та збільшення обертального моменту, що дозволяє підвищити надійність муфти Поставлене завдання досягається тим, що обгінна муфта, кожна з яких виконана з пазами, пази ведучої півмуфти розташовані дзеркально відносно веденої, і виконані на взаємо-обернених поверхнях півмуфт, в цих пазах встановлено кульки, згідно винаходу, муфту обладнано кільцем з пружиною, які розташовано між півмуфтами, зовнішню поверхню ведучої півмуфти виконано бочкоподібною, пази півмуфт виконано прямими, причому пази веденої півмуфти виконані з її торця Встановлення в муфті кільця з пружиною, виконання прямих пазів півмуфт та пазів веденої півмуфти, та виконані з и торця дозволяє заштовхнути кульки в пази веденої півмуфти у довільному розташуванні ведучого і веденого валів Виконання зовнішньої поверхні ведучої півмуфти бочкоподібною сприяє компенсації неспіввісності ведучого і веденого валів Величина обертального моменту суттєво збільшується внаслідок попадання всіх кульок у пази веденої півмуфти з допомогою підпружиненого кільця Отже запропонована муфта є значно надійніша за аналогічні Внаслідок цього значно спрощується технологія виготовлення муфти, і тим самим підвищується її надійність На фіг 1 подано загальний вигляд обгінної муфти в осьовому перерізі на фіг 2 - частина розгортки циліндричної поверхні ведучої півмуфти, на фіг 3 -частина розгортки циліндричної поверхні веденої півмуфти, на якій нарізано пази, де 1 ведуча півмуфта, 2 - бочкоподібна поверхня ведучої півмуфти, 3 -прямі пази ведучої півмуфти, 4 кулька, 5 - кільце, 6 - пружина, 7 - ведена півмуфта з пазами, 8 - прямі пази веденої півмуфти, 9 втулка, 10 - болти Обгінна муфта складається із двох півмуфт 1 і 7, на яких виконано пази 3 і 8 На поверхні 2 веду CO 00 (О ю 56483 штовхуються в пази 8 веденої півмуфти 7 Після заглиблення кульок 4 в пази 8 на величину більшу їх радіуса, боковими поверхнями пазів 3 і 8 півмуфт 2 та 7 кульки 4 проштовхуються до периферії В момент коли кульки 4 досягнуть КІНЦІВ пазів 8, вони тиснуть на ведену півмуфту 7, примушуючи и обертатися Муфта буде обертатись як одне ціле та передавати обертальний момент При обертанні ведучої півмуфти 1 у зворотному напрямку кульки 4 боковими поверхнями пазів 8 виштовхуються з них, а півмуфти 2 і 7 автоматично роз'єднуються Муфта працює в режимі холостого ходу і обертальний момент не передається Муфта може передавати обертальний момент тільки в одному напрямку та автоматично роз'єдОбгінна муфта працює наступним чином Під нувати вали при ЗМІНІ напрямку обертання час обертання ведучої півмуфти 1 за годинниковою стрілкою кульки 4 підпружинені кільцем 5 за чоі півмуфти 1 виконано прямі пази 3 під кутом а Пази 3 ведучої півмуфти 1 розташовані дзеркально відносно пазів 8 веденої півмуфти 7, і виконані на взаємообернених поверхнях півмуфт У пазах З і 8 розміщено кульки 4 Муфту обладнано кільцем 5 з пружиною 6, які розташовано між півмуфтами 1 і 7 Зовнішню поверхню 2 ведучої півмуфти 1 виконано бочкоподібною Пази 3 і 8 виконано прямими під кутом а до осі Ведена півмуфта включає маточину з фланцем 7, і фланцеву втулку 9 Пази 8 веденої півмуфти 7 виконані з и торця і виконані з протилежним до пазів 3 ведучої півмуфти 1 нахилом Деталі 7 і 9 з'єднано жорстко між собою болтами 10 Фіг. З Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
