Привід круглов’язальної машини

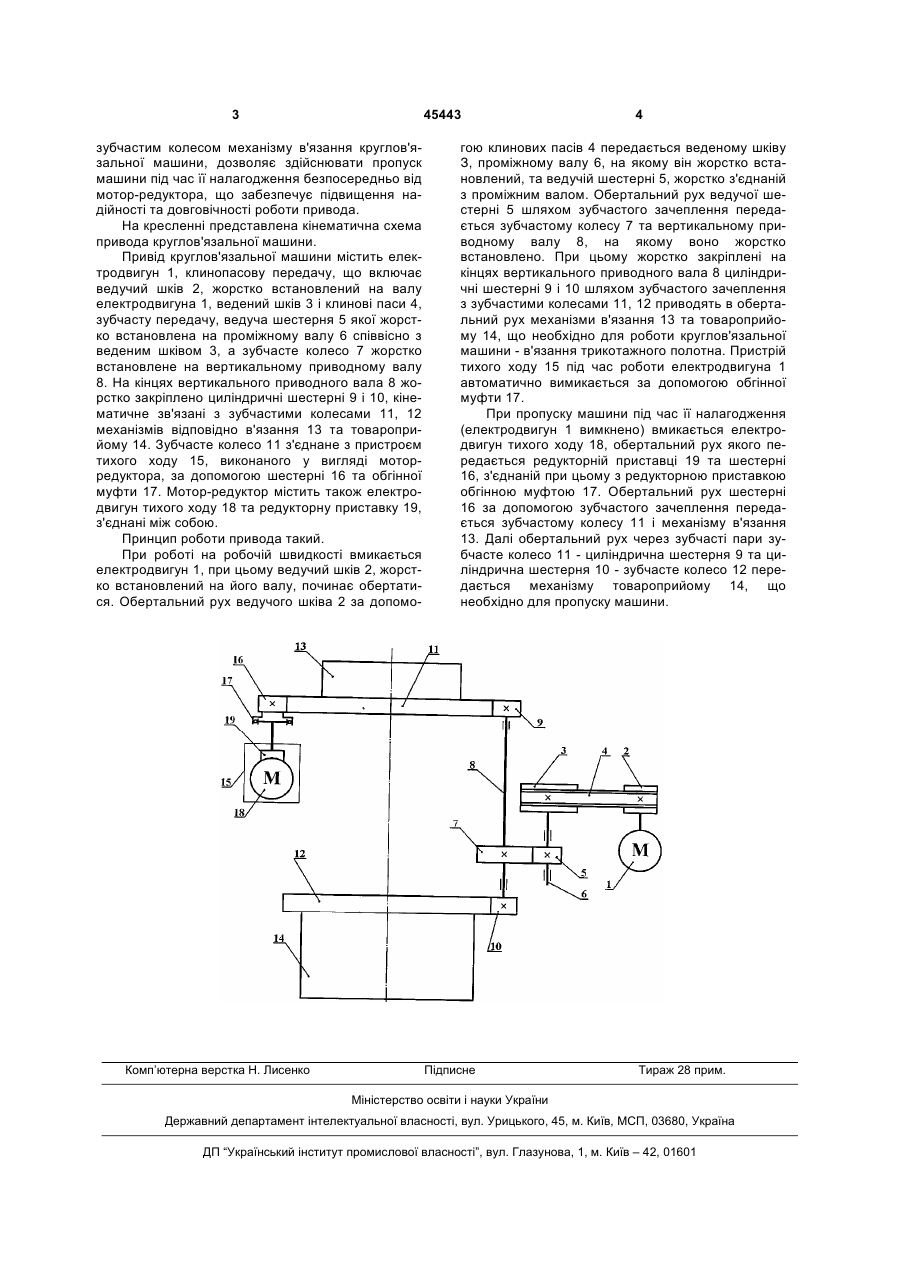

Привід круглов'язальної машини, що містить електродвигун, кінематично зв'язаний з проміжним валом, вертикальний приводний вал, на кінцях 3 45443 зубчастим колесом механізму в'язання круглов'язальної машини, дозволяє здійснювати пропуск машини під час її налагодження безпосередньо від мотор-редуктора, що забезпечує підвищення надійності та довговічності роботи привода. На кресленні представлена кінематична схема привода круглов'язальної машини. Привід круглов'язальної машини містить електродвигун 1, клинопасову передачу, що включає ведучий шків 2, жорстко встановлений на валу електродвигуна 1, ведений шків 3 і клинові паси 4, зубчасту передачу, ведуча шестерня 5 якої жорстко встановлена на проміжному валу 6 співвісно з веденим шківом 3, а зубчасте колесо 7 жорстко встановлене на вертикальному приводному валу 8. На кінцях вертикального приводного вала 8 жорстко закріплено циліндричні шестерні 9 і 10, кінематичне зв'язані з зубчастими колесами 11, 12 механізмів відповідно в'язання 13 та товароприйому 14. Зубчасте колесо 11 з'єднане з пристроєм тихого ходу 15, виконаного у вигляді моторредуктора, за допомогою шестерні 16 та обгінної муфти 17. Мотор-редуктор містить також електродвигун тихого ходу 18 та редукторну приставку 19, з'єднані між собою. Принцип роботи привода такий. При роботі на робочій швидкості вмикається електродвигун 1, при цьому ведучий шків 2, жорстко встановлений на його валу, починає обертатися. Обертальний рух ведучого шківа 2 за допомо Комп’ютерна верстка Н. Лиcенко 4 гою клинових пасів 4 передається веденому шківу З, проміжному валу 6, на якому він жорстко встановлений, та ведучій шестерні 5, жорстко з'єднаній з проміжним валом. Обертальний рух ведучої шестерні 5 шляхом зубчастого зачеплення передається зубчастому колесу 7 та вертикальному приводному валу 8, на якому воно жорстко встановлено. При цьому жорстко закріплені на кінцях вертикального приводного вала 8 циліндричні шестерні 9 і 10 шляхом зубчастого зачеплення з зубчастими колесами 11, 12 приводять в обертальний рух механізми в'язання 13 та товароприйому 14, що необхідно для роботи круглов'язальної машини - в'язання трикотажного полотна. Пристрій тихого ходу 15 під час роботи електродвигуна 1 автоматично вимикається за допомогою обгінної муфти 17. При пропуску машини під час її налагодження (електродвигун 1 вимкнено) вмикається електродвигун тихого ходу 18, обертальний рух якого передається редукторній приставці 19 та шестерні 16, з'єднаній при цьому з редукторною приставкою обгінною муфтою 17. Обертальний рух шестерні 16 за допомогою зубчастого зачеплення передається зубчастому колесу 11 і механізму в'язання 13. Далі обертальний рух через зубчасті пари зубчасте колесо 11 - циліндрична шестерня 9 та циліндрична шестерня 10 - зубчасте колесо 12 передається механізму товароприйому 14, що необхідно для пропуску машини. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
