Двомостовий перетворювач частоти з фазовим керуванням
Номер патенту: 45517
Опубліковано: 10.11.2009
Автори: Глєбін Анатолій Георгійович, Удодов Олексій Леонідович, Саратовський Руслан Миколайович
Формула / Реферат
Двомостовий перетворювач частоти з фазовим керуванням, що складається з двох однакових мостів, які містять комутувальні індуктивність, ємність та комірки із зустрічно-паралельними вентилями, який відрізняється тим, що кожний міст містить тільки дві комірки із зустрічно паралельними вентилями та дві послідовно з'єднані комутувальні ємності, а між мостами підключено навантаження без роздільної ємності, створюючи з мостами замкнений контур.
Текст

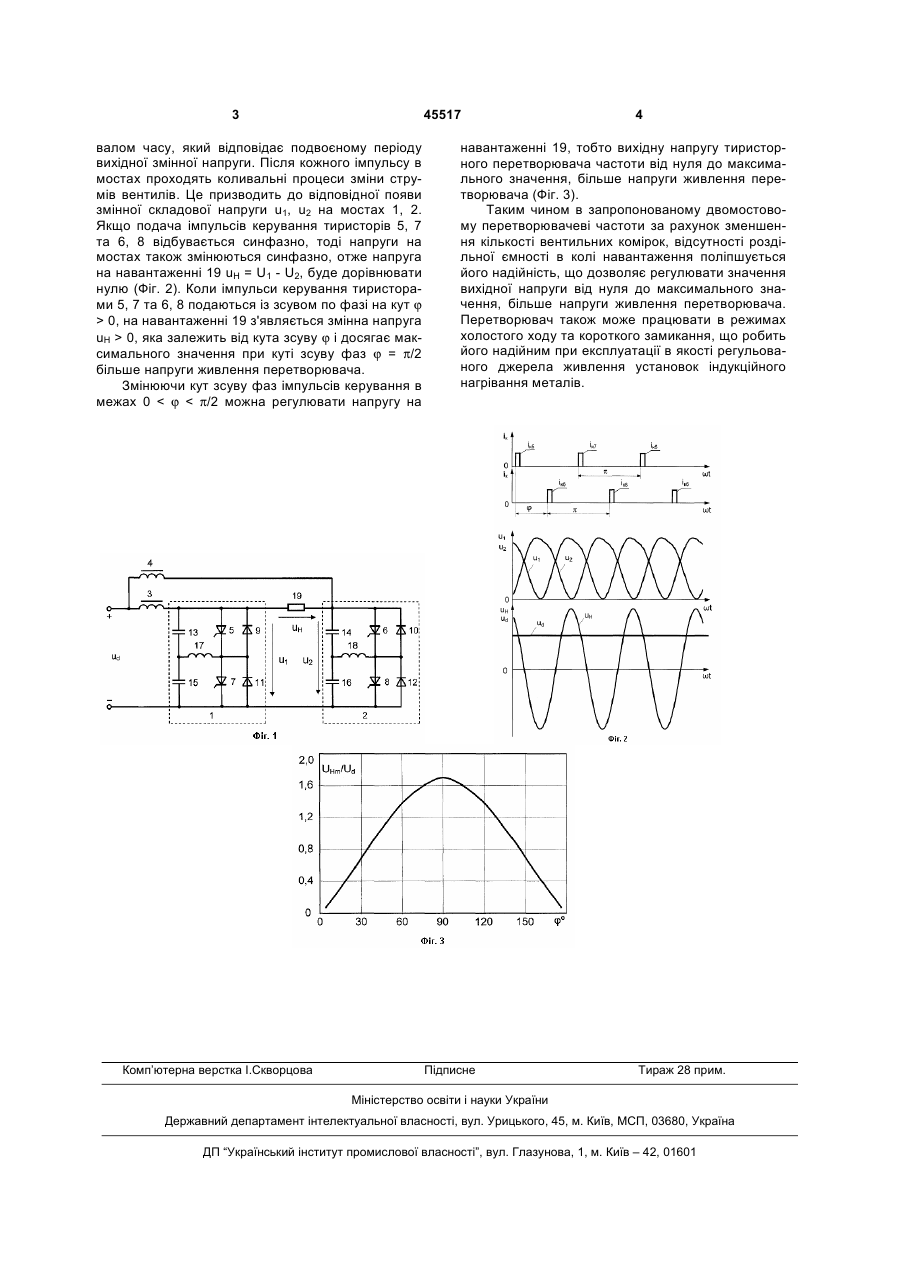

Двомостовий перетворювач частоти з фазовим керуванням, що складається з двох однакових мостів, які містять комутувальні індуктивність, ємність та комірки із зустрічно-паралельними вентилями, який відрізняється тим, що кожний міст містить тільки дві комірки із зустрічно паралельними вентилями та дві послідовно з'єднані комутувальні ємності, а між мостами підключено навантаження без роздільної ємності, створюючи з мостами замкнений контур. (19) (21) u200906426 (22) 19.06.2009 (24) 10.11.2009 (46) 10.11.2009, Бюл.№ 21, 2009 р. (72) ГЛЄБІН АНАТОЛІЙ ГЕОРГІЙОВИЧ, САРАТОВСЬКИЙ РУСЛАН МИКОЛАЙОВИЧ, УДОДОВ ОЛЕКСІЙ ЛЕОНІДОВИЧ (73) ДОНБАСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 45517 валом часу, який відповідає подвоєному періоду вихідної змінної напруги. Після кожного імпульсу в мостах проходять коливальні процеси зміни струмів вентилів. Це призводить до відповідної появи змінної складової напруги u1, u2 на мостах 1, 2. Якщо подача імпульсів керування тиристорів 5, 7 та 6, 8 відбувається синфазно, тоді напруги на мостах також змінюються синфазно, отже напруга на навантаженні 19 uH = U1 - U2, буде дорівнювати нулю (Фіг. 2). Коли імпульси керування тиристорами 5, 7 та 6, 8 подаються із зсувом по фазі на кут ϕ > 0, на навантаженні 19 з'являється змінна напруга uH > 0, яка залежить від кута зсуву ϕ і досягає максимального значення при куті зсуву фаз ϕ = π/2 більше напруги живлення перетворювача. Змінюючи кут зсуву фаз імпульсів керування в межах 0 < ϕ < π/2 можна регулювати напругу на Комп’ютерна верстка І.Скворцова 4 навантаженні 19, тобто вихідну напругу тиристорного перетворювача частоти від нуля до максимального значення, більше напруги живлення перетворювача (Фіг. 3). Таким чином в запропонованому двомостовому перетворювачеві частоти за рахунок зменшення кількості вентильних комірок, відсутності роздільної ємності в колі навантаження поліпшується його надійність, що дозволяє регулювати значення вихідної напруги від нуля до максимального значення, більше напруги живлення перетворювача. Перетворювач також може працювати в режимах холостого ходу та короткого замикання, що робить його надійним при експлуатації в якості регульованого джерела живлення установок індукційного нагрівання металів. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDouble-bridge frequency converter having phase control
Автори англійськоюHliebin Anatolii Heorhiiovych, Saratovskyi Ruslan Mykolaiovych, Udodov Oleksii Leonidovych
Назва патенту російськоюДвухмостовой преобразователь частоты с фазовым управлением
Автори російськоюГлебин Анатолий Георгиевич, Саратовский Руслан Николаевич, Удодов Алексей Леонидович
МПК / Мітки
МПК: H02M 7/00
Мітки: двомостовий, фазовим, керуванням, перетворювач, частоти
