Установка для спалювання подрібненої біомаси

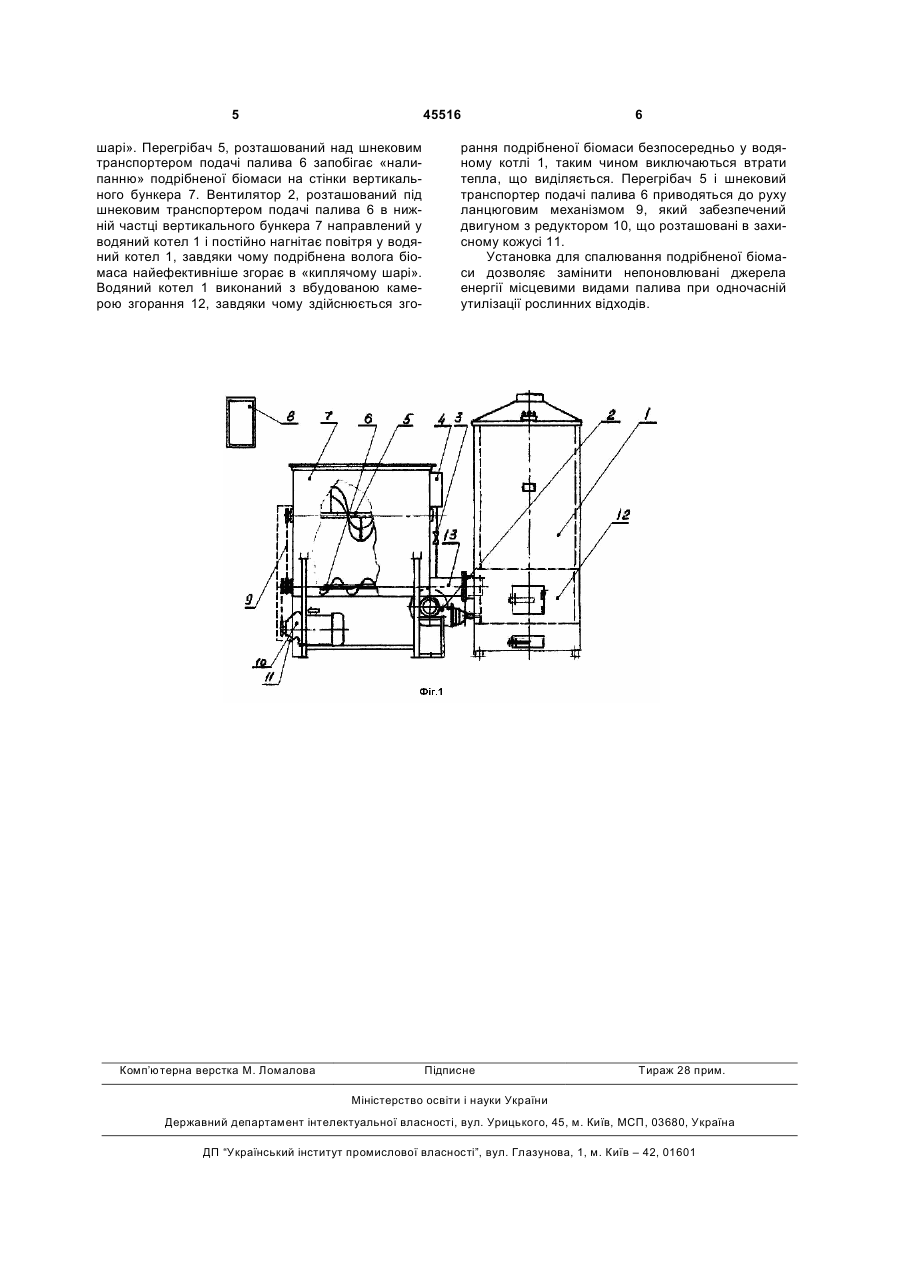

Установка для спалювання подрібненої біомаси, що містить водяний котел, шнековий транспортер подачі палива, перегрібач, камеру згорання і пульт управління, яка відрізняється тим, що водяний котел виконаний з вбудованою камерою згорання, установка додатково обладнана верти 3 Відома установка для спалювання твердого палива, що містить бункер для сипкого палива, водяний котел, шнековий транспортер подачі палива, окрему камеру згорання (газогенератор), електронний блок і датчики системи автоматичного регулювання подачі і горіння палива (див. www.greenpower.com.ua). Установка працює таким чином: сировина засипається в бункер, обладнаний перегрібачем, що запобігає «налипанню» сировини, далі тирса поступає в шнековий транспортер, що працює в автоматичному режимі «подачапауза» відповідно до заданої на контролері програми. Шнековий транспортер здійснює дозовану подачу палива в газогенератор, де відбувається процес газифікації, тобто перетворення твердого палива на газоподібне паливо. Факел газу, що горить, прямує у водяний котел. Контролер забезпечує підтримку і регулювання температури теплоносія. Відома установка обрана прототипом. Прототип і установка, що заявляється, мають наступні спільні ознаки: - шнековий транспортер подачі палива; - водяний котел; - перегрібай; - пульт управління. Проте відома установка має наступні недоліки: складність і громіздкість конструкцій, що входять до її складу. Наявність спеціальної камери згорання. В основу корисної моделі поставлено завдання створення простої і зручної в експлуатації ефективної установки для спалювання подрібненої біомаси, яка дозволить замінити непоновлювані джерела енергії місцевими видами палива при одночасній утилізації рослинних відходів. Поставлене завдання вирішене в установці для спалювання подрібненої біомаси, що містить водяний котел з вбудованою камерою згорання. Установка додатково обладнана вертикальним бункером з розміщеними в ньому шнековим транспортером подачі палива, пристроєм донного дуття і перегрібачем. При цьому перегрібач розташований над шнековим транспортером подачі палива, під яким встановлений пристрій донного дуття, - вентилятор, шнековий транспортер подачі палива через канал сполучений з нижньою часткою водяного котла, а вентилятор розміщений в нижній частці вертикального бункера і направлений у водяний котел нижче за шнекового транспортера подачі палива. Перегрібач і шнековий транспортер подачі палива обладнані ланцюговим механізмом, який забезпечений двигуном з редуктором, що встановлені в захисному кожусі. В установці, що заявляється, спалювання подрібненої біомаси здійснюється в киплячому шарі. Новим в установці, що заявляється, є те, що водяний котел виконаний з вбудованою камерою згорання, установка додатково обладнана вертикальним бункером з розміщеними в ньому шнековим транспортером подачі палива, пристроєм донного дуття і перегрібачем, при цьому останній розташований над шнековим транспортером подачі палива, під яким встановлений пристрій донного дуття, - вентилятор, шнековий транспортер 45516 4 подачі палива через канал сполучений з нижньою часткою водяного котла, а вентилятор розміщений в нижній частці вертикального бункера і направлений у водяний котел нижче за шнекового транспортеру подачі палива, при цьому перегрібач і шнековий транспортер подачі палива обладнані ланцюговим механізмом, який забезпечений двигуном з редуктором, що встановлені в захисному кожусі. Наявність в установці вертикального бункера з розміщеними в ньому шнековим транспортером подачі палива, пристроєм донного дуття і перегрібачем дозволяє оптимізувати розміри установки. Розташування перегрібача над шнековим транспортером подачі палива дозволяє запобігти «налипанню» сировини на стінки бункера. А розташування пристрою донного дуття - вентилятора під шнековим транспортером подачі палива в нижній частці вертикального бункера і направлення його у водяний котел нижче за шнекового транспортер подачі палива дозволяє найефективніше спалювати вологу біомасу. Виконання водяного котла з вбудованою камерою згорання дозволяє мінімізувати розміри установки і створити умови для горіння подрібненої біомаси в киплячому шарі. Причинно-наслідковий зв'язок між сукупністю істотних ознак, які заявляються і технічним результатом, який досягається, дозволяє створити просту і зручну в експлуатації ефективну установку для спалювання подрібненої біомаси при одночасному розширенні видів палива, що використовуються для спалювання. Горіння в киплячому шарі, яке здійснюється в установці, що заявляється, надзвичайно стійко, що обумовлюється великим запасом теплоємності і забезпечує повне використання палива, що було спалено. Горіння в киплячому шарі істотно зменшує викиди оксидів азоту, дозволяє ефективно спалювати вологу біомасу, а також здійснювати спільне спалювання різних видів твердих палив. Схема установки для спалювання подрібненої біомаси наведена на Фіг.1. Установка для спалювання подрібненої біомаси (див. Фіг.1) містить водяний котел 1, обладнаний камерою згорання 12. Вертикальний бункер 7, обладнаний вентилятором 2, перегрібачем 5, шнековим транспортером подачі палива 6 і сполучений каналом 13 з водяним котлом. Шнековий транспортер подачі палива 6 і перегрібач 5 забезпечені ланцюговим механізмом 9, який приводиться в рух двигуном з редуктором 10, що встановлені в захисному кожусі 11. Вентилятор 2, що введений у водяний котел 1 під шнековим транспортером подачі палива 6. Вертикальний бункер 3 також містить бак зрошування 4 і кульовий кран 3. Установка для спалювання подрібненої біомаси забезпечена пультом управління 8. Установка для спалювання подрібненої біомаси (див. Фіг.1) працює таким чином: Подрібнена біомаса подається в ручному або автоматичному режимі у вертикальний бункер 7 і далі шнековим транспортером подачі палива 6 прямує у водяний котел 1. Додатково у водяний котел за допомогою вентилятора 2 нагнітається повітря. Подрібнена біомаса згорає в «киплячому 5 45516 шарі». Перегрібач 5, розташований над шнековим транспортером подачі палива 6 запобігає «налипанню» подрібненої біомаси на стінки вертикального бункера 7. Вентилятор 2, розташований під шнековим транспортером подачі палива 6 в нижній частці вертикального бункера 7 направлений у водяний котел 1 і постійно нагнітає повітря у водяний котел 1, завдяки чому подрібнена волога біомаса найефективніше згорає в «киплячому шарі». Водяний котел 1 виконаний з вбудованою камерою згорання 12, завдяки чому здійснюється зго Комп’ютерна верстка М. Ломалова 6 рання подрібненої біомаси безпосередньо у водяному котлі 1, таким чином виключаються втрати тепла, що виділяється. Перегрібач 5 і шнековий транспортер подачі палива 6 приводяться до руху ланцюговим механізмом 9, який забезпечений двигуном з редуктором 10, що розташовані в захисному кожусі 11. Установка для спалювання подрібненої біомаси дозволяє замінити непоновлювані джерела енергії місцевими видами палива при одночасній утилізації рослинних відходів. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
