Пристрій для шпиндельно-планетарної обробки деталей вільним абразивом
Номер патенту: 64386
Опубліковано: 10.11.2011
Автори: Лубенська Людмила Михайлівна, Нечай Олена Володимирівна
Формула / Реферат
Пристрій для шпиндельно-планетарної обробки деталей, що містить основу, робочий контейнер і незалежно встановлену від контейнера стійку з прикріпленою до неї траверсою, яка здійснює зворотно-поступальний рух, та каруселлю, що несе шпиндельні головки з деталями, які обертаються навколо своєї осі, який відрізняється тим, що робочий контейнер встановлено з можливістю обертання, а пристрій оснащений маніпуляторами регулювання розташування шпиндельних головок під кутом до осі робочого контейнера.
Текст

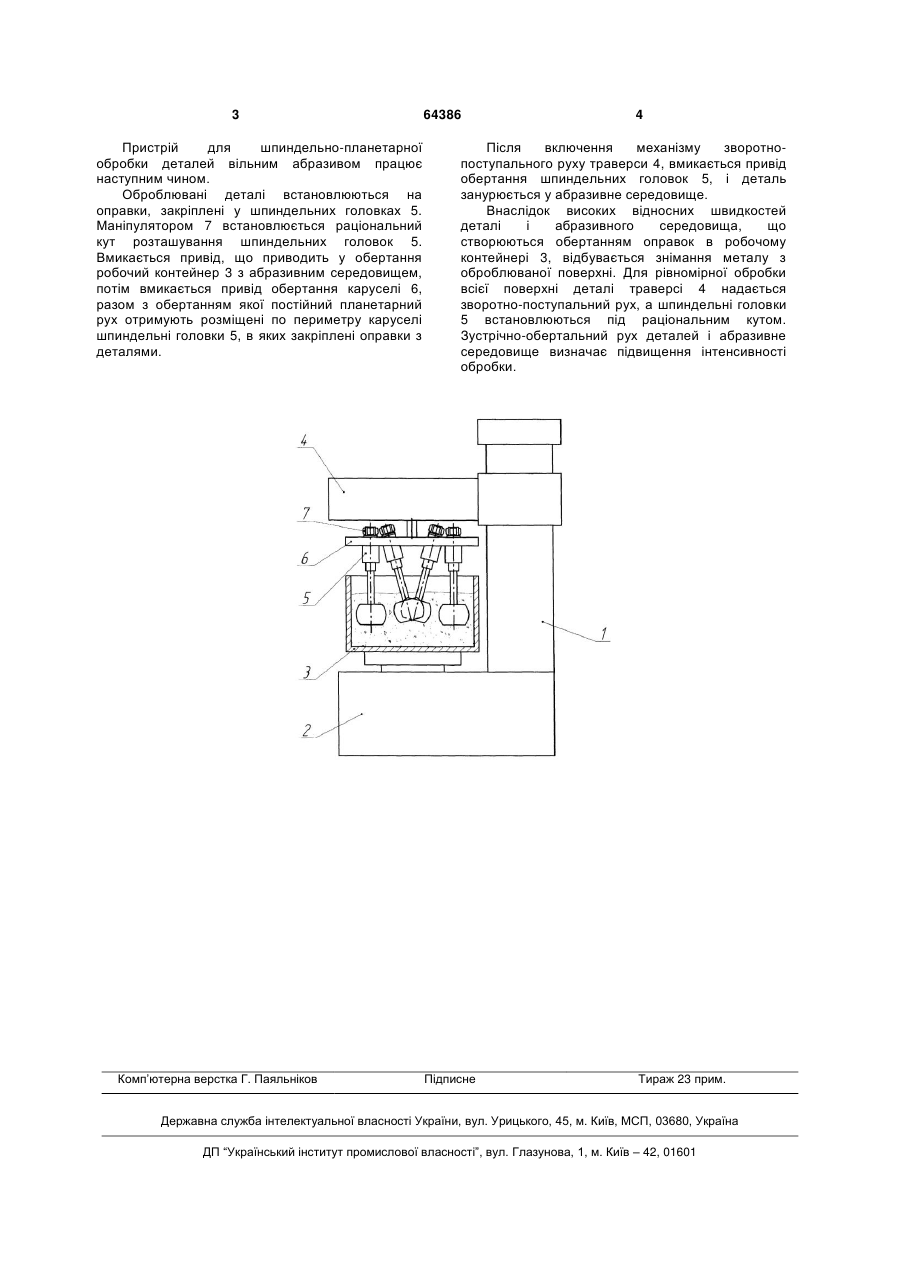

Пристрій для шпиндельно-планетарної обробки деталей, що містить основу, робочий 3 Пристрій для шпиндельно-планетарної обробки деталей вільним абразивом працює наступним чином. Оброблювані деталі встановлюються на оправки, закріплені у шпиндельних головках 5. Маніпулятором 7 встановлюється раціональний кут розташування шпиндельних головок 5. Вмикається привід, що приводить у обертання робочий контейнер 3 з абразивним середовищем, потім вмикається привід обертання каруселі 6, разом з обертанням якої постійний планетарний рух отримують розміщені по периметру каруселі шпиндельні головки 5, в яких закріплені оправки з деталями. Комп’ютерна верстка Г. Паяльніков 64386 4 Після включення механізму зворотнопоступального руху траверси 4, вмикається привід обертання шпиндельних головок 5, і деталь занурюється у абразивне середовище. Внаслідок високих відносних швидкостей деталі і абразивного середовища, що створюються обертанням оправок в робочому контейнері 3, відбувається знімання металу з оброблюваної поверхні. Для рівномірної обробки всієї поверхні деталі траверсі 4 надається зворотно-поступальний рух, а шпиндельні головки 5 встановлюються під раціональним кутом. Зустрічно-обертальний рух деталей і абразивне середовище визначає підвищення інтенсивності обробки. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for spindle planetary machining of parts by free abrasive
Автори англійськоюLubenska Liudmyla Mykhailivna, Nechai Olena Volodymyrivna
Назва патенту російськоюУстройство для шпиндельно-планетарной обработки свободным абразивом
Автори російськоюЛубенская Людмила Михайловна, Нечай Елена Владимировна
МПК / Мітки
МПК: B24B 31/00
Мітки: вільним, пристрій, деталей, абразивом, обробки, шпиндельно-планетарної
