Привід полічастотного грохота

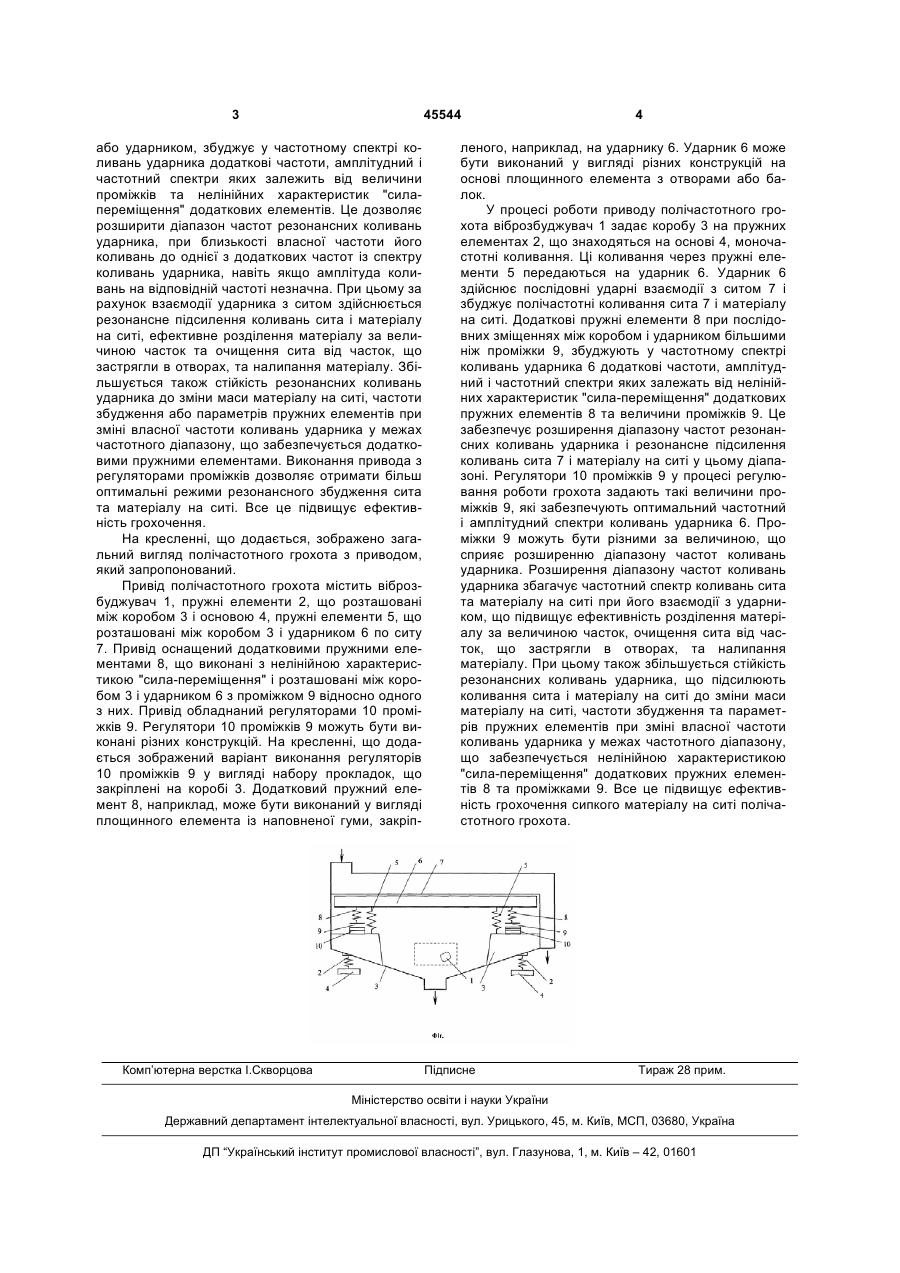

1. Привід полічастотного грохота, який містить віброзбуджувач, пружні елементи, що розташовані 3 45544 або ударником, збуджує у частотному спектрі коливань ударника додаткові частоти, амплітудний і частотний спектри яких залежить від величини проміжків та нелінійних характеристик "силапереміщення" додаткових елементів. Це дозволяє розширити діапазон частот резонансних коливань ударника, при близькості власної частоти його коливань до однієї з додаткових частот із спектру коливань ударника, навіть якщо амплітуда коливань на відповідній частоті незначна. При цьому за рахунок взаємодії ударника з ситом здійснюється резонансне підсилення коливань сита і матеріалу на ситі, ефективне розділення матеріалу за величиною часток та очищення сита від часток, що застрягли в отворах, та налипання матеріалу. Збільшується також стійкість резонансних коливань ударника до зміни маси матеріалу на ситі, частоти збудження або параметрів пружних елементів при зміні власної частоти коливань ударника у межах частотного діапазону, що забезпечується додатковими пружними елементами. Виконання привода з регуляторами проміжків дозволяє отримати більш оптимальні режими резонансного збудження сита та матеріалу на ситі. Все це підвищує ефективність грохочення. На кресленні, що додається, зображено загальний вигляд полічастотного грохота з приводом, який запропонований. Привід полічастотного грохота містить віброзбуджувач 1, пружні елементи 2, що розташовані між коробом 3 і основою 4, пружні елементи 5, що розташовані між коробом 3 і ударником 6 по ситу 7. Привід оснащений додатковими пружними елементами 8, що виконані з нелінійною характеристикою "сила-переміщення" і розташовані між коробом 3 і ударником 6 з проміжком 9 відносно одного з них. Привід обладнаний регуляторами 10 проміжків 9. Регулятори 10 проміжків 9 можуть бути виконані різних конструкцій. На кресленні, що додається зображений варіант виконання регуляторів 10 проміжків 9 у вигляді набору прокладок, що закріплені на коробі 3. Додатковий пружний елемент 8, наприклад, може бути виконаний у вигляді площинного елемента із наповненої гуми, закріп Комп’ютерна верстка І.Скворцова 4 леного, наприклад, на ударнику 6. Ударник 6 може бути виконаний у вигляді різних конструкцій на основі площинного елемента з отворами або балок. У процесі роботи приводу полічастотного грохота віброзбуджувач 1 задає коробу 3 на пружних елементах 2, що знаходяться на основі 4, моночастотні коливання. Ці коливання через пружні елементи 5 передаються на ударник 6. Ударник 6 здійснює послідовні ударні взаємодії з ситом 7 і збуджує полічастотні коливання сита 7 і матеріалу на ситі. Додаткові пружні елементи 8 при послідовних зміщеннях між коробом і ударником більшими ніж проміжки 9, збуджують у частотному спектрі коливань ударника 6 додаткові частоти, амплітудний і частотний спектри яких залежать від нелінійних характеристик "сила-переміщення" додаткових пружних елементів 8 та величини проміжків 9. Це забезпечує розширення діапазону частот резонансних коливань ударника і резонансне підсилення коливань сита 7 і матеріалу на ситі у цьому діапазоні. Регулятори 10 проміжків 9 у процесі регулювання роботи грохота задають такі величини проміжків 9, які забезпечують оптимальний частотний і амплітудний спектри коливань ударника 6. Проміжки 9 можуть бути різними за величиною, що сприяє розширенню діапазону частот коливань ударника. Розширення діапазону частот коливань ударника збагачує частотний спектр коливань сита та матеріалу на ситі при його взаємодії з ударником, що підвищує ефективність розділення матеріалу за величиною часток, очищення сита від часток, що застрягли в отворах, та налипання матеріалу. При цьому також збільшується стійкість резонансних коливань ударника, що підсилюють коливання сита і матеріалу на ситі до зміни маси матеріалу на ситі, частоти збудження та параметрів пружних елементів при зміні власної частоти коливань ударника у межах частотного діапазону, що забезпечується нелінійною характеристикою "сила-переміщення" додаткових пружних елементів 8 та проміжками 9. Все це підвищує ефективність грохочення сипкого матеріалу на ситі полічастотного грохота. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
