Сито грохота

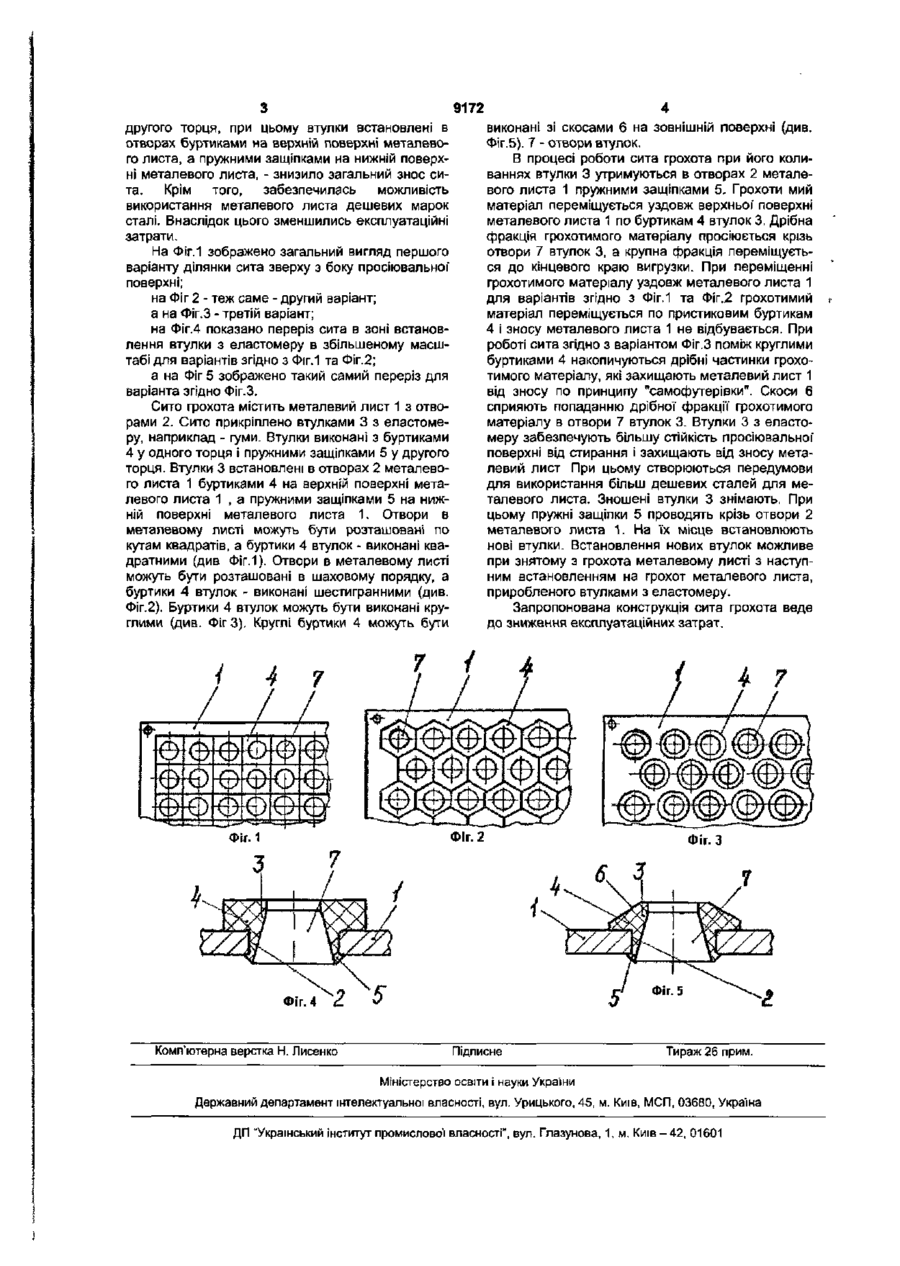

1. Сито грохота, яке містить металевий лист з отворами, яке відрізняється тим, що сито прикріплено втулками з еластомеру, що виконані а буртиками, у одного торця і пружними защіпками у другого торця, при цьому втулки встановлені в отворах буртиками на верхній поверхні металевого листа, а пружними защіпками - на нижній поверхні металевого листа. 2. Сито грохота за п. 1, яке відрізняється тим, що отвори в металевому листі розташовані по кутах квадратів, а буртики втулок виконані квадратними. 3. Сито грохота за п. 1, яке відрізняється тим, що отвори в металевому листі розташовані в шаховому порядку, а буртики втулок виконані шестигранними. 4. Сито грохота за п. 1, яке відрізняється тим, що буртики втулок виконані круглими. 5. Сито грохота за п. 4, яке відрізняється тим, що круглі буртики виконані зі скосами на зовнішній поверхні. Корисна модель відноситься до техніки розділення сипких матеріалів і може бути використана в гірничодобувній, металургійній та інших галузях промисловості. В відомому в теперішній час рівні техніки є відомим аналог - сито грохота за книгою [В.П.Надутый, В.Л.Золотарева, Полимерные просеивающие поверхности виброгрохотов , М., Недра, 1993", стор.119, малюнок 11 г]. Це сито містить лист з отворами. Ці ознаки є загальними з суттєвими ознаками корисної моделі. Крім того, в цьому ситі лист виконаний з гуми. Недолік аналога складається у тому, що внаслідок виконання листа сита з гуми - зменшується жорсткість сита Це перешкоджає використанню сита при грохоченні матеріалів з крупною фракцією. Найближчий аналог - сито грохота з книги [Справочник по обогащению руд. В 3-х т Гл. ред. О.С.Богданов. Т.1 Подготовительные процессы. М., Недра, 1972, стор.28, мал.11а]. Це сито вміщує металевий лист з отворами Ці ознаки є загальними з суттєвими ознаками корисної моделі. Недолік сита, що є найближчим аналогом складається у швидкому зносі металевого листа При цьому, внаслідок того, що металевий лист виконаний з високолегованої сталі, - збільшуються експлуатаційні затрати. В основу корисної моделі покладено задачу зменшити експлуатаційні затрати за рахунок зменшення зносу металевого листа та забезпечення можливості використання металевого листа дешевих марок сталі Поставлена задача вирішується тим, що в ситі грохота, яке містить металевий лист з отворами, згідно корисної моделі, сито прикріплено втулками з еластомеру, що виконані з буртиками у одного торця і пружними защіпками у другого торця, при цьому втулки встановлені в отворах буртиками на верхній поверхні металевого листа, а пружними защіпками на нижній поверхні металевого листа. Отвори в металевому листі можуть бути розташовані по кутам квадратів, а буртики втулок виконані квадратними. Отвори в металевому листі можуть бути розташовані в шаховому порядку, а буртики втулок виконані шестигранними. Буртики втулок можуть бути виконані круглими. Круглі буртики можуть бути виконані зі скосами на зовнішній поверхні. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, якого можна досягти, складається у наступному. У відзнаку від найближчого аналога - прироблення сита втулками з еластомеру, що виконані з буртиками з одного торця і пружними защіпками у CM о 9172 виконані зі скосами Є на зовнішній поверхні (див. Фіг.5). 7 - отвори втулок. В процесі роботи сита грохота при його коливаннях втулки 3 утримуються в отворах 2 металевого листа 1 пружними защіпками 5. Грохоти мий матеріал переміщується уздовж верхньої поверхні металевого листа 1 по буртикам 4 втулок 3. Дрібна фракція грохотимого матеріалу просіюється крізь отвори 7 втулок 3, а крупна фракція переміщується до кінцевого краю вигрузки. При переміщенні грохотимого матеріалу уздовж металевого листа 1 для варіантів згідно з Фіг.1 та Фіг.2 грохотимий матеріал переміщується по пристиковим буртикам 4 і зносу металевого листа 1 не відбувається. При роботі сита згідно з варіантом Фіг.З поміж круглими буртиками 4 накопичуються дрібні частинки грохотимого матеріалу, які захищають металевий лист 1 від зносу по принципу "самофутерівки". Скоси 6 сприяють попаданню дрібної фракції грохотимого матеріалу в отвори 7 втулок 3. Втулки 3 з еластомеру забезпечують більшу стійкість просіювальної поверхні від стирання і захищають від зносу металевий лист При цьому створюються передумови для використання більш дешевих сталей для металевого листа. Зношені втулки 3 знімають. При цьому пружні защіпки 5 проводять крізь отвори 2 металевого листа 1. На їх місце встановлюють нові втулки. Встановлення нових втулок можливе при знятому з грохота металевому листі з наступним встановленням на грохот металевого листа, приробленого втулками з еластомеру. другого торця, при цьому втулки встановлені в отворах буртиками на верхній поверхні металевого листа, а пружними защіпками на нижній поверхні металевого листа, - знизило загальний знос сита. Крім того, забезпечилась можливість використання металевого листа дешевих марок сталі. Внаслідок цього зменшились експлуатаційні затрати. На Фіг.1 зображено загальний вигляд першого варіанту ділянки сита зверху з боку просіювальноі поверхні; на Фіг 2 - теж саме - другий варіант; а на Фіг.З - третій варіант; на ФІг.4 показано переріз сита в зоні встановлення втулки з еластомеру в збільшеному масштабі для варіантів згідно з Фіг.1 та Фіг.2; а на Фіг 5 зображено такий самий переріз для варіанта згідно Фіг.З. Сито грохота містить металевий лист 1 з отворами 2. Сито прикріплено втулками 3 з еластомеру, наприклад - гуми. Втулки виконані з буртиками 4 у одного торця І пружними защіпками 5 у другого торця. Втулки 3 встановлені в отворах 2 металевого листа 1 буртиками 4 на верхній поверхні металевого листа 1 , а пружними защіпками 5 на нижній поверхні металевого листа 1. Отвори в металевому листі можуть бути розташовані по кутам квадратів, а буртики 4 втулок - виконані квадратними (див Фіг.1). Отвори в металевому листі можуть бути розташовані в шаховому порядку, а буртики 4 втулок - виконані шестигранними (див. Фіг.2). Буртики 4 втулок можуть бути виконані круглими (див. Фіг 3). Круглі буртики 4 можуть бути 7 Запропонована конструкція сита грохота веде до зниження експлуатаційних затрат. / Фіг.4 Комп'ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
