Еластичне сито грохота
Номер патенту: 19908
Опубліковано: 15.01.2007
Автори: Шутов Валерій Юрійович, Мостика Юрій Сергійович, Мостика Арсеній Юрійович
Формула / Реферат
1. Еластичне сито грохота, що містить паралельні стрічки, які з'єднані перемичками з утворенням отворів між ними, яке відрізняється тим, що ділянки стрічок в отворах між перемичками мають виступи, які повернені в бік сусідньої стрічки в отворах.
2. Еластичне сито за п. 1, яке відрізняється тим, що виступи виконані в шаховому порядку відносно перемичок.
3. Еластичне сито за п. 1, яке відрізняється тим, що між парою перемичок отворів ділянки стрічок мають декілька виступів.
4. Еластичне сито за п. 3, яке відрізняється тим, що кілька виступів отвору виконані на ділянці однієї стрічки.
5. Еластичне сито за п. 3, яке відрізняється тим, що кілька виступів отвору виконані на ділянках двох стрічок в переміжному порядку.
Текст

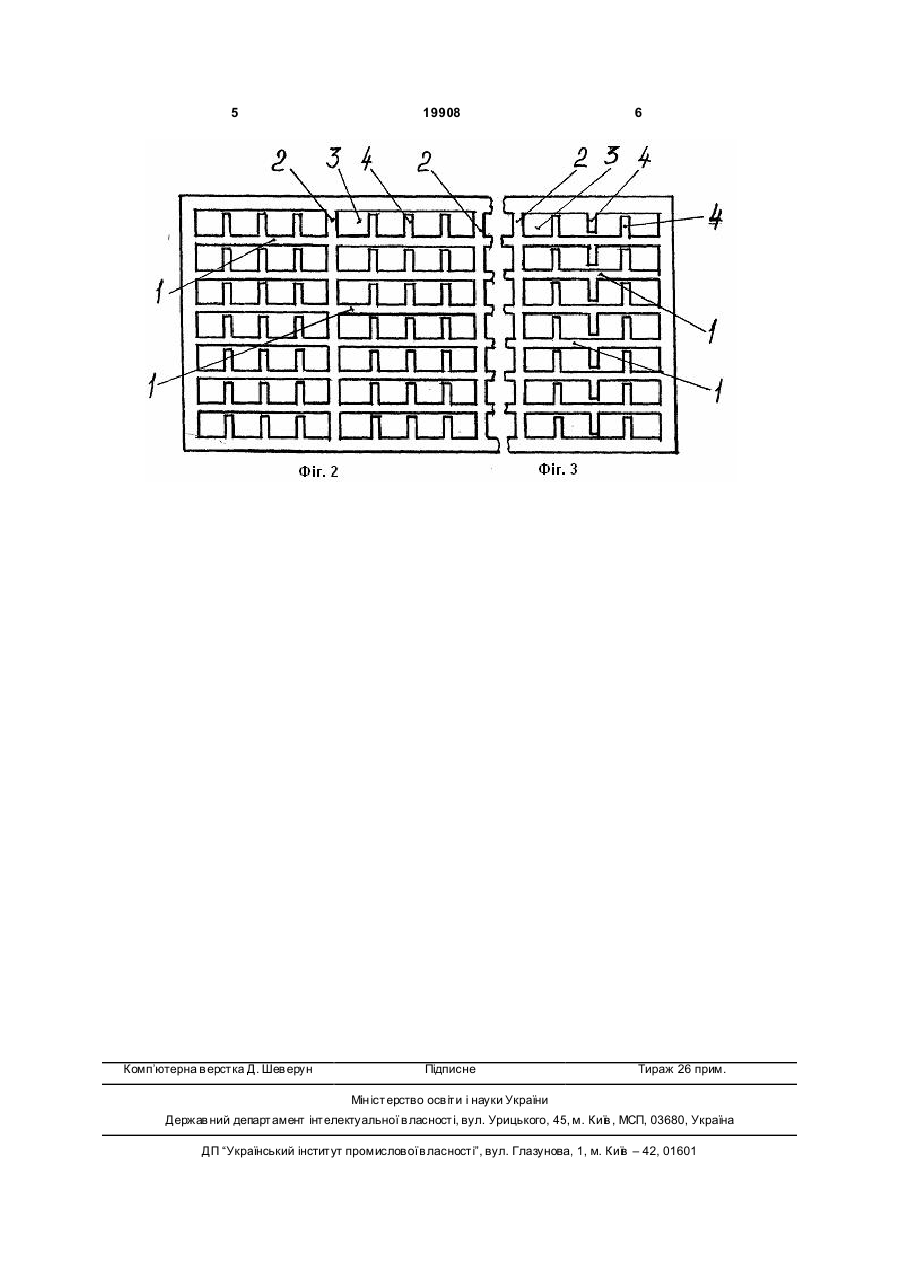

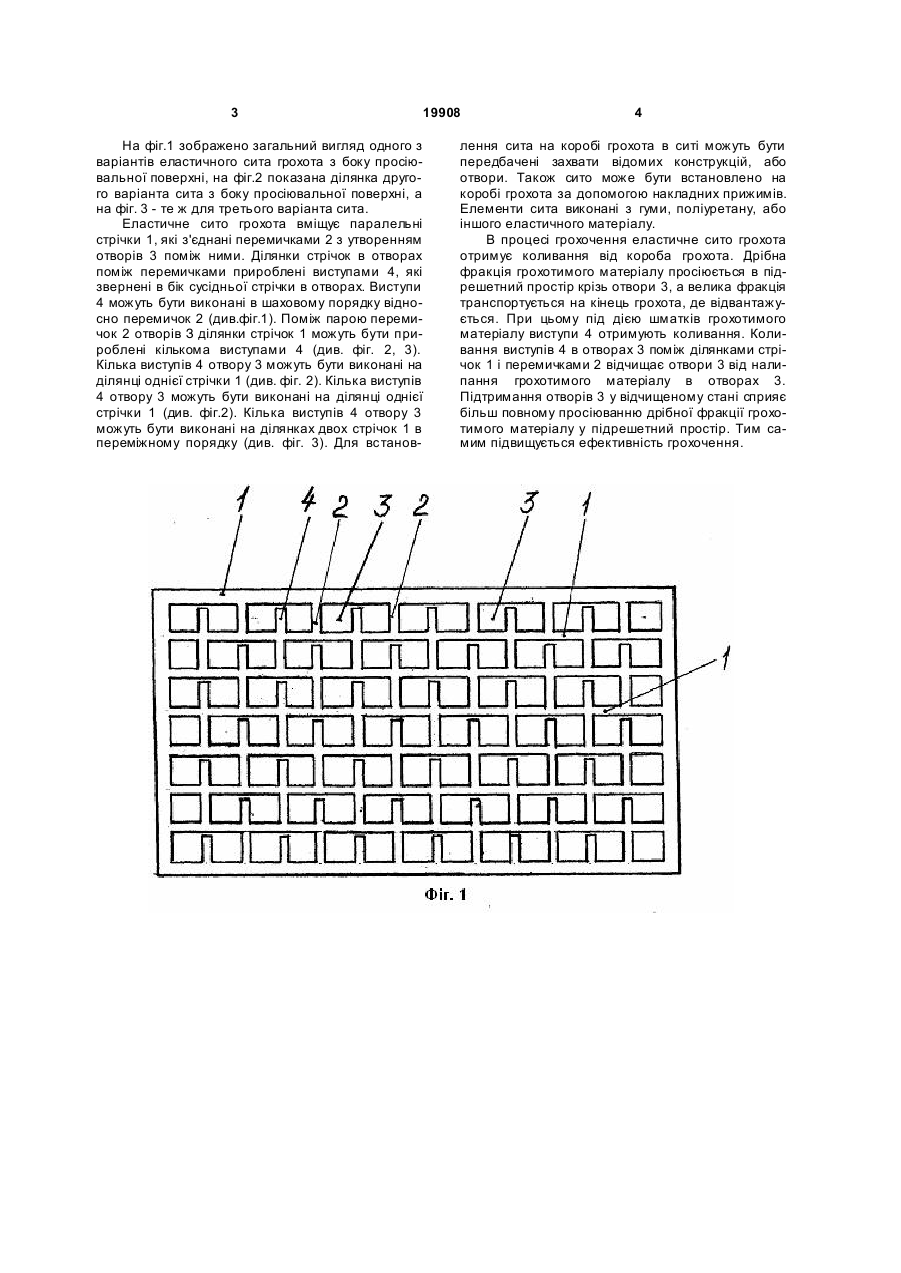

1. Еластичне сито грохота, що містить паралельні стрічки, які з'єднані перемичками з утворенням отворів між ними, яке відрізняється тим, що ділянки стрічок в отворах між перемичками мають виступи, які повернені в бік сусідньої стрічки в отворах. 3 19908 На фіг.1 зображено загальний вигляд одного з варіантів еластичного сита грохота з боку просіювальної поверхні, на фіг.2 показана ділянка другого варіанта сита з боку просіювальної поверхні, а на фіг. 3 - те ж для третього варіанта сита. Еластичне сито грохота вміщує паралельні стрічки 1, які з'єднані перемичками 2 з утворенням отворів 3 поміж ними. Ділянки стрічок в отворах поміж перемичками прироблені виступами 4, які звернені в бік сусідньої стрічки в отворах. Виступи 4 можуть бути виконані в шаховому порядку відносно перемичок 2 (див.фіг.1). Поміж парою перемичок 2 отворів З ділянки стрічок 1 можуть бути прироблені кількома виступами 4 (див. фіг. 2, 3). Кілька виступів 4 отвору 3 можуть бути виконані на ділянці однієї стрічки 1 (див. фіг. 2). Кілька виступів 4 отвору 3 можуть бути виконані на ділянці однієї стрічки 1 (див. фіг.2). Кілька виступів 4 отвору 3 можуть бути виконані на ділянках двох стрічок 1 в переміжному порядку (див. фіг. 3). Для встанов 4 лення сита на коробі грохота в ситі можуть бути передбачені захвати відомих конструкцій, або отвори. Також сито може бути встановлено на коробі грохота за допомогою накладних прижимів. Елементи сита виконані з гуми, поліуретану, або іншого еластичного матеріалу. В процесі грохочення еластичне сито грохота отримує коливання від короба грохота. Дрібна фракція грохотимого матеріалу просіюється в підрешетний простір крізь отвори 3, а велика фракція транспортується на кінець грохота, де відвантажується. При цьому під дією шматків грохотимого матеріалу виступи 4 отримують коливання. Коливання виступів 4 в отворах 3 поміж ділянками стрічок 1 і перемичками 2 відчищає отвори 3 від налипання грохотимого матеріалу в отворах 3. Підтримання отворів 3 у відчищеному стані сприяє більш повному просіюванню дрібної фракції грохотимого матеріалу у підрешетний простір. Тим самим підвищується ефективність грохочення. 5 Комп’ютерна в ерстка Д. Шев ерун 19908 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElastic sieve of screen
Автори англійськоюMostyka Yurii Serhiiovych, Shutov Valerii Yuriiovych, Mostyka Arsenii Yuriiovych
Назва патенту російськоюЭластичное сито грохота
Автори російськоюМостыка Юрий Сергеевич, Мостика Юрий Сергеевич, Шутов Валерий Юрьевич, Мостыка Арсений Юрьевич
МПК / Мітки
МПК: B07B 1/46
Мітки: сито, еластичне, грохота
