Розпилювач рідини в.с.софронова

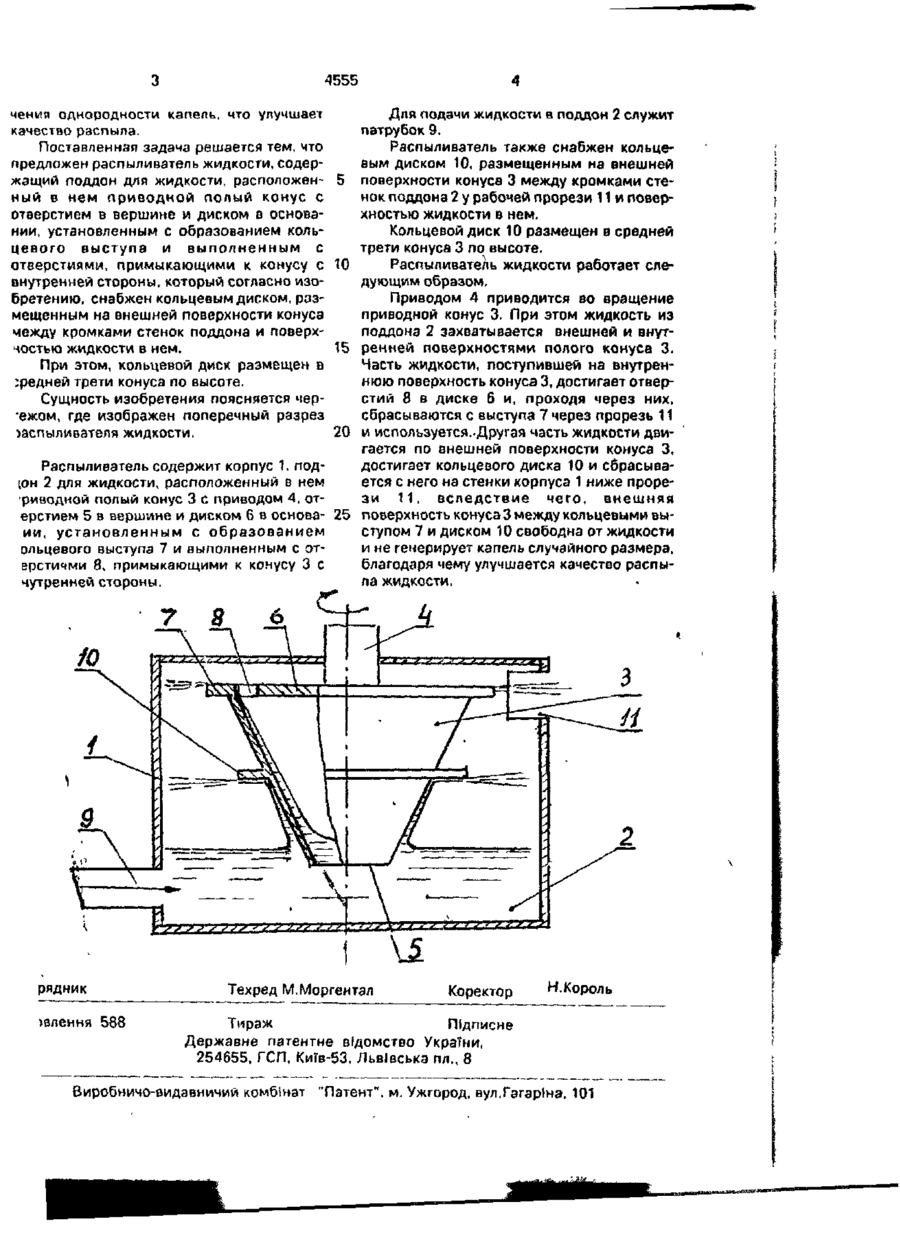

1. Распылитель жидкости, содержащий поддон для жидкости, расположенный в нем приводной полый конус с отверстием в вершине и диском в основании, установленным с образованием кольцевого выступа и выполненным с отверстиями, примыкающими к конусу с внутренней стороны, о т л и ч а ю - щ и й с я тем, что он снабжен кольцевым диском, размещенным на внешней поверхности конуса между кромками стенок поддона и поверхностью жидкости в нем. 2. Распыливатель по п. 1, о т л и ч а ю щ и й с я тем, что кольцевой диск размещен в средней трети конуса по высоте. Изобретение относится к устройствам для распыливания жидкостей и может быть использовано в системах кондиционирования воздуха, диспергирования жидкостей в технологических процессах различных отраслей. Известен рзспыливатель жидкости, включающий приводной конус с насаженными на него дисками, причем прилегающий к приводу диск выполнен сплошным, а остальные диски имеют отверстия у поверхности конуса [1]. са, не достигая кольцевых выступов, что зна чительно ухудшает качество распыла. Известен также распыливатель жидкс сти, выбранный в качестве прототипа, ее держащий п о д д о н для жидкости расположенный в нем приводной полый м Недостатком данного устройства является невысокая производительность, т.к. на внешней поверхности конуса удерживается относительно тонкая пленка жидкости. Кроме того, при использовании вязких жидкостей с н е б о л ь ш и м п о в е р х н о с т н ы м и межфазным натяжением, как, например, нефтепродукты, крупные капли жидкости начинают сбрасываться с поверхности кону НуС С ОТВерСТИеМ В верШИНе И ДИСКОМ В 01 новании, установленным с образование кольцевого выступа и выполненным с отееі стиями, примыкающими к конусу с внутре' ней стороны [2]. Недостатком этого устройства являете сход крупных капель в случайных мест внешней поверхности конуса и их вынос месту организованного сброса вихрем, с разующимся при вращении конуса, что с здает неоднородность капель по крупное и ухудшает качество распыла. В основу изобретения поставлена за, ча усовершенствования конусно-роторь распылиеателей жидкости путем устаної отделителей случайных капель, для обес 4555 чения однородности капель, что улучшает качество распыла. Поставленная задача решается тем, что предложен распыливатель жидкости, содержащий поддон для жидкости, расположенный в нем приводной полый конус с отверстием в вершине и диском в основании, установленным с образованием кольцевого выступа и выполненным с отверстиями, примыкающими к конусу с внутренней стороны, который согласно изобретению, снабжен кольцевым диском, размещенным на внешней поверхности конуса между кромками стенок поддона и поверхностью жидкости в нем. При этом, кольцевой диск размещен в :редней трети конуса по высоте. Сущность изобретения поясняется чертежом, где изображен поперечный разрез >аспыливателя жидкости. 5 10 15 20 Распыливатель содержит корпус 1, подЮн 2 для жидкости, расположенный в нем риводной полый конус 3 с приводом 4, отерстием 5 в вершине и диском 6 в основа- 25 ии, установленным с образованием эльцевого выступа 7 и выполненным с отврстичми 8, примыкающими к конусу 3 с чутренней стороны. 7 Для подачи жидкости в поддон 2 служит патрубок 9. Распыливатель также снабжен кольцевым диском 10, размещенным на внешней поверхности конуса 3 между кромками стенок поддона 2 у рабочей прорези 11 и поверхностью жидкости в нем. Кольцевой диск 10 размещен в средней трети конуса 3 по высоте. Распыливатель жидкости работает следующим образом. Приводом 4 приводится во вращение приводной конус 3. При этом жидкость из поддона 2 захватывается внешней и внутренней поверхностями полого конуса 3. Часть жидкости, поступившей на внутреннюю поверхность конуса 3, достигает отверстий 8 в диске 6 и, проходя через них, сбрасываются с выступа 7 через прорезь 11 и используется.-Другая часть жидкости двигается по внешней поверхности конуса 3, достигает кольцевого диска 10 и сбрасывается с него на стенки корпуса 1 ниже прорези 11, вследствие чего, внешняя поверхность конуса 3 между кольцевыми выступом 7 и диском 10 свободна от жидкости и не генерирует капель случайного размера, благодаря чему улучшается качество распыла жидкости. 8 10 Техред М.Моргентал рядник ЇВЛЄННЯ 588 Коректор Н.Король Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиГв-53, Львівська пл., 8 Виробнмчо-видавничий комбінат "Патент", м. Ужгород, вул.ГагэрЫа, 101
