Формула / Реферат

1. Стенд для випробувань манжетних ущільнень, який складається з електродвигуна, клинопасової передачі, вала на підшипниках кочення, кришки, випробувальних камери та головки, який відрізняється тим, що стенд додатково оснащений фланцем для кріплення манжети, що встановлений з можливістю вільного обертання у випробувальній камері.

2. Стенд за п. 1, який відрізняється тим, що до кришки прикріплені лінійки зі зрівноважувальними вагами, до одного кінця лінійки прикріплена протарована пружина розтягування, а другий кінець лінійки прикріплений до упора.

3. Стенд за п. 1 або 2, який відрізняється тим, що фланець закріплений жорстко, а розтягування пружини фіксується за допомогою індикатора.

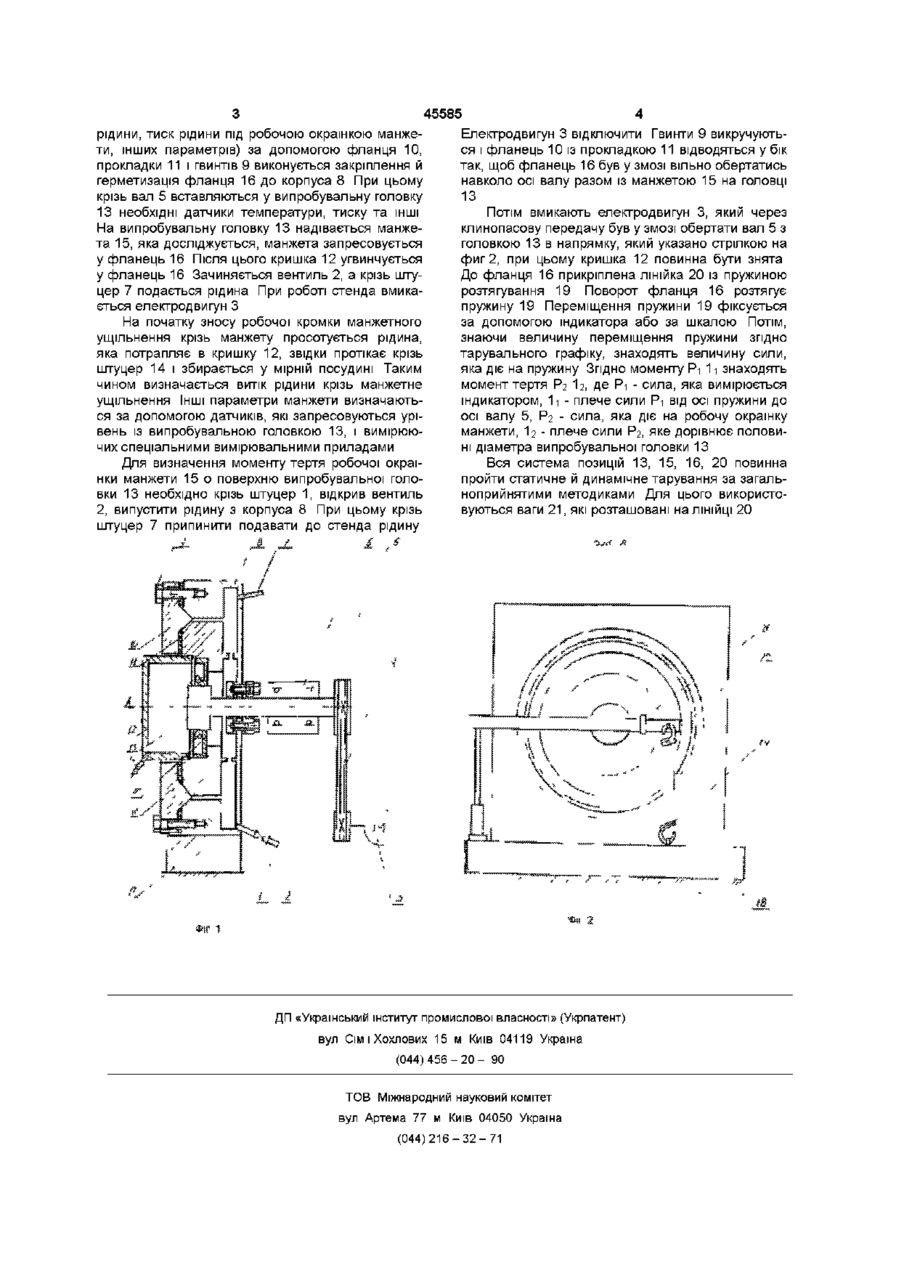

Текст

1 Стенд для випробувань манжетних ущільнень, який складається з електродвигуна, клинопасової передачі, вала на підшипниках кочення, кришки, випробувальних камери та головки, який відрізняється тим, що стенд додатково оснащений фланцем для кріплення манжети, що встановлений з можливістю вільного обертання у випробувальній камері 2 Стенд за п 1, який відрізняється тим, що до кришки прикріплені ЛІНІЙКИ зі зрівноважувальними вагами, до одного кінця ЛІНІЙКИ прикріплена протарована пружина розтягування, а другий кінець Винахід відноситься до ущільнюючої техніки, а саме до стендів для досліджувань параметрів манжетних ущільнень Відомий стенд для досліджувань ущільнень [Авторське свідоцтво СССР №1506322, 1989], в якому для підвищення точності вимірювання невеликих моментів тертя є спеціальний вузол із додатковим валом, який опирається на електромагнітні підшипники і струнні підп'ятники При цьому система вимірювань моменту тертя складається зі стрічкової пружини з дзеркалом і шкалою Недоліком цього стенду є складність виготовлення й настройка при вимірюванні моменту тертя ущільнення Відомий стенд для випробування ущільнень [Авторське свідоцтво СССР №130229, 1960], який складається з електродвигуна, клинопасової передачі, валу привода, який опирається на підшипниковий вузол, випробувальну камеру, яка заповнена рідиною, в котрій установлена випробувальна головка і випробувальне ущільнення, яке скріплено з корпусом камери, і систему вимірювання моменту терта ущільнення, яка складається з гідростатичних ПІДШИПНИКІВ ковзання й ПІДП'ЯТНИКІВ Д Л Я роботи такого стенда потрібен спеціальний насос високого тиску при визначенні моменту тертя ущільнення Мета винаходу — спрощення конструкції стенда з одночасним підвищенням точності вимірювання моментів тертя манжетних ущільнень Поставлена задача досягається тим, що манжетне ущільнення вставлене у вільно обертовий фланець, який за допомогою спеціального фланця з конусом і ущільненням притискується гвинтами до нерухомого корпусу, який прикріплено до підставці Таким чином, при випробуваннях манжети визначаються усі параметри ущільнення, крім моменту тертя Для визначення моменту тертя частково випускається рідина з корпусу і відтискується спеціальний фланець від корпусу Завдяки цьому манжета з вільнообертовим фланцем може також вільно обертатись навколо своєї осі при обертанні електроприводу й валу і можна вимірювати момент тертя манжети о випробувальну головку ЛІНІЙКИ прикріплений до упора 3 Стенд за п 1 або 2, який відрізняється тим, що фланець закріплений жорстко, а розтягування пружини фіксується за допомогою індикатора На фиг 1 зображено стенд для випробування манжетних ущільнень у продольному розрізі На фиг 2 зображено вид А стенда ям випробувань манжетних ущільнень Стенд для випробування манжетних ущільнень складається зі штуцера 1, вентиля 2, електродвигуна 3, клинопасової передачі 4, валу 5, підшипникового вузла 6, штуцера для підводу рідини 7, корпуса 8, гвинтів 9, фланця 10, прокладки 11, кришки 12, випробувальної головки 13, штуцера для відводу рідини 14, випробувальної манжети 15, фланця 16, підставки 17, упора 18, протарувальної пружини розтягування 19, ЛІНІЙКИ 20, ваги 21 Працює стенд для випробування манжетних ущільнень таким чином При визначенні параметрів манжетних ущільнень (витік ущільнювальної ю 00 ю ю рідини, тиск рідини під робочою окраінкою манжети, інших параметрів) за допомогою фланця 10, прокладки 11 і гвинтів 9 виконується закріплення й герметизація фланця 16 до корпуса 8 При цьому крізь вал 5 вставляються у випробувальну головку 13 необхідні датчики температури, тиску та ІНШІ На випробувальну головку 13 надівається манжета 15, яка досліджується, манжета запресовується у фланець 16 Після ЦЬОГО кришка 12 угвинчується у фланець 16 Зачиняється вентиль 2, а крізь штуцер 7 подається рідина При роботі стенда вмикається електродвигун З На початку зносу робочої кромки манжетного ущільнення крізь манжету просотується рідина, яка потрапляє в кришку 12, звідки протікає крізь штуцер 14 і збирається у мірній посудині Таким чином визначається витік рідини крізь манжетне ущільнення Інші параметри манжети визначаються за допомогою датчиків, які запресовуються урівень із випробувальною головкою 13, і вимірюючих спеціальними вимірювальними приладами Для визначення моменту тертя робочої окраінки манжети 15 о поверхню випробувальної головки 13 необхідно крізь штуцер 1, відкрив вентиль 2, випустити рідину з корпуса 8 При цьому крізь штуцер 7 припинити подавати до стенда рідину 45585 Електродвигун 3 відключити Гвинти 9 викручуються і фланець 10 із прокладкою 11 відводяться у бік так, щоб фланець 16 був у змозі вільно обертатись навколо осі валу разом із манжетою 15 на головці 13 Потім вмикають електродвигун 3, який через клинопасову передачу був у змозі обертати вал 5 з головкою 13 в напрямку, який указано стрілкою на фиг 2, при цьому кришка 12 повинна бути знята До фланця 16 прикріплена лінійка 20 із пружиною розтягування 19 Поворот фланця 16 розтягує пружину 19 Переміщення пружини 19 фіксується за допомогою індикатора або за шкалою Потім, знаючи величину переміщення пружини згідно тарувального графіку, знаходять величину сили, яка діє на пружину Згідно моменту Рі 1і знаходять момент тертя Рг І2, де Рі - сила, яка вимірюється індикатором, 1і - плече сили Рі від осі пружини до осі валу 5, Рг - сила, яка діє на робочу окрашку манжети, І2 - плече сили Рг, яке дорівнює половині діаметра випробувальної головки 13 Вся система позицій 13, 15, 16, 20 повинна пройти статичне й динамічне тарування за загальноприйнятими методиками Для цього використовуються ваги 21, які розташовані на ЛІНІЙЦІ 20 ДП «Український інститут промислової власності» (Укрпатент) вул СІМІХОХЛОВИХ 15 м Київ 04119 Україна (044)456-20- 90 ТОВ Міжнародний науковий комітет вул Артема 77 м Київ 04050 Україна (044)216-32-71

Дивитися

Додаткова інформація

Автори англійською

Snihovskyi Fedir Pavlovych, Serbin Anatolii Mykolaiovych

Автори російською

Сниговский Федор Павлович, Сербин Анатолий Миколаевич

МПК / Мітки

МПК: G01M 13/00

Мітки: манжетних, стенд, ущільнень, випробувань
