Пристрій для визначення якості ембріонів

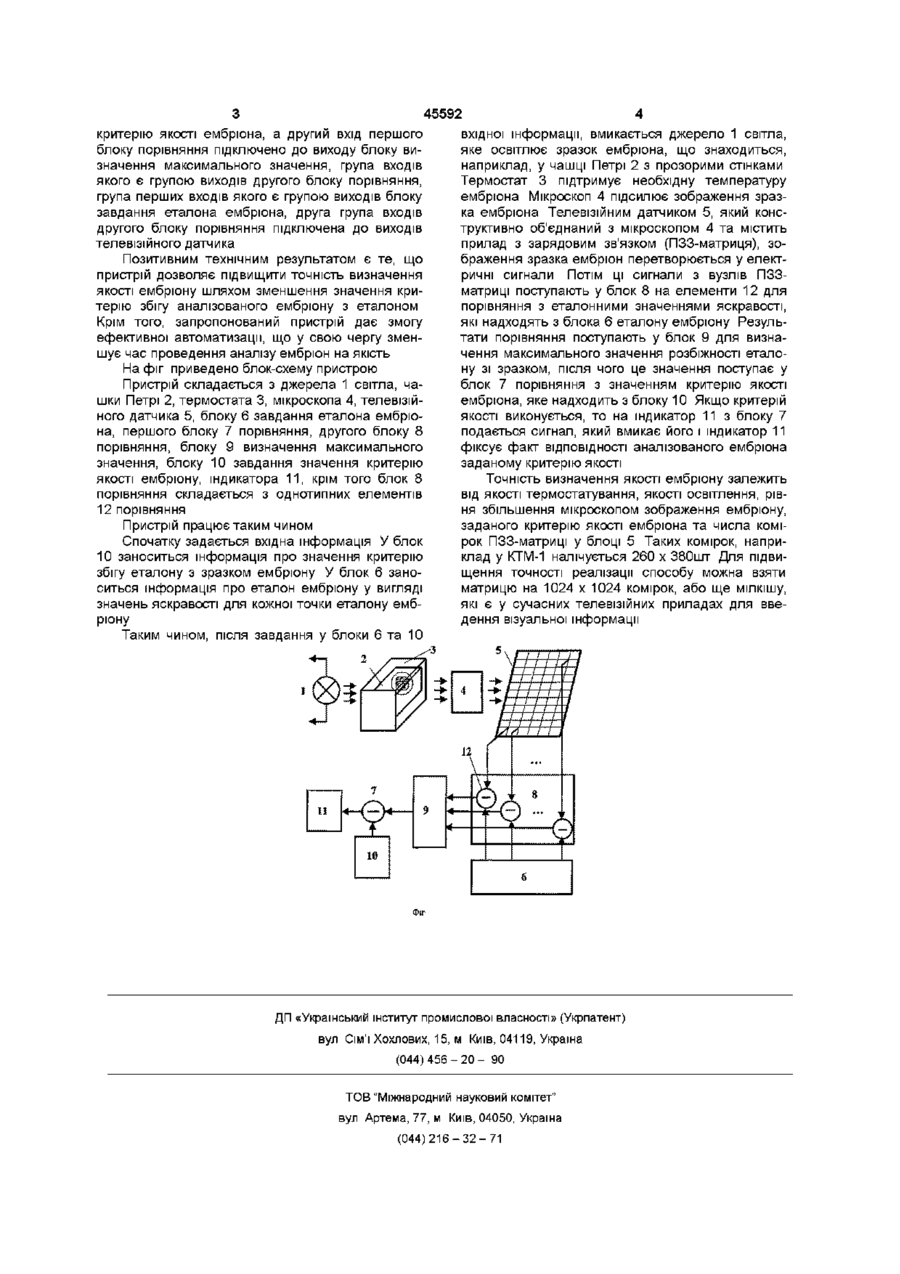

Пристрій для визначення якості ембріонів, який містить джерело світла для освітлення зразка ембріона у прохідному СВІТЛІ, чашку Петрі зі зразком ембріона, термостат, у якому розміщено чашку Петрі, мікроскоп для одержання оптичної інформації про ембріон, при цьому мікроскоп конструктивно з'єднаний з телевізійним датчиком для кодування зображення ембріона, який відрізняється тим, що вводять блок завдання еталона ембріона, перший та другий блоки порівняння, блок визначення максимального значення, блок завдання значення критерію якості ембріона, індикатор, вхід якого підключено до виходу першого блока порівняння, перший вхід якого підключено до виходу блока завдання значення критерію якості ембріона, а другий вхід першого блока порівняння підключено до виходу блока визначення максимального значення, група входів якого є групою виходів другого блока порівняння, група перших входів якого є групою виходів блока завдання еталона ембріона, друга група входів другого блока порівняння підключена до виходів телевізійного датчика Винахід належить до сільського господарства, зокрема до біотехнологм трансплантації ембріонів сільськогосподарських тварин, а саме до визначення якості ембріонів перед їх замороженням та після розмороження Відомий пристрій для визначення якості ембріона, який включає зразок ембріона, який, наприклад, знаходиться у чашці Петрі з поживною речовиною, що освітлюється джерелом світла, мікроскоп з збільшенням у 100 -160 разів [Инструкция по трансплантации эмбрионов крупного рогатого скота М Госагропром СССР, 1987 -91С] Недоліком цього способу є значний час аналізу та мала точність, яка пов'язана з втомою оператора та залежністю від його кваліфікації Найбільш близьким до пропонованого за сукупністю ознак є пристрій, що використовують у способі визначення рухомості сперміїв сільськогосподарських тварин, який включає освітлення розчину сперми у прохідному СВІТЛІ, одержання оптичної інформації, и обробку, кодування на чотири проекції кожного спермія, визначення шляху та швидкості руху кожного спермія [Патент Україна №21719 А, кл A61D19/02, 1998, Бюл №2 Спосіб визначення рухомості сперміїв сільськогосподарських тварин М В Зубець, Ю Є Мегель, В П Путятін] Однак, застосування прототипу пов'язане з низькою точністю та відсутністю критерію винесення кінцевого рішення про якість ембріону В основу винаходу поставлено задачу створення пристрою для визначення якості ембріону шляхом введення еталонного зразка ембріона, порівняння еталону з аналізованим зразком та введенням критеріїв рівня збігу з еталоном для автоматичного винесення кінцевого рішення про якість ембріону - все це дозволяє забезпечити підвищення точності та скоротити час аналізу якості ембріону Задачу досягають тим, що у пристрої для визначення якості ембріонів, який містить джерело світла для освітлення зразка бюматеріалу у прохідному СВІТЛІ, чашку Петрі зі зразком бюматеріалу, термостат у якому розміщено чашку Петрі, мікроскоп для одержання оптичної інформації про ембріон, при цьому мікроскоп конструктивно з'єднаний з телевізійним датчиком для кодування зображення ембріону, згідно з винаходом вводять блок завдання еталона ембріона, перший та другий блоки порівняння, блок визначення максимального значення, блок завдання значення критерію якості ембріона, індикатор, вхід якого підключено до виходу першого блоку порівняння, перший вхід якого підключено до виходу блоку завдання значення ю ю 45592 критерію якості ембріона, а другий вхід першого вхідної інформації, вмикається джерело 1 світла, блоку порівняння підключено до виходу блоку вияке освітлює зразок ембріона, що знаходиться, значення максимального значення, група входів наприклад, у чашці Петрі 2 з прозорими стінками якого є групою виходів другого блоку порівняння, Термостат 3 підтримує необхідну температуру група перших входів якого є групою виходів блоку ембріона Мікроскоп 4 підсилює зображення зраззавдання еталона ембріона, друга група входів ка ембріона Телевізійним датчиком 5, який консдругого блоку порівняння підключена до виходів труктивно об'єднаний з мікроскопом 4 та містить телевізійного датчика прилад з зарядовим зв'язком (ПЗЗ-матриця), зображення зразка ембріон перетворюється у електПозитивним технічним результатом є те, що ричні сигнали Потім ЦІ сигнали з вузлів ПЗЗпристрій дозволяє підвищити точність визначення матриці поступають у блок 8 на елементи 12 для якості ембріону шляхом зменшення значення крипорівняння з еталонними значеннями яскравості, терію збігу аналізованого ембріону з еталоном які надходять з блока 6 еталону ембріону РезульКрім того, запропонований пристрій дає змогу тати порівняння поступають у блок 9 для визнаефективної автоматизації, що у свою чергу зменчення максимального значення розбіжності еталошує час проведення аналізу ембріон на якість ну зі зразком, після чого це значення поступає у На фіг приведено блок-схему пристрою блок 7 порівняння з значенням критерію якості Пристрій складається з джерела 1 світла, чаембріона, яке надходить з блоку 10 Якщо критерій шки Петрі 2, термостата 3, мікроскопа 4, телевізійякості виконується, то на індикатор 11 з блоку 7 ного датчика 5, блоку 6 завдання еталона ембріоподається сигнал, який вмикає його і індикатор 11 на, першого блоку 7 порівняння, другого блоку 8 фіксує факт ВІДПОВІДНОСТІ аналізованого ембріона порівняння, блоку 9 визначення максимального заданому критерію якості значення, блоку 10 завдання значення критерію якості ембріону, індикатора 11, крім того блок 8 Точність визначення якості ембріону залежить порівняння складається з однотипних елементів від якості термостатування, якості освітлення, рів12 порівняння ня збільшення мікроскопом зображення ембріону, заданого критерію якості ембріона та числа коміПристрій працює таким чином рок ПЗЗ-матриці у блоці 5 Таких комірок, наприСпочатку задається вхідна інформація У блок клад у КТМ-1 налічується 260 х 380шт Для підви10 заноситься інформація про значення критерію щення точності реалізації способу можна взяти збігу еталону з зразком ембріону У блок 6 заноматрицю на 1024 х 1024 комірок, або ще мілкішу, ситься інформація про еталон ембріону у вигляді які є у сучасних телевізійних приладах для ввезначень яскравості для кожної точки еталону ембдення візуальної інформації ріону Таким чином, після завдання у блоки 6 та 10 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
