Спосіб визначення якості зразка насіння

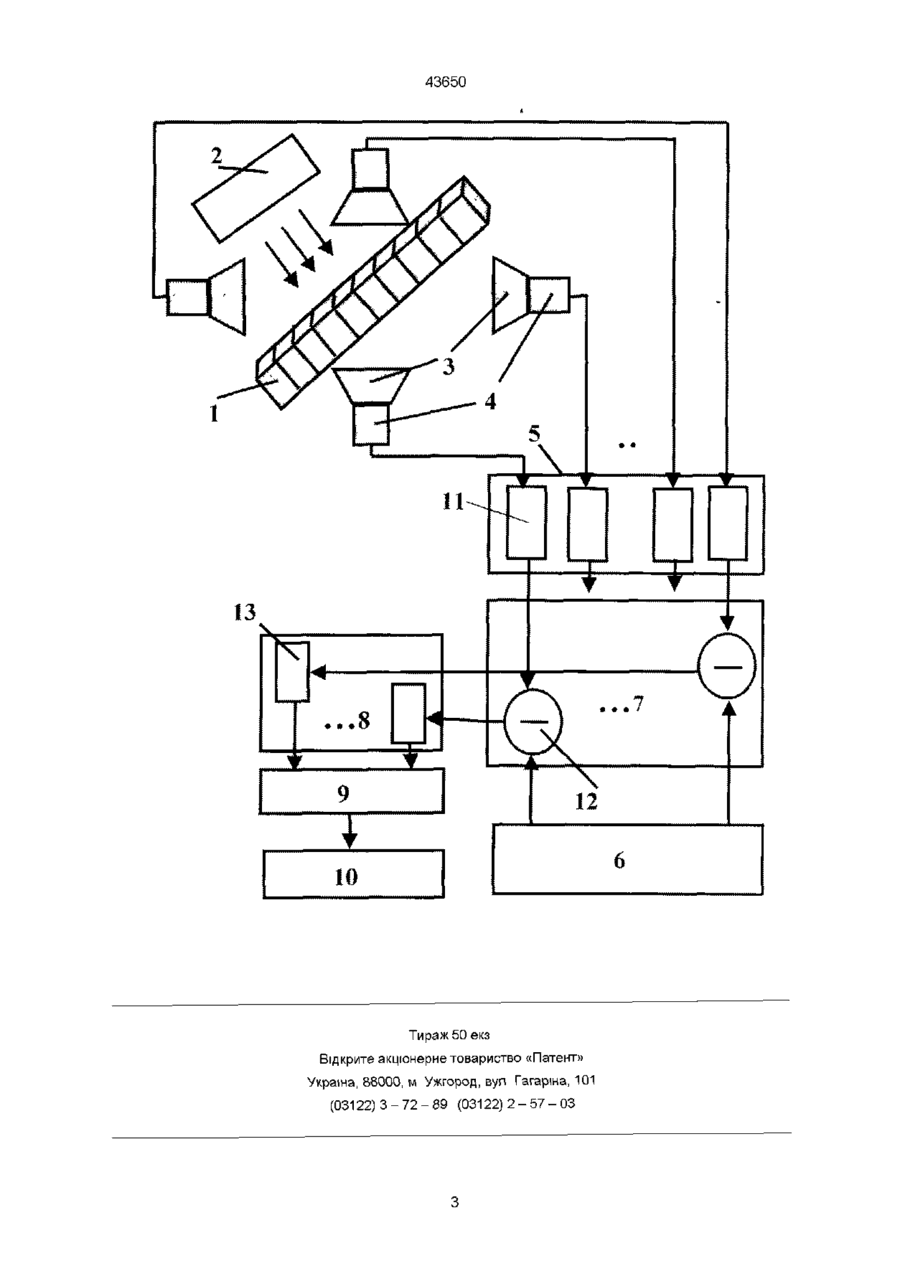

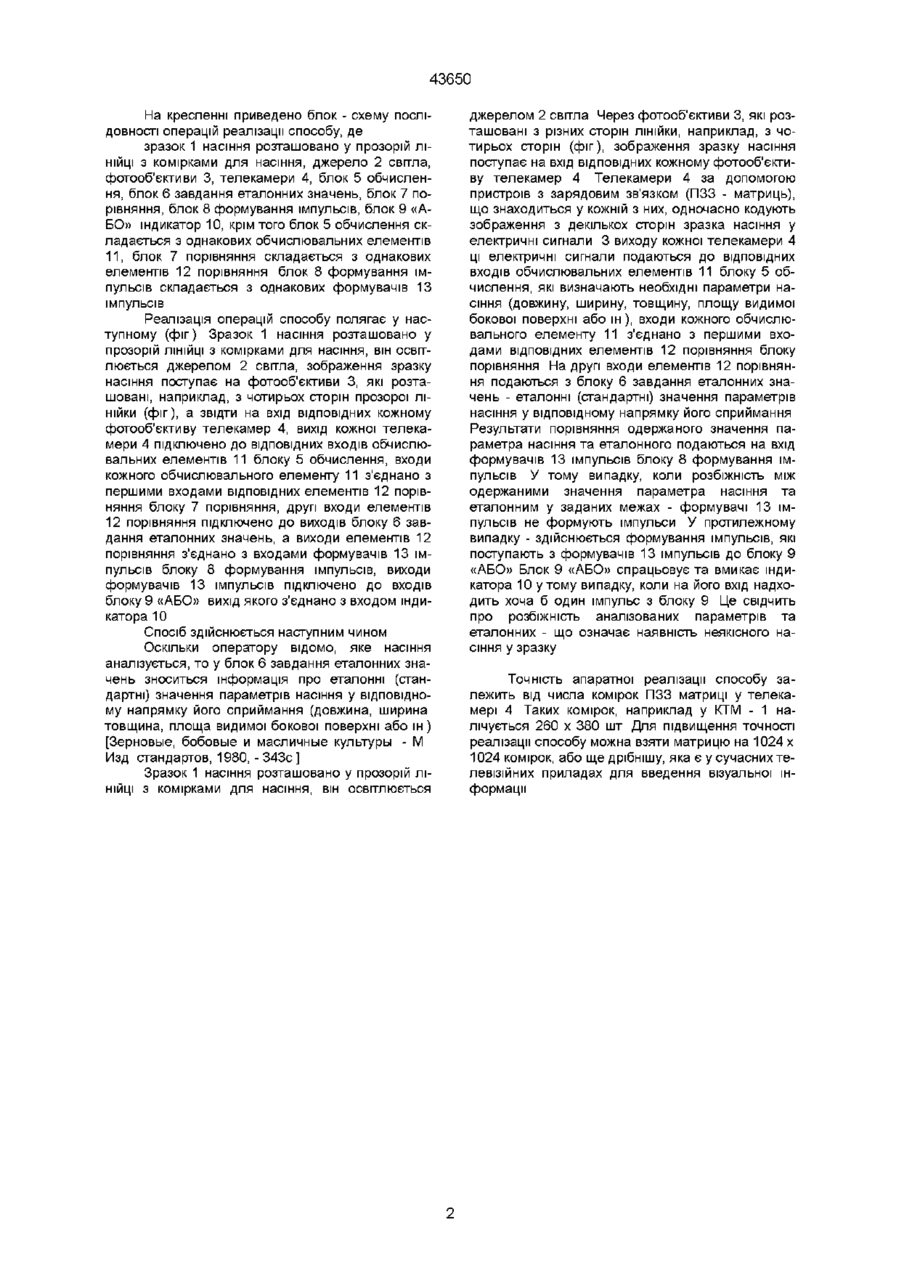

Спосіб визначення якості зразка насіння, що включає освітлення розчину з бюматеріалом у прохідному СВІТЛІ, одержання оптичної інформації та и обробку, яка виконується шляхом кодування зображення у проекціях, який відрізняється тим, що використовують декілька фотооб'єктивів, які конструктивно з'єднані з ВІДПОВІДНИМИ телекамерами, котрі за допомогою пристрою з зарядовим зв'язком (ПЗЗ - матриці), що знаходиться у кожній з них, кодують зображення насіння у ВІДПОВІДНИХ напрямках, здійснюється порівняння одержаних значень параметрів насіння та еталонних, якщо вони всі збігаються у допустимих межах, то насіння вважається якісним, у протилежному випадку, коли хоча б по одному параметру є розбіжність - насіння вважається неякісним Винахід належить до сільського господарства, зокрема насінництва та контролю якості посівного насіння кулеподібного типу, зокрема бобових культур Широко відомий спосіб визначення якості зразка насіння шляхом його візуального аналізу оператором [Зерновые, бобовые и масличные культуры - М Изд стандартов, 1980 - С 260 271 ] Недоліком цього способу є значний час аналізу якості насіння та мала точність, яка пов'язана з втомою оператора Найбільш близьким до пропонованого за сукупністю ознак є спосіб визначення рухомості сперміїв сільськогосподарських тварин, який включає освітлення розчину сперми у прохідному СВІТЛІ, одержання оптичної інформації, и обробку, кодування на чотири проекції кожного спермія, визначення шляху та швидкості руху кожного спермія [Патент України №21719А,кл А61 D 19/02 1998, Бюл № 2 Спосіб визначення рухомості сперміїв сільськогосподарських тварин МВ Зубець, Ю Є Мегель, В П Путятін] Однак, при всіх позитивних якостях прототипу його застосування та реалізація зв'язана з необхідністю значної доробки технічного та програмною забезпечення В основу винаходу поставлено задачу створення ефективного способу визначення якості зразка насіння шляхом реєстрації та аналізу зображення зразка насіння у декількох напрямках, при цьому, якщо у всіх напрямках контролю насіння відповідає заданим вимогам, то воно вважається якісним Такого технічного результату можна досягти, якщо у спосіб визначення рухомості мікробіологічних об'єктів, який містить освітлення розчину з бюматеріалом у прохідному СВІТЛІ, одержання оптичної інформації та и обробку, яка виконується шляхом кодування зображення у проекціях, згідно з винаходом вводиться декілька фотооб'єктивів, які конструктивно з'єднані з ВІДПОВІДНИМИ телекамерами, котрі за допомогою пристрою з зарядовим зв'язком (ПЗЗ-матриці), що знаходиться у кожній з них, кодують зображення насіння у ВІДПОВІДНИХ напрямках, здійснюється порівняння одержаних значень параметрів насіння та еталонних, якщо вони збігаються у допустимих межах, то насіння вважається якісним, у протилежному випадку, коли хоча б по одному параметру є розбіжність насіння вважається неякісним Позитивним технічним результатом є те, що спосіб дозволяє забезпечити підвищення точності та скоротити час аналізу зразка насіння, крім того спосіб дає змогу ефективної автоматизації цієї операції технологічного процесу контролю якості насіння при його переробці та зберіганні Зоя При пошуку в патентній та науково-технічній лггературі не знайдено об'єктів з ознаками, подібними до відрізняючих ознак технічного рішення, що заявляється, на підставі чого можна зробити висновок про ВІДПОВІДНІСТЬ його критерію «суттєві ВІДМІННОСТІ» о ю (О со 43650 На кресленні приведено блок - схему ПОСЛІДОВНОСТІ операцій реалізації способу, де зразок 1 насіння розташовано у прозорій ЛІНІЙЦІ з комірками для насіння, джерело 2 світла, фотооб'єктиви 3, телекамери 4, блок 5 обчислення, блок 6 завдання еталонних значень, блок 7 порівняння, блок 8 формування імпульсів, блок 9 «АБО» індикатор 10, крім того блок 5 обчислення складається з однакових обчислювальних елементів 11, блок 7 порівняння складається з однакових елементів 12 порівняння блок 8 формування імпульсів складається з однакових формувачів 13 імпульсів Реалізація операцій способу полягає у наступному (фіг) Зразок 1 насіння розташовано у прозорій ЛІНІЙЦІ з комірками для насіння, він освітлюється джерелом 2 світла, зображення зразку насіння поступає на фотооб'єктиви 3, які розташовані, наприклад, з чотирьох сторін прозорої ЛІНІЙКИ (фіг), а звідти на вхід ВІДПОВІДНИХ кожному фотооб'єктиву телекамер 4, вихід кожної телекамери 4 підключено до ВІДПОВІДНИХ входів обчислювальних елементів 11 блоку 5 обчислення, входи кожного обчислювального елементу 11 з'єднано з першими входами ВІДПОВІДНИХ елементів 12 порівняння блоку 7 порівняння, другі входи елементів 12 порівняння підключено до виходів блоку 6 завдання еталонних значень, а виходи елементів 12 порівняння з'єднано з входами формувачів 13 імпульсів блоку 8 формування імпульсів, виходи формувачів 13 імпульсів підключено до входів блоку 9 «АБО» вихід якого з'єднано з входом індикатора 10 Спосіб здійснюється наступним чином Оскільки оператору відомо, яке насіння аналізується, то у блок 6 завдання еталонних значень зноситься інформація про еталонні (стандартні) значення параметрів насіння у відповідному напрямку його сприймання (довжина, ширина товщина, площа видимої бокової поверхні або ш) [Зерновые, бобовые и масличные культуры - М Изд стандартов, 1980, - 343с] Зразок 1 насіння розташовано у прозорій ЛІНІЙЦІ з комірками для насіння, він освітлюється джерелом 2 світла Через фотооб'єктиви 3, які розташовані з різних сторін ЛІНІЙКИ, наприклад, з чотирьох сторін (фіг), зображення зразку насіння поступає на вхід ВІДПОВІДНИХ кожному фотооб'єктиву телекамер 4 Телекамери 4 за допомогою пристроїв з зарядовим зв'язком (ПЗЗ - матриць), що знаходиться у кожній з них, одночасно кодують зображення з декількох сторін зразка насіння у електричні сигнали 3 виходу кожної телекамери 4 ці електричні сигнали подаються до ВІДПОВІДНИХ ВХОДІВ обчислювальних елементів 11 блоку 5 обчислення, які визначають необхідні параметри насіння (довжину, ширину, товщину, площу видимої бокової поверхні або ш), входи кожного обчислювального елементу 11 з'єднано з першими входами ВІДПОВІДНИХ елементів 12 порівняння блоку порівняння На другі входи елементів 12 порівняння подаються з блоку 6 завдання еталонних значень - еталонні (стандартні) значення параметрів насіння у відповідному напрямку його сприймання Результати порівняння одержаного значення параметра насіння та еталонного подаються на вхід формувачів 13 імпульсів блоку 8 формування імпульсів У тому випадку, коли розбіжність між одержаними значення параметра насіння та еталонним у заданих межах - формувачі 13 імпульсів не формують імпульси У протилежному випадку - здійснюється формування імпульсів, які поступають з формувачів 13 імпульсів до блоку 9 «АБО» Блок 9 «АБО» спрацьовує та вмикає індикатора 10 утому випадку, коли на його вхід надходить хоча б один імпульс з блоку 9 Це свідчить про розбіжність аналізованих параметрів та еталонних - що означає наявність неякісного насіння у зразку Точність апаратної реалізації способу залежить від числа комірок ПЗЗ матриці у телекамері 4 Таких комірок, наприклад у КТМ - 1 налічується 260 х 380 шт Для підвищення точності реалізації способу можна взяти матрицю на 1024 х 1024 комірок, або ще дрібнішу, яка є у сучасних телевізійних приладах для введення візуальної інформації 43650 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3 43650
