Кільцевий буровий робочий орган з анкерним пристроєм

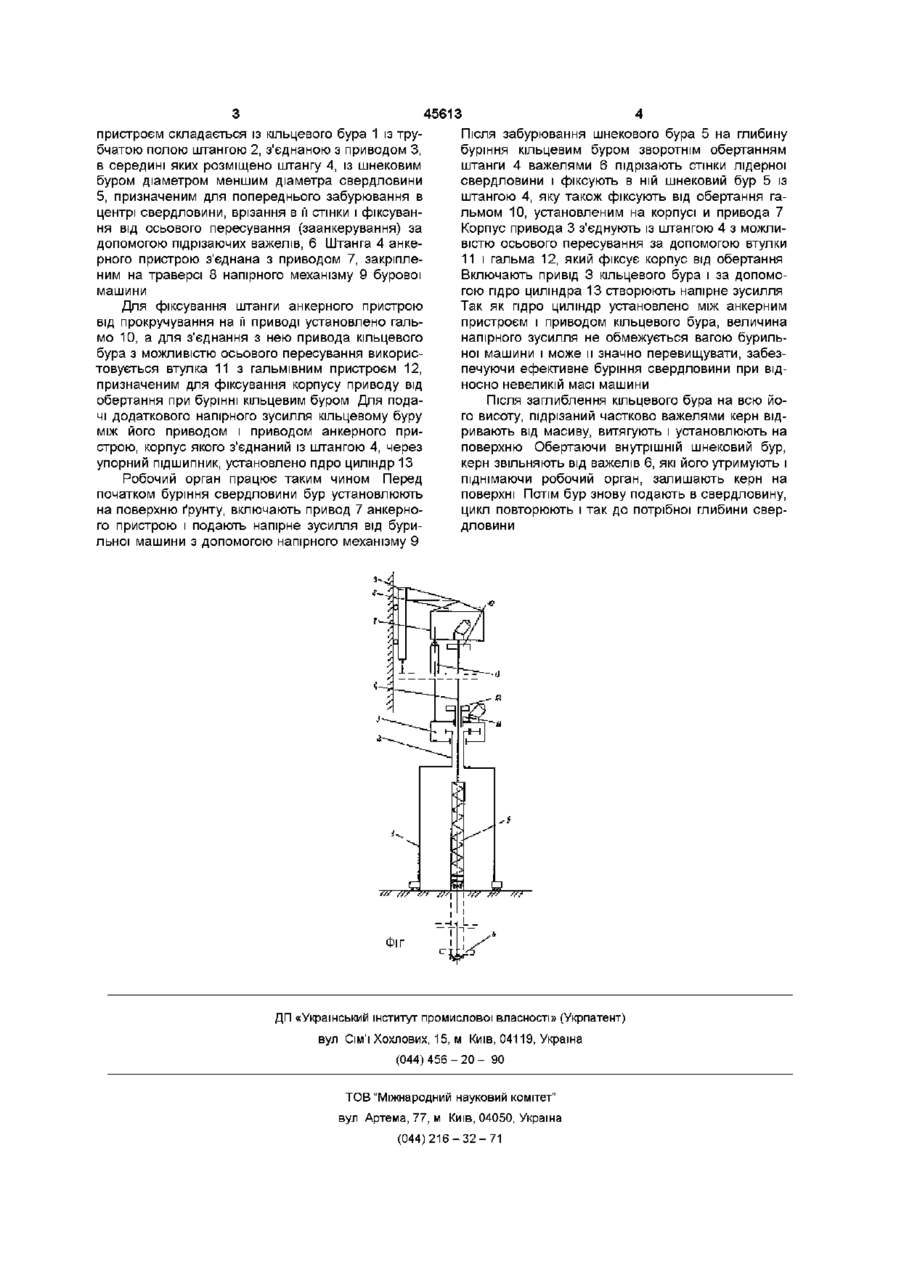

Кільцевий буровий робочий орган з анкерним пристроєм, що містить циліндричний бур із трубчатою полою штангою, який відрізняється тим, що центральний анкерний пристрій являє собою штангу і шнековий бур діаметром, набагато меншим діаметра свердловини, який призначений для попереднього забурювання в центрі свердловини, врізання в и стінки і фіксування від осьового пересування, наприклад, за допомогою висувних підрізаючих важелів, що діють при зворотному обертанні штанги, а додаткове напірне зусилля на кільцевий бур при бурінні свердловини створюється гідроциліндром або іншим пристроєм, закріпленим з можливістю обертання одним кінцем до зафіксованої штанги анкерного пристрою, а іншим - до приводу кільцевого бура, з'єднаного з нею з можливістю подовженого осьового пересування Винахід належить до землерийного машинобудування, а саме до робочих органів машин циклічної дії ВІДОМІ робочі органи, призначені для видалення керна із свердловини, що складаються з різального органу з пристроями для підрізання [а с №1041666, СРСР, 1982, МКИ Е21В7/24] Недоліком даного технічного рішення є те, що їх конструкції досить складні, так як мають у верхній частині важільну систему, а також вертикальні вали, які керують роботою кернопідрізаючих ножів При бурінні свердловин великого діаметра в міцних і мерзлих ґрунтах, наприклад, під стовпчасті фундаменти будівельних споруд, використовують бурові робочі органи з твердосплавними різцями, які можуть забезпечити розробку вказаних ґрунтів існуючими бурильними машинами невеликої потужності, призначені для слабких ґрунтів Але для ефективної роботи таких бурових робочих органів необхідно створювати велике напірне зусилля, яке не завжди можна одержати на існуючих бурильних машинах із-за їх недостатньої маси Використання кільцевих робочих органів, в яких на відміну від суцільного буріння створюється тільки кільцевий проріз, частково підвищує ефективність буріння, так як напірне зусилля діє на меншу площу, але при бурінні свердловини діаметром, наприклад, 750-900 мм в міцних і мерзлих ґрунтах сучасними бурильними машинами напірного зусилля, яке можна ними створити, недостат ньо Таким чином, в основі винаходу стоїть задача підвищити ефективність буріння свердловин великого діаметру в міцних і мерзлих ґрунтах існуючими бурильними машинами, які мають невелику масу і потужність, за рахунок використання кільцевих бурових робочих органів, оснащених пристроєм для одержання додаткового напірного зусилля, яке може перевищувати вагу бурильної машини Поставлена задача вирішується тим, що у відомому робочому органі, що має центральний анкерний пристрій для створення додаткового напірного зусилля при бурінні міцних ґрунтів, що являє собою штангу і шнековий бур діаметром, набагато меншим діаметра свердловини, призначений для попереднього забурювання в центрі свердловини, врізання в її стінки і фіксування від осьового пересування, наприклад, за допомогою висувних підрізаючих важелів, що діють при зворотному обертанні штанги, а додаткове напірне зусилля на кільцевий бур при бурінні свердловини створюється гідро циліндром або іншим пристроєм, закріпленим з можливістю обертання одним кінцем до зафіксованої штанги анкерного пристрою, а іншим - до приводу кільцевого бура, з'єднаного з нею з можливістю подовженого осьового пересування Схема побудови запропонованого кільцевого бурового робочого органу і принцип його роботи показані на рисунку Кільцевий буровий робочий орган з анкерним СО (О Ю 45613 пристроєм складається із кільцевого бура 1 із труПісля забурювання шнекового бура 5 на глибину бчатою полою штангою 2, з'єднаною з приводом З, буріння кільцевим буром зворотнім обертанням в середині яких розміщено штангу 4, із шнековим штанги 4 важелями 6 підрізають стінки лідерної буром діаметром меншим діаметра свердловини свердловини і фіксують в ній шнековий бур 5 із 5, призначеним для попереднього забурювання в штангою 4, яку також фіксують від обертання гацентрі свердловини, врізання в її стінки і фіксуванльмом 10, установленим на корпусі и привода 7 ня від осьового пересування (заанкерування) за Корпус привода 3 з'єднують із штангою 4 з можлидопомогою підрізаючих важелів, 6 Штанга 4 анкевістю осьового пересування за допомогою втулки рного пристрою з'єднана з приводом 7, закріпле11 і гальма 12, який фіксує корпус від обертання ним на траверсі 8 напірного механізму 9 бурової Включають привід 3 кільцевого бура і за допомомашини гою гідро циліндра 13 створюють напірне зусилля Так як гідро циліндр установлено між анкерним Для фіксування штанги анкерного пристрою пристроєм і приводом кільцевого бура, величина від прокручування на її приводі установлено гальнапірного зусилля не обмежується вагою бурильмо 10, а для з'єднання з нею привода кільцевого ної машини і може и значно перевищувати, забезбура з можливістю осьового пересування викориспечуючи ефективне буріння свердловини при відтовується втулка 11 з гальмівним пристроєм 12, носно невеликій масі машини призначеним для фіксування корпусу приводу від обертання при бурінні кільцевим буром Для подаПісля заглиблення кільцевого бура на всю йочі додаткового напірного зусилля кільцевому буру го висоту, підрізаний частково важелями керн відміж його приводом і приводом анкерного приривають від масиву, витягують і установлюють на строю, корпус якого з'єднаний із штангою 4, через поверхню Обертаючи внутрішній шнековий бур, упорний підшипник, установлено гідро циліндр 13 керн звільняють від важелів 6, які його утримують і піднімаючи робочий орган, залишають керн на Робочий орган працює таким чином Перед поверхні Потім бур знову подають в свердловину, початком буріння свердловини бур установлюють цикл повторюють і так до потрібної глибини сверна поверхню ґрунту, включають привод 7 анкернодловини го пристрою і подають напірне зусилля від бурильної машини з допомогою напірного механізму 9 Фіг ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
