Вітродвигун

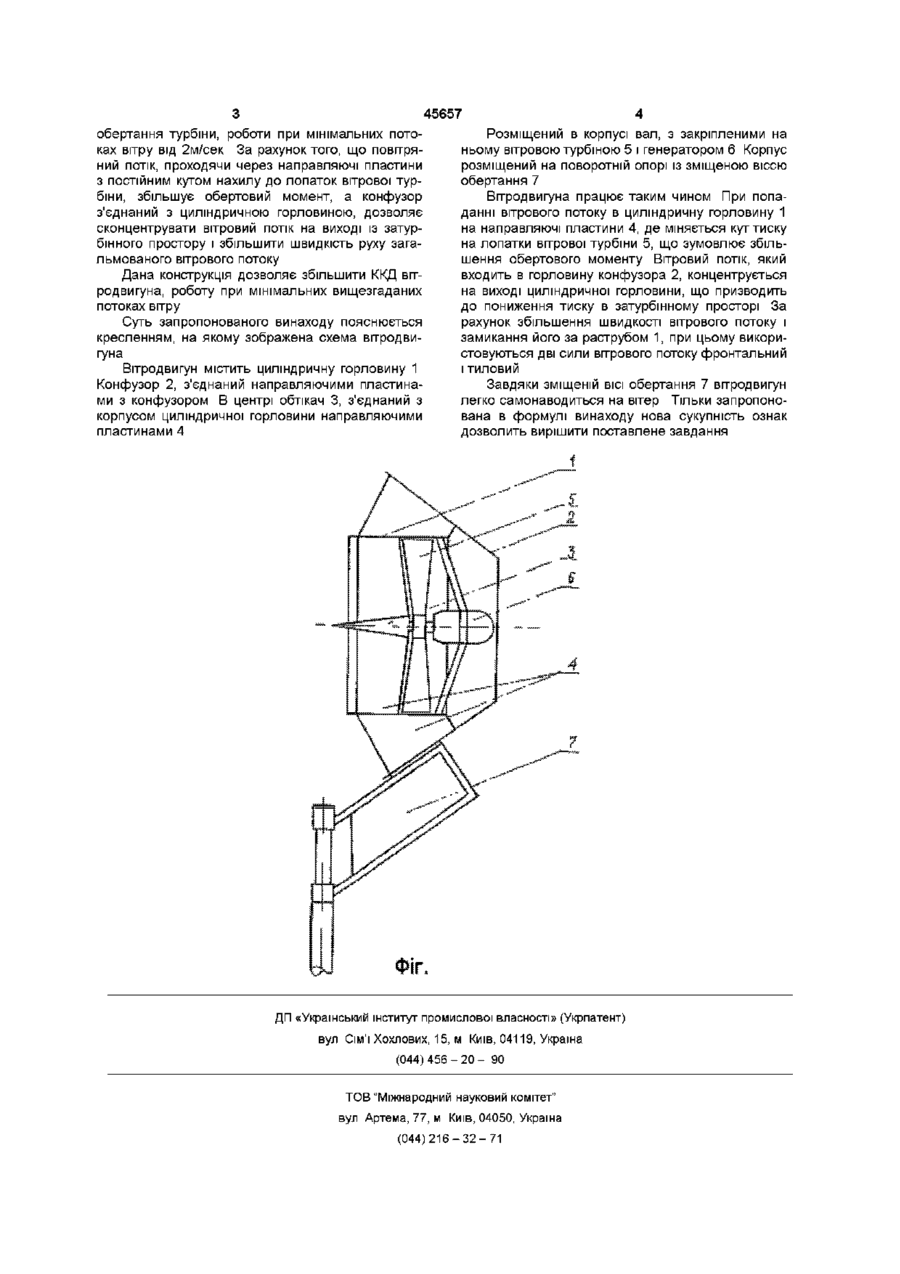

Вітродвигун, що містить поворотну опору із встановленим на ній корпусом, який має вхідний конфузор, циліндричну горловину і вихідний кон фузор, розміщений в корпусі вал з закріпленими на ньому в зоні горловини направляючими регулюючими пластинами і турбіною, який відрізняється тим, що корпус розміщений на опорі із зміщеною віссю обертання, вхідною циліндричною горловиною з'єднано з конфузором направляючими пластинами, в центрі обтікач, з'єднаний з корпусом циліндричної горловини направляючими пластинами Винахід відноситься до вітроенергетики і може бути використаний для забезпечення електроенергією різних споживачів фермерських господарств, освітлення доріг, подачі електроенергії в електромережі ВІДОМІ вітродвигуни закритого типу, де вітрова турбіна змонтована в циліндричному корпусі, з конфузорним входом вітрового потоку і дифузорним підсилювачем на виході із затурбінного простору (див опис до патенту на винахід кл F03D1/04 U А 13984 С1) Найближчим аналогом вітродвигуна, що заявляється, вибраним як прототип, є вітродвигун, що містить поворотну опору, закріплений на ній корпус з вхідним конфузором, вихідним дифузором розміщений в корпусі вал з закріпленою на ньому в зоні горловини турбіною та регулюючим направляючим апаратом (див опис до патенту на винахід кл F03D1/04UA7789A) Загальними суттєвими ознаками відомого вітродвигуна та вітродвигуна, що заявляється, є корпус з вхідною горловиною, розміщеним в корпусі валом, на якому закріплено вітротурбіну та направляючі лопатки При роботі відомого вітродвигуна вітровий потік потрапляє в конфузор 1, далі на лопатки направляючого механізму 6, звідки на вітрове колесо З, яке розміщено в горловині циліндричної частини корпуса 2 Попадаючи в затурбінний простір вітровий потік загальмовується, але дія поверхового потоку, яка стискається по периметру дифузора 4 допомагає руху повітря за рахунок утворення низького тиску у внутрішній частині дифузора Проте вітровий потік, попадаючи в конфузор завихрюється внаслідок зустрічних потоків з обтікача і конфузора Таким чином втрачається швидкість вітрового потоку Конфузор загороджує більшу частину вітрового потоку, зменшуючи ефективність дифузора Великий раструб дифузора малоефективний при виході загальмованого вітрового потоку із затурбінного простору Велика довжина по горизонталі зумовлює нестійкість конструкції, яка змонтована на одній опоРі В основу винаходу поставлена задача вдосконалення вітрового двигуна, в якому завдяки новій компоновці і моделюванню вітрового потоку збільшується швидкість вітрової турбіни, зменшуються габарити, корпус вітродвигуна, закріплений на зміщеній ВІСІ обертання, зумовлює краще самонаведення на вітер Поставлена задача вирішується тим, що в вітровому двигуні, який містить поворотну опору із зміщеною віссю обертання на вітер, з закріпленим на ній корпусом, вхідною циліндричною горловиною в центрі обтікач, з'єднаний з корпусом циліндричної горловини направляючими пластинами, вихід циліндричної горловини з'єднано з конфузором направляючими пластинами, розміщений в корпусі вал, з закріпленою на нього в циліндричній горловині турбіною ВІДПОВІДНО ДО винаходу корпус розміщено на поворотній опорі із зміщеною віссю обертання, циліндричною горловиною, що направляючими пластинами з'єднано з конфузором Запропоноване рішення забезпечує компактність конструкції, в якій досягаються поставлені задачі збільшення обертового моменту, швидкості 1 ю (О ю 45657 обертання турбіни, роботи при мінімальних потоРозміщений в корпусі вал, з закріпленими на ках вітру від 2м/сек За рахунок того, що повітряньому вітровою турбіною 5 і генератором 6 Корпус ний потік, проходячи через направляючі пластини розміщений на поворотній опорі із зміщеною віссю з постійним кутом нахилу до лопаток вітрової туробертання 7 біни, збільшує обертовий момент, а конфузор Вітродвигуна працює таким чином При попаз'єднаний з циліндричною горловиною, дозволяє данні вітрового потоку в циліндричну горловину 1 сконцентрувати вітровий потік на виході із затурна направляючі пластини 4, де міняється кут тиску бінного простору і збільшити швидкість руху загана лопатки вітрової турбіни 5, що зумовлює збільльмованого вітрового потоку шення обертового моменту Вітровий потік, який входить в горловину конфузора 2, концентрується Дана конструкція дозволяє збільшити ККД вітна виході циліндричної горловини, що призводить родвигуна, роботу при мінімальних вищезгаданих до пониження тиску в затурбінному просторі За потоках вітру рахунок збільшення швидкості вітрового потоку і Суть запропонованого винаходу пояснюється замикання його за раструбом 1, при цьому викорикресленням, на якому зображена схема вітродвистовуються дві сили вітрового потоку фронтальний гуна Вітродвигун містить циліндричну горловину 1 І ТИЛОВИЙ Конфузор 2, з'єднаний направляючими пластинаЗавдяки зміщеній ВІСІ обертання 7 вітродвигун ми з конфузором В центрі обтікач 3, з'єднаний з легко самонаводиться на вітер Тільки запропонокорпусом циліндричної горловини направляючими вана в формулі винаходу нова сукупність ознак пластинами 4 дозволить вирішити поставлене завдання ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
