Вітродвигун

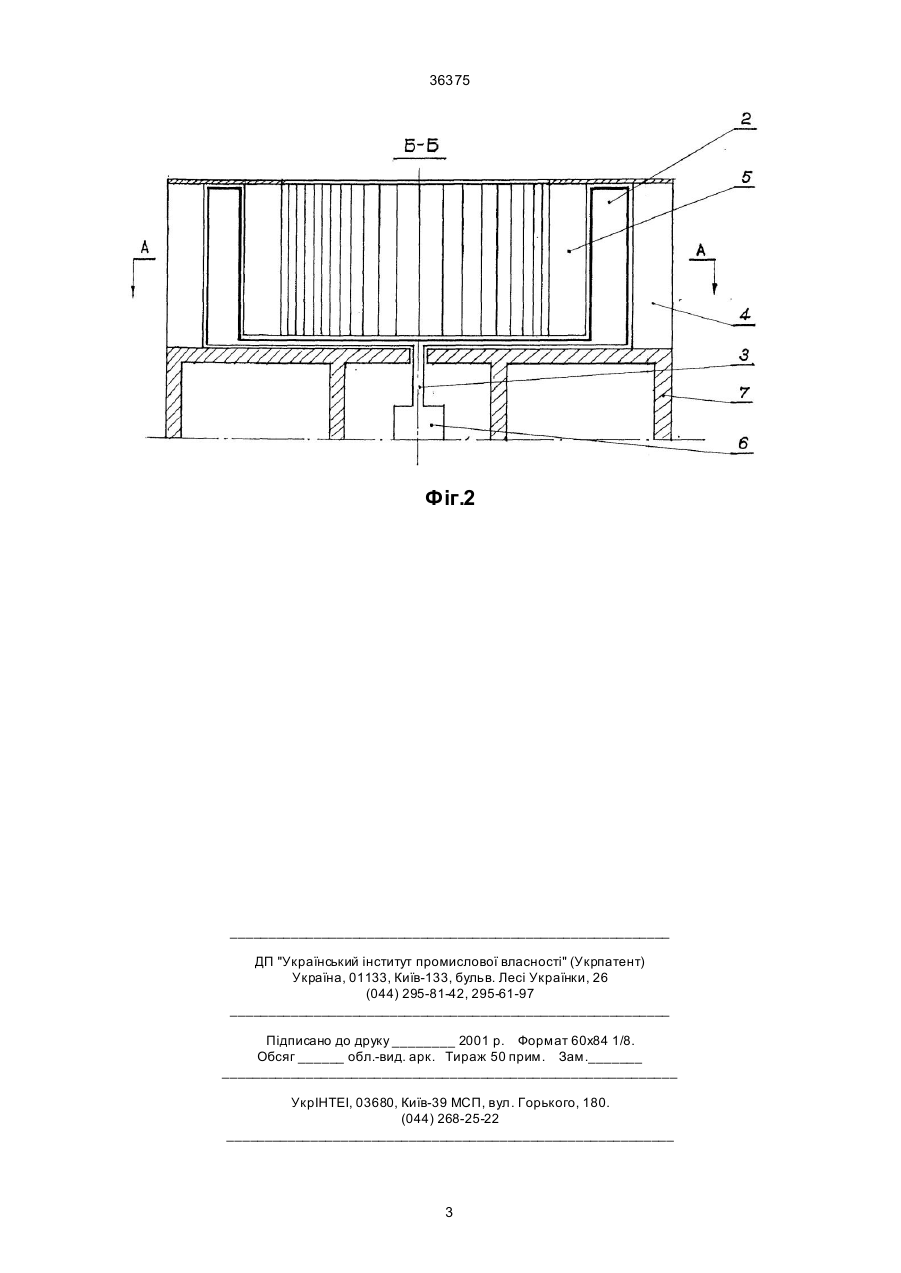

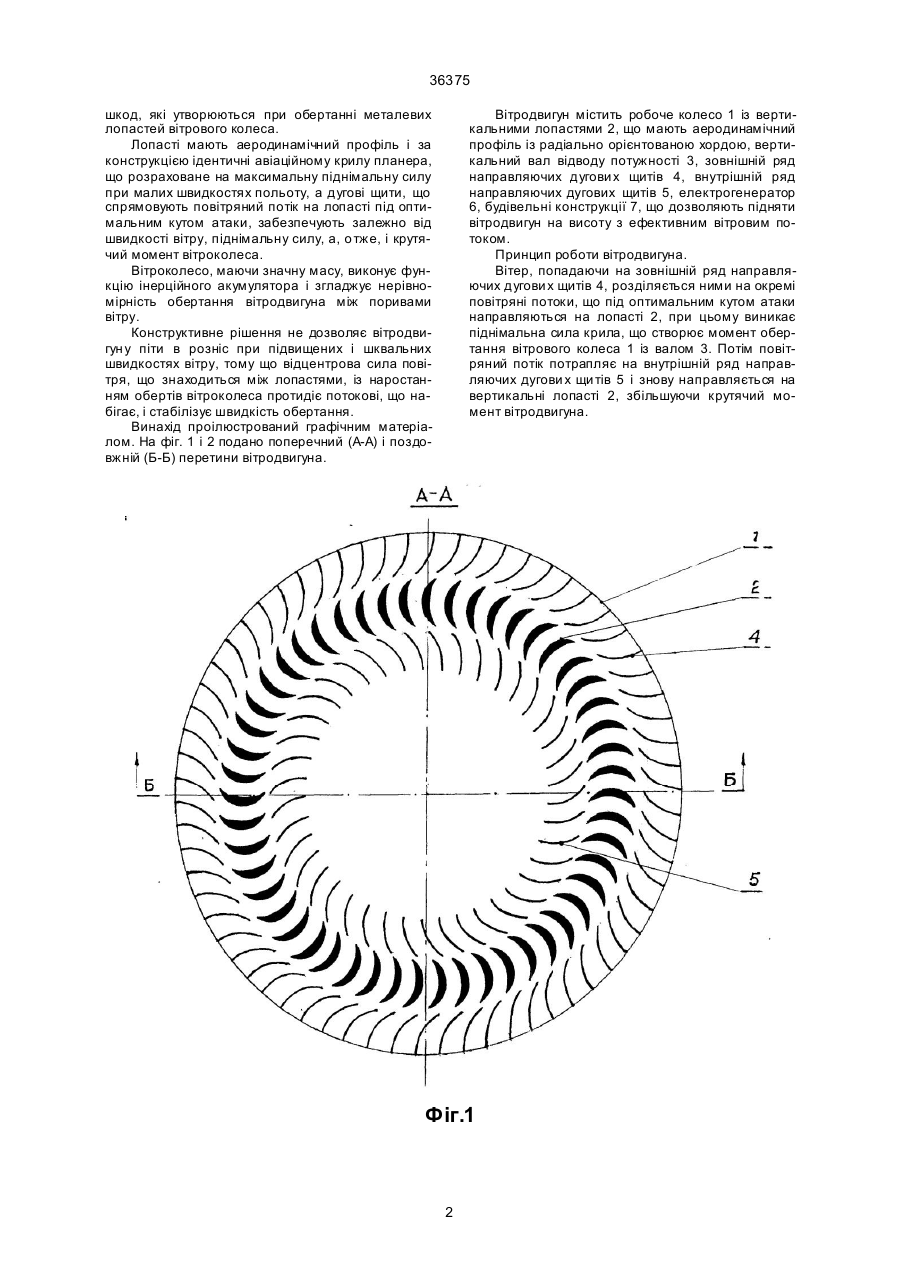

Вітродвигун, що містить робоче колесо з вертикальною віссю обертання, з вертикальними ло 36375 шкод, які утворюються при обертанні металевих лопастей вітрового колеса. Лопасті мають аеродинамічний профіль і за конструкцією ідентичні авіаційному крилу планера, що розраховане на максимальну піднімальну силу при малих швидкостях польоту, а дугові щити, що спрямовують повітряний потік на лопасті під оптимальним кутом атаки, забезпечують залежно від швидкості вітру, піднімальну силу, а, о тже, і крутячий момент вітроколеса. Вітроколесо, маючи значну масу, виконує функцію інерційного акумулятора і згладжує нерівномірність обертання вітродвигуна між поривами вітру. Конструктивне рішення не дозволяє вітродвигун у піти в розніс при підвищених і шквальних швидкостях вітру, тому що відцентрова сила повітря, що знаходиться між лопастями, із наростанням обертів вітроколеса протидіє потокові, що набігає, і стабілізує швидкість обертання. Винахід проілюстрований графічним матеріалом. На фіг. 1 і 2 подано поперечний (А-А) і поздовжній (Б-Б) перетини вітродвигуна. Вітродвигун містить робоче колесо 1 із вертикальними лопастями 2, що мають аеродинамічний профіль із радіально орієнтованою хордою, вертикальний вал відводу потужності 3, зовнішній ряд направляючих дугови х щитів 4, внутрішній ряд направляючих дугових щитів 5, електрогенератор 6, будівельні конструкції 7, що дозволяють підняти вітродвигун на висоту з ефективним вітровим потоком. Принцип роботи вітродвигуна. Вітер, попадаючи на зовнішній ряд направляючих дугови х щитів 4, розділяється ними на окремі повітряні потоки, що під оптимальним кутом атаки направляються на лопасті 2, при цьому виникає піднімальна сила крила, що створює момент обертання вітрового колеса 1 із валом 3. Потім повітряний потік потрапляє на внутрішній ряд направляючих дугови х щи тів 5 і знову направляється на вертикальні лопасті 2, збільшуючи крутячий момент вітродвигуна. Фіг.1 2 36375 Фіг.2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
