Вітродвигун

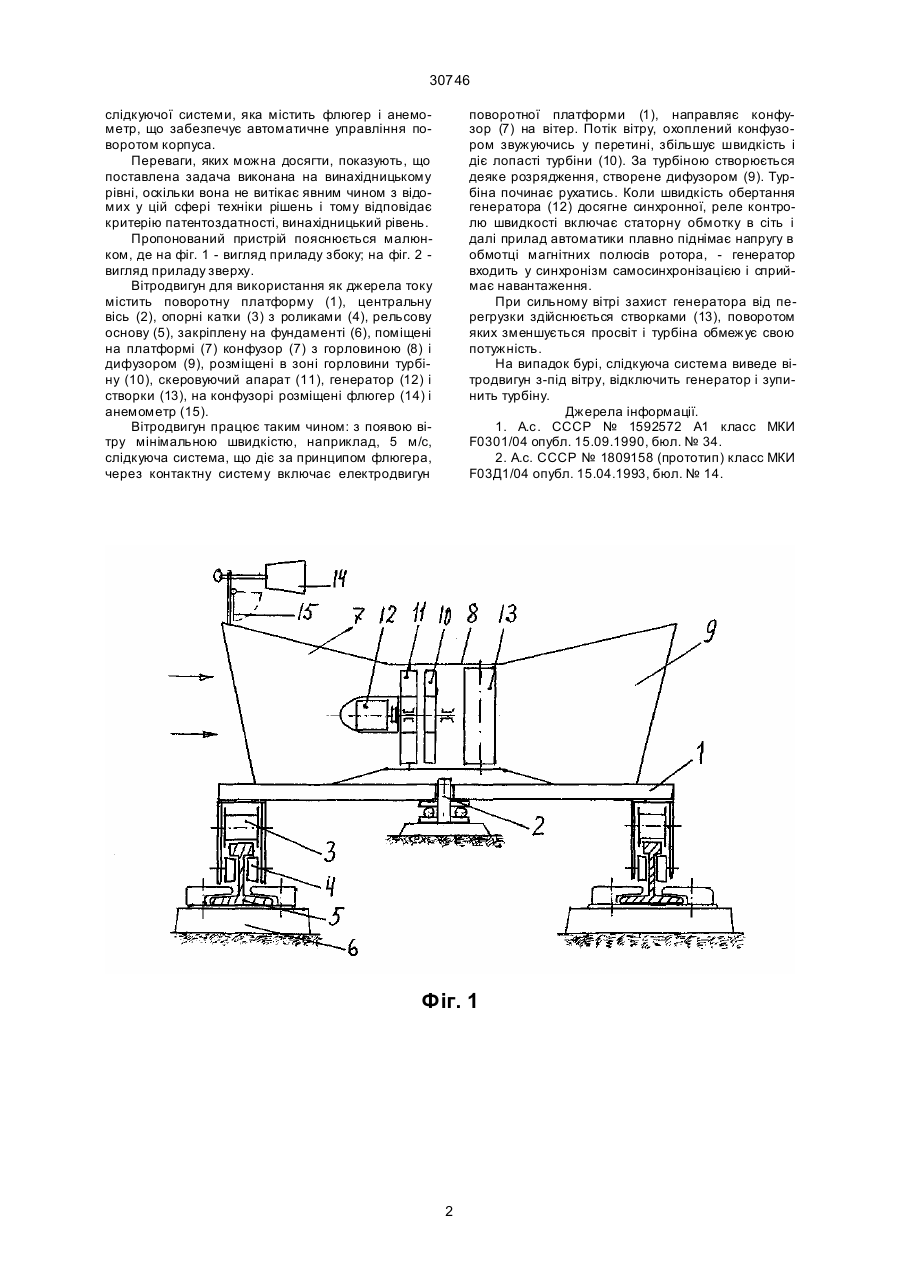

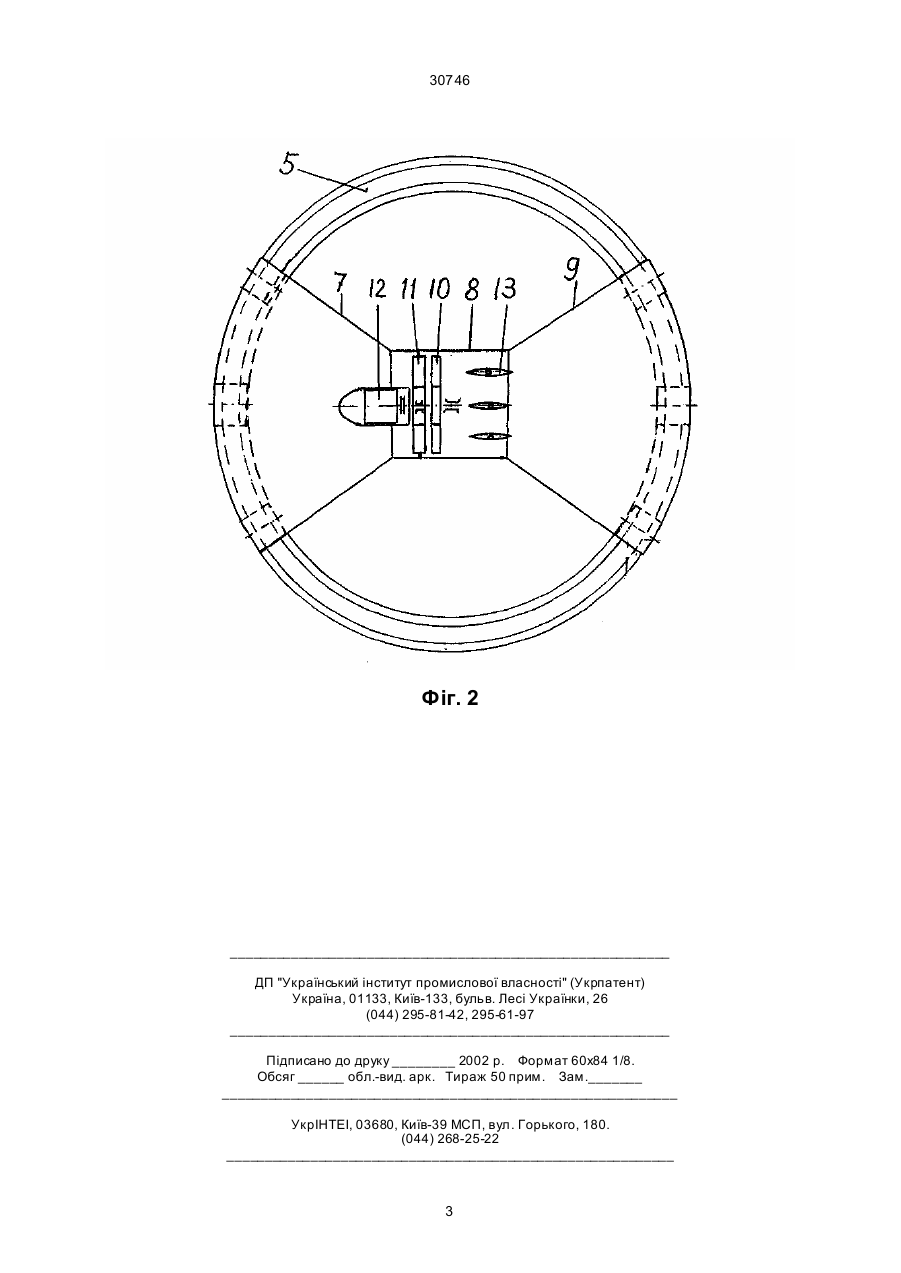

Вітродвигун, що містить вхідний конфузор, горловину, вихідний дифузор, що утворюють корпус, 30746 слідкуючої системи, яка містить флюгер і анемометр, що забезпечує автоматичне управління поворотом корпуса. Переваги, яких можна досягти, показують, що поставлена задача виконана на винахідницькому рівні, оскільки вона не витікає явним чином з відомих у цій сфері техніки рішень і тому відповідає критерію патентоздатності, винахідницький рівень. Пропонований пристрій пояснюється малюнком, де на фіг. 1 - вигляд приладу збоку; на фіг. 2 вигляд приладу зверху. Вітродвигун для використання як джерела току містить поворотну платформу (1), центральну вісь (2), опорні катки (3) з роликами (4), рельсову основу (5), закріплену на фундаменті (6), поміщені на платформі (7) конфузор (7) з горловиною (8) і дифузором (9), розміщені в зоні горловини турбіну (10), скеровуючий апарат (11), генератор (12) і створки (13), на конфузорі розміщені флюгер (14) і анемометр (15). Вітродвигун працює таким чином: з появою вітру мінімальною швидкістю, наприклад, 5 м/с, слідкуюча система, що діє за принципом флюгера, через контактну систему включає електродвигун поворотної платформи (1), направляє конфузор (7) на вітер. Потік вітру, охоплений конфузором звужуючись у перетині, збільшує швидкість і діє лопасті турбіни (10). За турбіною створюється деяке розрядження, створене дифузором (9). Турбіна починає рухатись. Коли швидкість обертання генератора (12) досягне синхронної, реле контролю швидкості включає статорну обмотку в сіть і далі прилад автоматики плавно піднімає напругу в обмотці магнітних полюсів ротора, - генератор входить у синхронізм самосинхронізацією і сприймає навантаження. При сильному вітрі захист генератора від перегрузки здійснюється створками (13), поворотом яких зменшується просвіт і турбіна обмежує свою потужність. На випадок бурі, слідкуюча система виведе вітродвигун з-під вітру, відключить генератор і зупинить турбіну. Джерела інформації. 1. А.с. СССР № 1592572 А1 класс МКИ F0301/04 опубл. 15.09.1990, бюл. № 34. 2. А.с. СССР № 1809158 (прототип) класс МКИ F03Д1/04 опубл. 15.04.1993, бюл. № 14. Фіг. 1 2 30746 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
