Збірний різальний інструмент

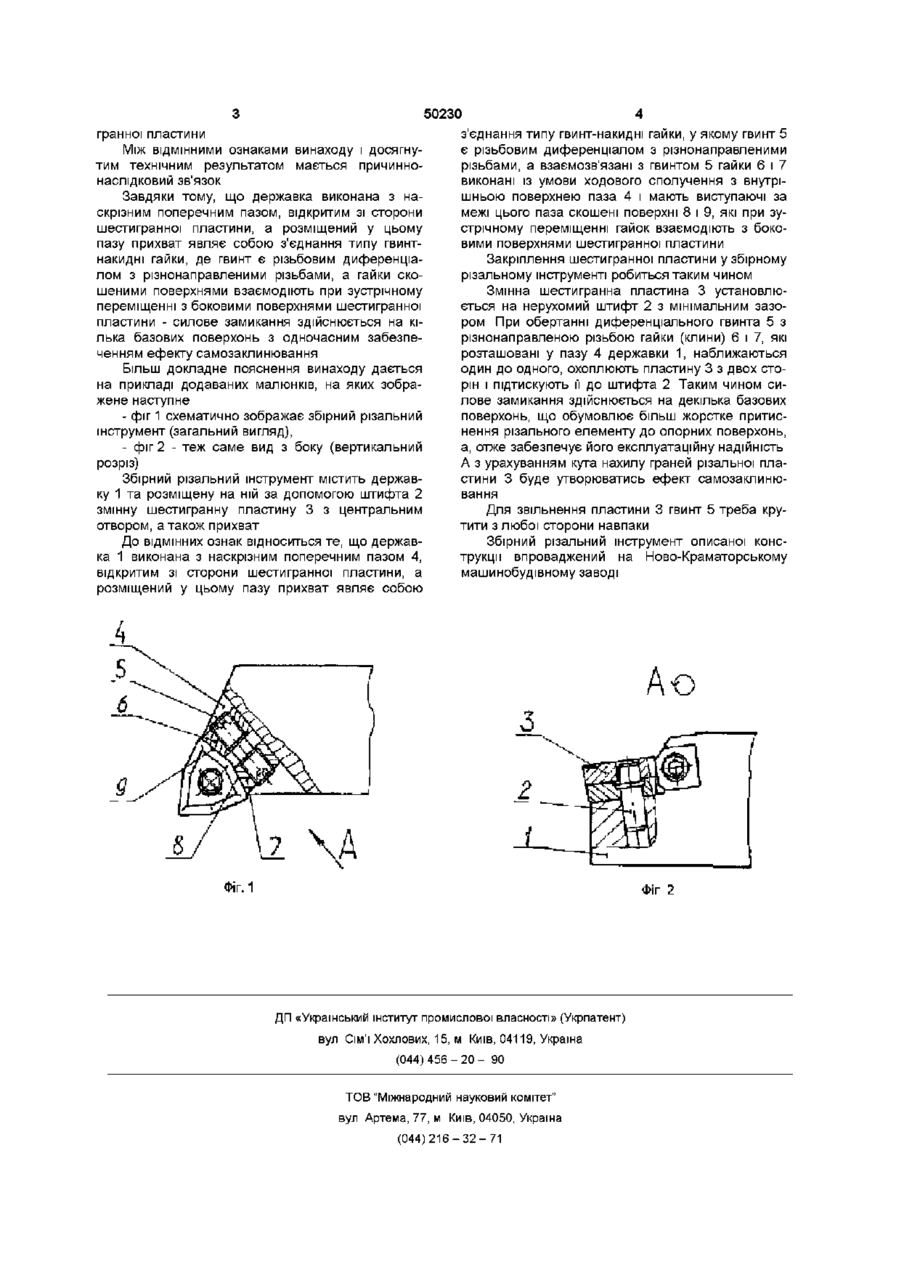

Збірний різальний інструмент, що містить державку та розміщену на ній за допомогою штифта змінну шестигранну пластину з центральним отвором, а також прихоплювач, який відрізняєть ся тим, що державка виконана з наскрізним поперечним пазом, відкритим зі сторони шестигранної пластини, а розміщений у цьому пазу прихоплювач являє собою з'єднання типу гвинт-накидні гайки, у якому гвинт є нарізним диференціалом з різнонаправленими різями, а взаємозв'язані з гвинтом гайки виконані за умови ходового сполучення з внутрішньою поверхнею згаданого паза і мають виступні за межі цього паза скошені поверхні, які при зустрічному переміщенні гайок взаємодіють з боковими поверхнями шестигранної пластини Винахід відноситься до машинобудування і може бути використаний у галузях, які зв'язані з виробництвом і експлуатуванням збірного різального інструмента, оснащеного найбільш поширеною і механічно закріпленою шестигранною пластиною з центральним отвором Передуючий рівень техніки Відомий збірний різальний інструмент, у якому багатогранні різці, які не переточують, піджимаються до корпусу державки Г-образним гвинтовим важелем (див , наприклад, Бетанели А И и др "Многогранные неперетачиваемые резцы" Тбилиси, 1975, с 42, рис 30) Практичне використання цих різців показало, що цією конструкцією різця неможливо забезпечити його жорстке притиснення до опорних поверхонь Відомий також збірний різальний інструмент, у якому закріплення різальних пластин будь-якої конфігурації виконується за допомогою гвинта з ексцентричною головкою (див , наприклад, патент Великобританії № 831244, В23В 27/16,1960) Цей збірний різальний інструмент приймається за прототип, але з умовою використання шестигранної різальної пластини У відомому та заявляемому різальному інструменті є такі схожі ознаки державка та розміщена на ній за допомогою штифта змінна шестигранна пластина з центральним отвором, а також прихват Недоліком конструкції відомого інструмента є те, що використовування в якості прихвата гвинта з ексцентричною головкою забезпечує силове замикання тільки на одну базову поверхню При виникненні у процесі різання вібрації не виключається поворот ексцентрика та розкріплення різальної пластини Це знижує надійність роботи збірного різального інструмента Суть винаходу В основу винаходу поставлена задача - створити збірний різальний інструмент з підвищеною експлуатаційною надійністю за рахунок більш жорсткого притиснення різального елементу до опорних поверхонь і завдяки техничному результату, який полягає у тому, що силове замикання здійснюється на кілька базових поверхонь з одночасним забезпеченням ефекту самозаклинювання Для досягнення цього технічного результату у збірному різальному інструменті, що містить державку та розміщену на ній за допомогою штифта змінну шестигранну пластину з центральним отвором, а також прихоплював-державка виконана з наскрізним поперечним пазом, відкритим зі сторони шестигранної пластини, а розміщений у цьому пазу прихоплював являє собою з'єднання типу гвинт-накидні гайки, у якому гвинт є нарізним диференціалом з різнонаправленими різями, а взаємозв'язані з гвинтом гайки виконані із умови ходового сполучення з внутрішньою поверхнею згаданого паза і мають виступні за межі цього паза скошені поверхні, які при зустрічному переміщенні гайок взаємодіють з боковими поверхнями шести О со сч о ю 50230 гранної пластини Між ВІДМІННИМИ ознаками винаходу і досягнутим технічним результатом мається причиннонаслідковий зв'язок Завдяки тому, що державка виконана з наскрізним поперечним пазом, відкритим зі сторони шестигранної пластини, а розміщений у цьому пазу прихват являє собою з'єднання типу гвинтнакидні гайки, де гвинт є різьбовим диференціалом з різнонаправленими різьбами, а гайки скошеними поверхнями взаємодіють при зустрічному переміщенні з боковими поверхнями шестигранної пластини - силове замикання здійснюється на кілька базових поверхонь з одночасним забезпеченням ефекту самозаклинювання Більш докладне пояснення винаходу дається на прикладі додаваних малюнків, на яких зображене наступне - фіг 1 схематично зображає збірний різальний інструмент (загальний вигляд), - фіг 2 - теж саме вид з боку (вертикальний розріз) Збірний різальний інструмент містить державку 1 та розміщену на ній за допомогою штифта 2 змінну шестигранну пластину 3 з центральним отвором, а також прихват До ВІДМІННИХ ознак відноситься те, що державка 1 виконана з наскрізним поперечним пазом 4, відкритим зі сторони шестигранної пластини, а розміщений у цьому пазу прихват являє собою з'єднання типу гвинт-накидні гайки, у якому гвинт 5 є різьбовим диференціалом з різнонаправленими різьбами, а взаємозв'язані з гвинтом 5 гайки 6 і 7 виконані із умови ходового сполучення з внутрішньою поверхнею паза 4 і мають виступаючі за межі цього паза скошені поверхні 8 і 9, які при зустрічному переміщенні гайок взаємодіють з боковими поверхнями шестигранної пластини Закріплення шестигранної пластини у збірному різальному інструменті робиться таким чином Змінна шестигранна пластина 3 установлюється на нерухомий штифт 2 з мінімальним зазором При обертанні диференціального гвинта 5 з різнонаправленою різьбою гайки (клини) 6 і 7, які розташовані у пазу 4 державки 1, наближаються один до одного, охоплюють пластину 3 з двох сторін і підтискують її до штифта 2 Таким чином силове замикання здійснюється на декілька базових поверхонь, що обумовлює більш жорстке притиснення різального елементу до опорних поверхонь, а, отже забезпечує його експлуатаційну надійність А з урахуванням кута нахилу граней різальної пластини 3 буде утворюватись ефект самозаклинювання Для звільнення пластини 3 гвинт 5 треба крутити з любої сторони навпаки Збірний різальний інструмент описаної конструкції впроваджений на Ново-Краматорському машинобудівному заводі Ао Фіг. 1 Фіг 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
