Сушильний апарат з мішалкою

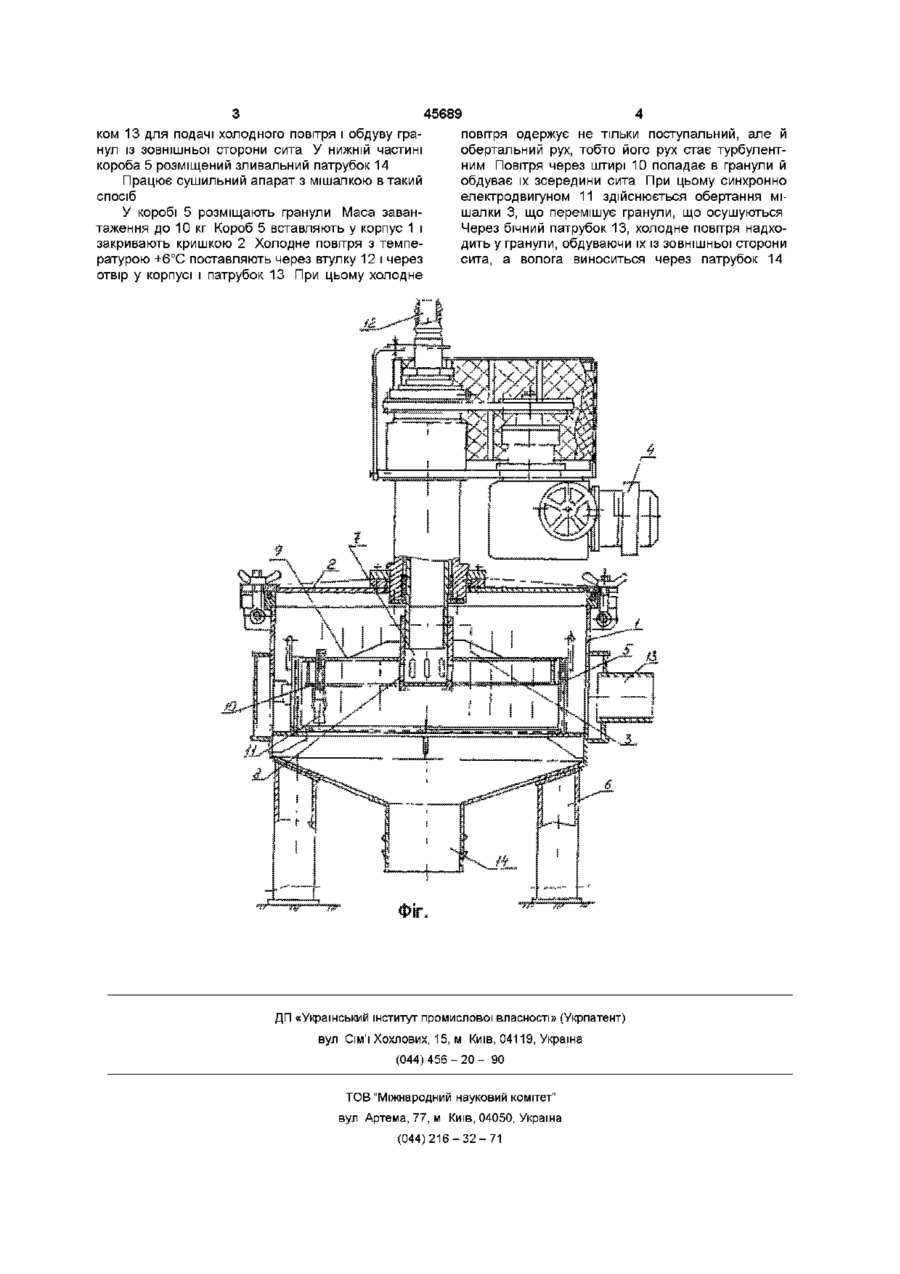

Сушильний апарат з мішалкою, що містить корпус з порожнім валом, зв'язаний з мішалкою, яка у свою чергу з'єднана з приводом обертання, і трубопровід подачі холодного повітря, з'єднаний з порожнім валом у верхній частині, при цьому мішалка виконана у вигляді порожнього диска з маточиною з ребрами, до яких прикріплені лопаті зі штирями, на які насаджені лопатки, а на бічній поверхні корпуса виконаний отвір з патрубком для подачі холодного повітря, який відрізняється тим, що привід обертання виконаний у вигляді електродвигуна, а отвір з патрубком на бічній поверхні корпуса виконано навпроти короба з гранулами Винахід стосується конструкції сушильного апарата з мішалкою для сушіння з охолодженням гранул медичних, лікувально-профілактичних, бактеріологічних та ш , а також для ікри чорної, червоної імітованої і може мати широке використання тря через штирі в гранули і, тим самим, підвищити продуктивність процесу сушіння Поставлена задача вирішується тим, що в сушильному апараті з мішалкою, що містить корпус з порожнім валом, що зв'язаний з мішалкою, що, у свою чергу, з'єднана в приводом обертання, і трубопровід подачі холодного повітря, з'єднаний з порожнім валом у верхній частині, при цьому мішалка виконана у виді порожнього диска з маточиною з ребрами, до яких прикріплені лопаті зі штирями, на які насаджені лопатки, а на бічній поверхні корпуса виконаний отвір з патрубкам для подачі холодного повітря, згідно з винаходом, привід обертання виконаний у виді електродвигуна, а отвір з патрубком на бічній поверхні корпуса виконано напроти короба з гранулами Суть винаходу пояснюється кресленням, на якому схематично зображений сушильний апарат з мішалкою, що заявляється Сушильний апарат з мішалкою містить корпус 1, на якому за допомогою болтів закріплена кришка 2 У нижній частині кришки 2 закріплена мішалка 3, а у верхній - електродвигун 4 У корпусі 1 встановлений короб 5, у якому розміщають гранули Корпус 1 у нижній своїй частині має опори 6 Мішалка 3 виконана у формі порожнього диска, що складається з маточини 7 з ребрами 8, до яких прикріплені лопаті 9 зі штирями 10, на які насаджені лопатки 11 У кришці 2 встановлена втулка 12 через яку подається холодне повітря для обдуву гранул зсередини сита На бічній поверхні корпуса 1 виконаний отвір з патруб в харчовій, фармацевтичній ХІМІЧНІЙ І ІНШИХ облас тях промисловості Відома сушарка (див патент України № 38399), що призначена для сушіння імітованої ікри з натуральних продуктів і яка містить корпус з порожнім валом, зв'язаний з мішалкою, що, у свою чергу з'єднана з приводом обертання і трубопровід подачі повітря, з'єднаний з порожнім валом, мішалка виконані у виді порожнього диска з маточиною з ребрами, до яких прикріплені лопаті зі штирями, на які насаджені лопатки, а на бічній поверхні корпуса в верхній її частині виконаний отвір з патрубком для подачі холодного повітря Проте, відома сушарка не може здійснювати автоматичне обертання мішалки, тому що приводиться в рух рукояткою Крім цього подача повітря здійснюється тільки через бічний отвір з патрубком на бічні поверхні верхньої частини корпуса, що не дозволяє обдувати гранули зсередини, а тільки з тильної сторони сита Це знижує продуктивність сушарки в цілому Задачею винаходу є в сушильному апараті з мішалкою шляхом зміни конструкції за рахунок введення електродвигуна замість рукоятки для мішалки і розташування патрубка подачі холодного повітря в нижній частин'? корпуса забезпечити більш інтенсивне перемішування гранул і рух пові 00 (О ю 45689 ком 13 для подачі холодного повітря і обдуву граповітря одержує не тільки поступальний, але и нул із зовнішньої сторони сита У нижній частині обертальний рух, тобто його рух стає турбуленткороба 5 розміщений зливальний патрубок 14 ним Повітря через штирі 10 попадає в гранули й Працює сушильний апарат з мішалкою в такий обдуває їх зсередини сита При цьому синхронно спосіб електродвигуном 11 здійснюється обертання міУ коробі 5 розміщають гранули Маса заваншалки 3, що перемішує гранули, що осушуються таження до 10 кг Короб 5 вставляють у корпус 1 і Через бічний патрубок 13, холодне повітря надхозакривають кришкою 2 Холодне повітря з темпедить у гранули, обдуваючи їх із зовнішньої сторони ратурою +6°С поставляють через втулку 12 і через сита, а волога виноситься через патрубок 14 отвір у корпусі і патрубок 13 При цьому холодне ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
