Сушильний барабан

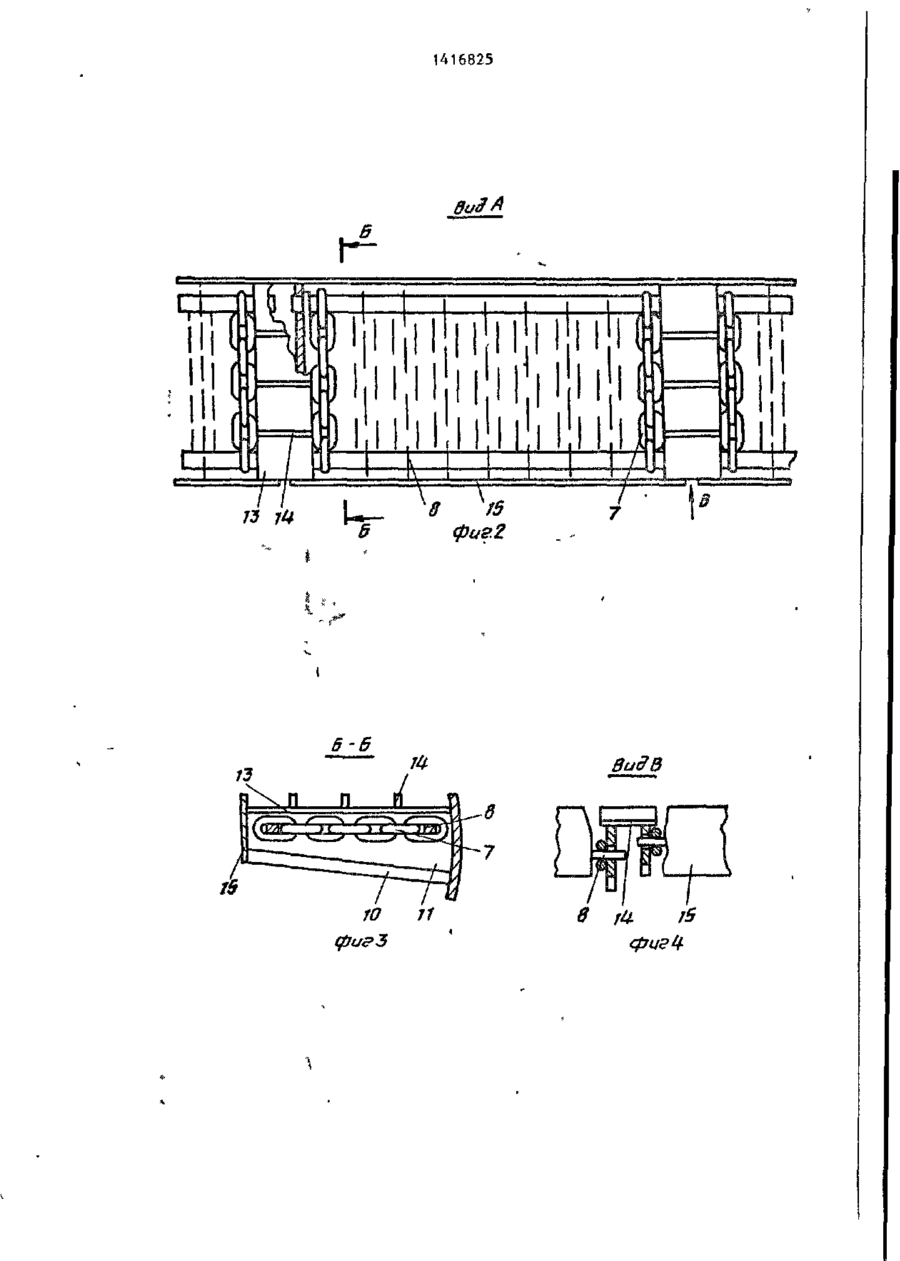

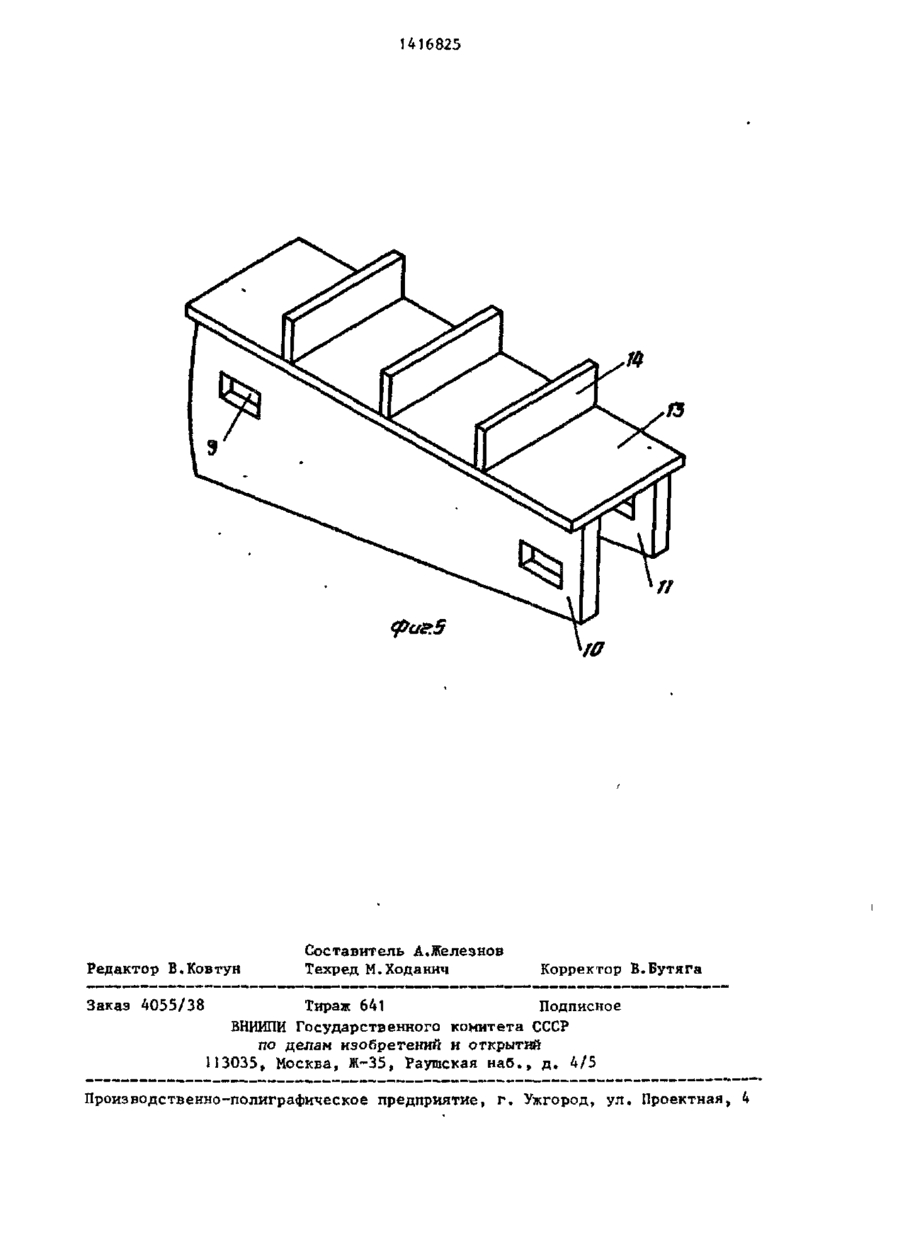

Изобретение м.б, использовано при сушке пастообразных материалов в угольной и химической отраслях промышленности. Цель изобретения - интенсификации тепломассообмена и снижение трудоемкости ремонтных работ. Барабан содержит прнемно-винтовую насадку, выполненную в виде листовых лопастей' 2 и цепных лопастей 3, цепные поперечные перегородки 4, подъему ные винтовые цепные лопасти 5, выполненные с поперечными цепями, соединенными продольными планками, размещенные в средней и разгрузочной чл частях барабана. Лопасти 5 закреплены на кронштейнах прямоугольного профиля. Кронштейны на рабочей поверх" ности снабжены ребрами и в боковых стенках имеют отверстия, причем отверстия смещены относительно отвер-стий другой стенки. В отверстия введены планки. Такая конструкция барабана позволяет расширить границы осыпания материала с лопасти в поперечном сечении барабана,, не требует применения крепежных деталей, позволяет сократить расстояние между боковыми стенками кронштейна и уменьшить металлоемкость конструкции кронштейна. 5 ил. 1 1416825 Изобретение относится к технике тальной длине барабана материал подсушки пастообразных материалов и нимают и ссыпают на цепные перегородможет найти применение в угольной, ки 4 подъемные винтовые лопасти 6. химической и других отраслях промышРазмещение подъемных лопастей из ленности. поперечных цепей по винтовым линиям Цель изобретения - интенсификаинтенсифицирует тепломассообмен за ция тепломассообмена и снижение трусчет расширения границ ссыпания мадоемкости ремонтных работ. териала с лопасти в поперечном сечеНа фиг. 1 показан сушильный бара- 10 нии барабана. Крепление продольных бан, продольный разрез; на фиг. 2 планок лопастей из поперечных цепей в отверстиях боковых стенок кронвид А на фиг, 1; на фиг, 3 - разрез штейнов снижает трудоемкость ремонтБ-Б на фиг. 2; на фиг, 4 - вид В ных работ и не требует применения на фиг. 2; на фиг. 5 - кронштейн, аксонометрия. 15 крепежных изделий. Выполнение отверстий со смещением позволяет сокраСушильный барабан содержит корпус тить расстояние между боковыми стен1, внутри которого в загрузочной часками кронштейнов, так как свободный ти размещена приемно-винтовая насадконец продольной планки смонтированка, выполненная в виде листовых 2 и цепных 3 лопастей> цепные попереч- 20 ной лопасти не ограничивает ход вставляемой планки монтируемой смежные перегородки 4 в средней и разгруной лопасти, «то также снижает трузочной частях, винтовые подъемные доемкость ремонтных работ и умень- лопасти 5 из продольных цепей s средшает металлоемкость конструкции ней части» а в разгрузочной части и на участке средней части, примыкающем 25 к разгрузочной части, размещены винтовые подъемные лопасти 6 из поперечных цепей 7, свободно насаженных на продольные планки 8, которые закреплены в отверстиях 9 боковых стенок 30 10 и 11 кронштейнов 12. Боковые стенки 10 и 11 кронштейнов 12 соединены! пластиной 13, на рабочей поверхности которой выполнены ребра 14, а отверстия боковой стенки 10 выполнены со 35 смещением относительно отверстий боковой стенки 11. По всей длине лопасти 6 снабжены защитными козырьками в виде продольных пластин 15. 40 кронштейна, Ф о р м у л а и з о б р е т е н и я Сушильный барабан, содержащий приемно-винтовую насадку в виде листовых и цепных лопастей в загрузочной части, цепные поперечные перего- • родки в средней и разгрузочной частях, подъемные винтовые цепные лопасти, закрепленные на кронштейнах пря- • моугольного профиля, имеющих рабочую поверхность и боковые стенки, о тл и ч а ю щ и й с я тем, что, с целью интенсификации тепломассообмена и снижения трудоемкости ремонтных работ, подъемные винтовые лопасти выБарабан работает следующим обраполнены с поперечными цепями, соедизом. ненными продольными планками» и разПодвергаемый сушке материал загрумещены в средней и разгрузочной часжается во вращающийся корпус 1 на тях барабана, кронштейны на рабочей пркемо-винтовую насадку в виде лис45 поверхности снабжены ребрами, а в их товых 2 и цепных 3 лопастей, котобоковых стенках выполнены отверстия, рые перемещают материал на подъемные в которые введены указанные планки, винтовые лопасти 5. Эти допасти подпричем отверстия одной боковой стеннимают и ссыпают материал на цепные ки кронштейна смещены относительно поперечные перегородки 4, где он 50 отверстий другой его стенки. дополнительно разрыхляется. На ос* 1416825 В її {•• ) Li: Г . , . . —Jm \Г п л п ) 11 1416825 фиг.5 Редактор В,Ковтун Заказ 4055/38 Составитель А.Желеэнов Техред М.Ходанич Корректор В.Бутяга Тираж 641 Подписное В И П Государственного комитета СССР НИИ по делам изобретений и открытий 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-полиграфическое предприятие, г . Ужгород, ул. Проектная, 4
