Безкомпресорна прямоточна форсунка

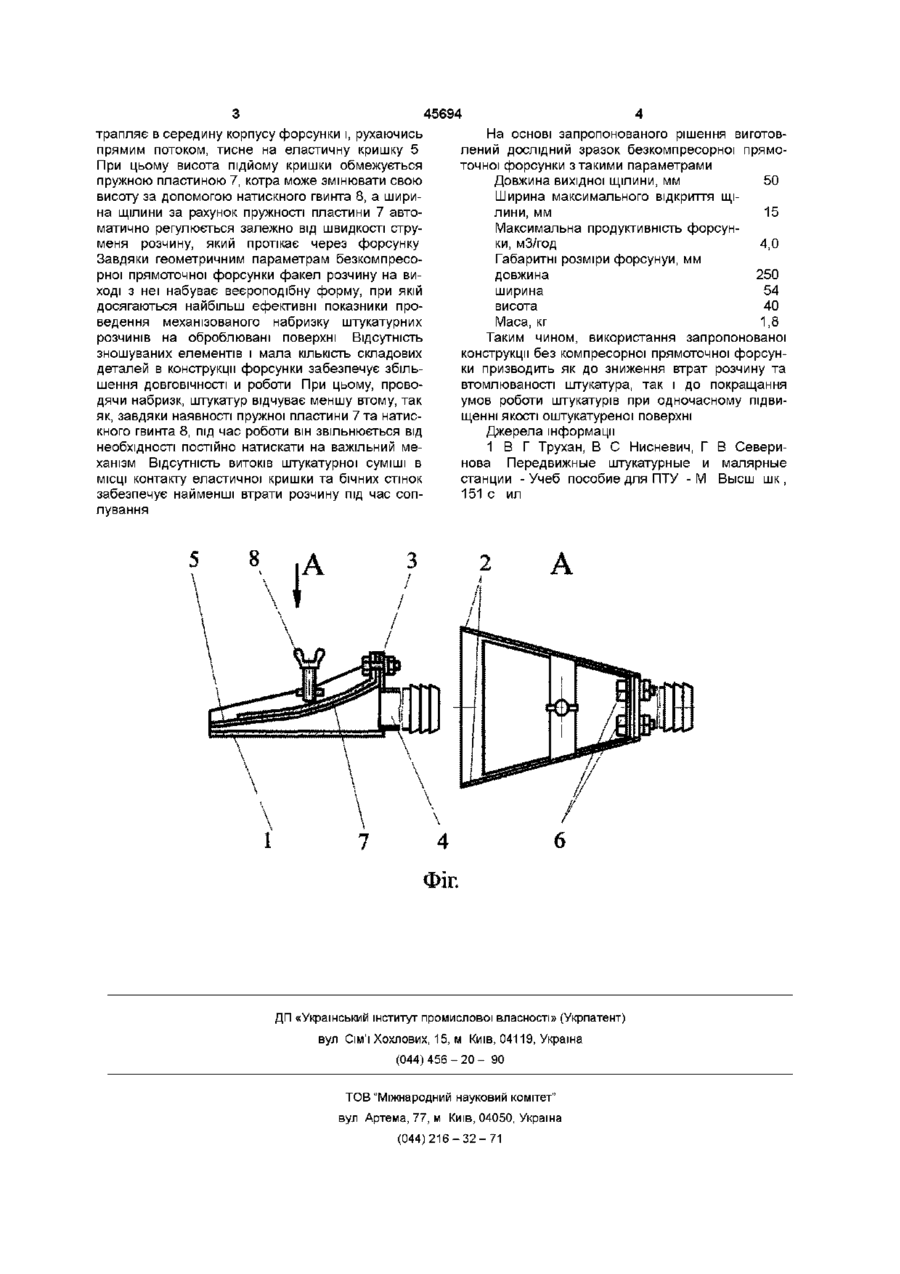

Безкомпресорна прямоточна форсунка, що містить корпус з приєднувальним патрубком та пристрій для регулювання струменя факела, яка відрізняється тим, що корпус форсунки виконаний у вигляді плоского днища з двома бічними та однією задньою стінкою, а пристрій для регулювання струменя факела має еластичну кришку, зверху якої розташована консольно закріплена пружна пластина з натискним гвинтом Винахід відноситься до пристроїв для механізованого нанесення будівельних розчинів на оброблювані поверхні і може бути використаний у будівництві Відомий аналог — форсунка, яка містить корпус з розсіювачем струменя [1], факел якого утворюється конусним клапаном, що перекриває вихідний отвір і укріплений на важільному пристрої з ручкою та регулювальним гвинтом Переміщення клапана змінює розмір вихідної щілини форсунки і швидкість потоку струменя розчину Однак, при ВІДНОСНІЙ простоті конструкції такої форсунки вона має деякі недоліки, а саме нестійку роботу при наявності в розчині різного роду включень, таких, наприклад, як пісок крупних фракцій та ш , не досить ефективну геометрію факелу, та високу втомлюваність штукатура, оскільки він постійно вимушений натискати на рукоять важільного механізму му факелу розчину, який наноситься, а відносна складність конструкції заважає и широкому застосуванню при проведенні штукатурних робот механізованим способом В основу винаходу поставлена задача розроблення не складної у виготовленні, ефективної та надійної в роботі безкомпресорної прямоточної форсунки, яка забезпечує найменші втрати розчину при проведенні опоряджувальних робіт, одночасно підвищуючи їх якість Ця задача вирішується тим, що безкомпресорна прямоточна форсунка містить корпус, що має плоске днище, дві бічні та задню стінки з приєднувальним патрубком, кришку з еластичного матеріалу, наприклад з гуми, натискну пружну пластину, розташовану зверху кришки, висота підйому якої регулюється натискним гвинтом На фіг представлена безкомпресорна прямоточна форсунка Безкомпресорна прямоточна форсунка складається з корпусу, який містить плоске днище 1, дві бічні стінки 2, задню стінку 3 з привареним до неї приєднувальним патрубком 4, а також кришку 5 з еластичного матеріалу, яка кріпиться до задньої стінки 3 за допомогою болтових з'єднань 6 і притискається до днища корпуса пружною пластиною 7, що закріплена консольне і може змінювати висоту підйому за допомогою натискного гвинта 8 Безкомпресорна прямоточна форсунка працює таким чином Розчин, що надходить із розчинопровода через приєднувальний патрубок 4, по Відомий також прототип - прямоточна форсунка ЦНИЛ-3 [1], в якій струмінь розчину, рухаючись в корпусі прямим потоком, тисне на клапан, а при його відкритті за допомогою важільного пристрою утворює плоский віялоподібний факел, в якому розпилюються частинки розчину Вказана форсунка досить ефективно працює при нанесенні будівельних розчинів на оброблювані поверхні, але в ній також не вирішено проблему втомлюваності штукатура, пов'язану з необхідністю натискання на рукоять важільного механізму При и використанні не завжди вдається створювати оптимальну фор (О ю 45694 трапляє в середину корпусу форсунки і, рухаючись На основі запропонованого рішення виготовпрямим потоком, тисне на еластичну кришку 5 лений дослідний зразок безкомпресорної прямоПри цьому висота підйому кришки обмежується точної форсунки з такими параметрами пружною пластиною 7, котра може змінювати свою Довжина вихідної щілини, мм 50 висоту за допомогою натискного гвинта 8, а шириШирина максимального відкриття щіна щілини за рахунок пружності пластини 7 автолини, мм 15 матично регулюється залежно від швидкості струМаксимальна продуктивність форсунменя розчину, який протікає через форсунку ки, мЗ/год 4,0 Завдяки геометричним параметрам безкомпресоГабаритні розміри форсунуи, мм рної прямоточної форсунки факел розчину на видовжина 250 ході з неї набуває веєроподібну форму, при якій ширина 54 досягаються найбільш ефективні показники провисота 40 ведення механізованого набризку штукатурних Маса, кг 1,8 розчинів на оброблювані поверхні Відсутність Таким чином, використання запропонованої зношуваних елементів і мала КІЛЬКІСТЬ складових конструкції без компресорної прямоточної форсундеталей в конструкції форсунки забезпечує збільки призводить як до зниження втрат розчину та шення ДОВГОВІЧНОСТІ и роботи При цьому, прововтомлюваності штукатура, так і до покращання дячи набризк, штукатур відчуває меншу втому, так умовроботи штукатурів при одночасному підвияк, завдяки наявності пружної пластини 7 та натисщенні якості оштукатуреної поверхні кного гвинта 8, під час роботи він звільнюється від Джерела інформації необхідності постійно натискати на важільний ме1 В Г Трухан, В С Нисневич, Г В Севериханізм Відсутність витоків штукатурної суміші в нова Передвижные штукатурные и малярные МІСЦІ контакту еластичної кришки та бічних стінок станции - Учеб пособие для ПТУ - М Высш шк , забезпечує найменші втрати розчину під час соп151 с ил лування ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
