Форсунка

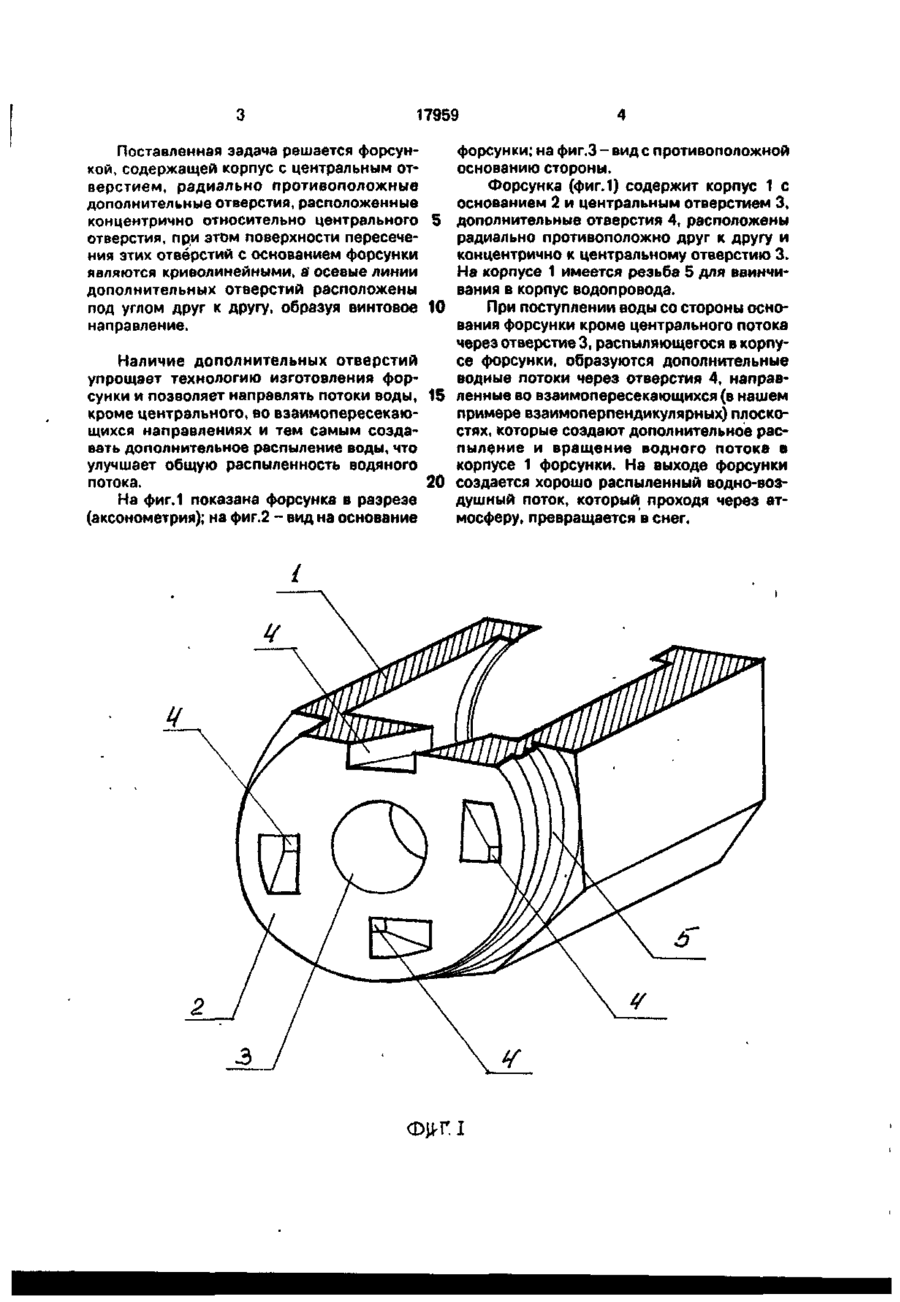

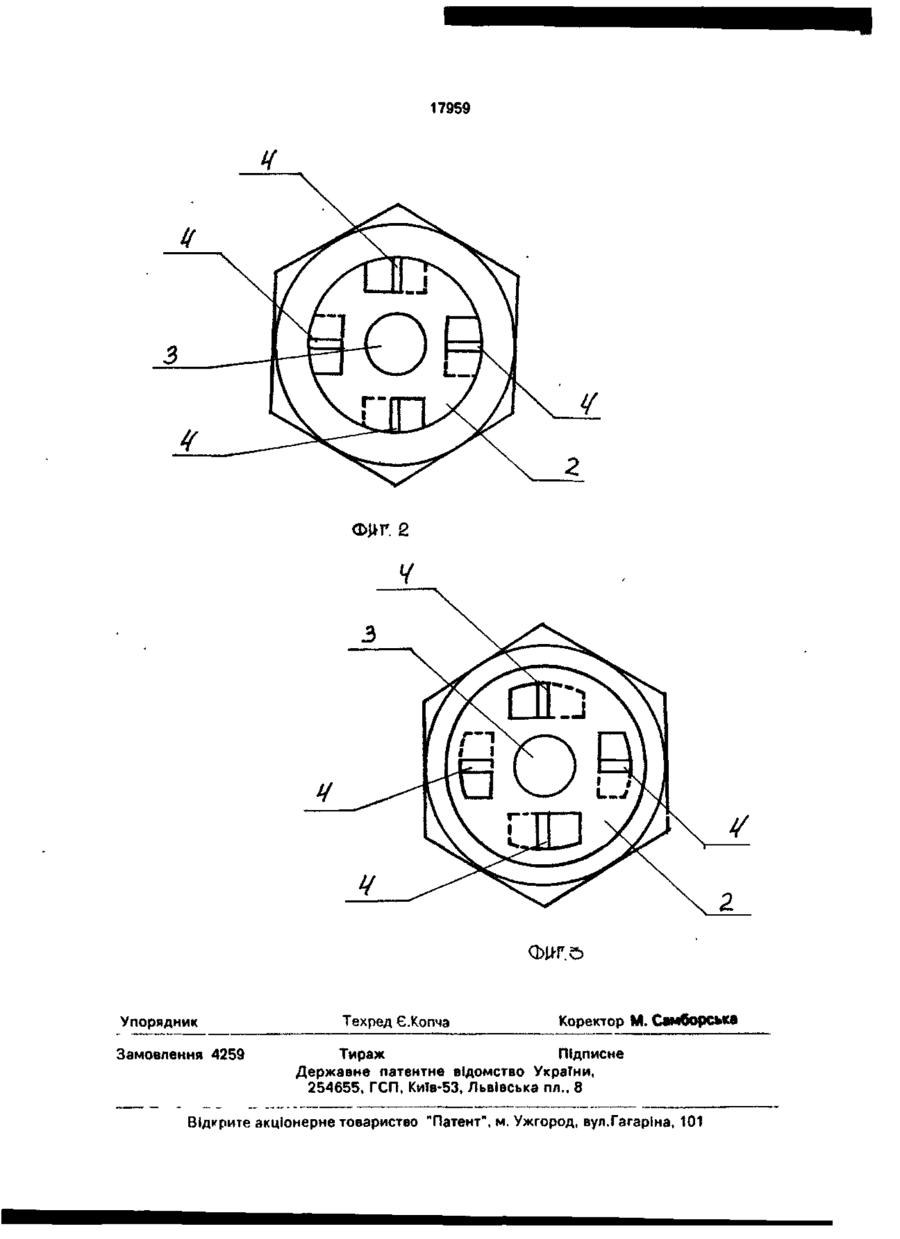

Форсунка, содержащая корпус с центральным отверстием в основании, о т л и ч а ю щ а я с я тем, что она содержит радиально противоположные дополнительные отверстия, расположенные концентрично относительно центрального отверстия, при этом поверхности пересечения этих отверстий с основанием форсунки являются криволинейными, а осевые линии дополнительных отверстий расположены под углом друг к другу, образуя винтовое направление. Настоящее изобретение относится к области обработки водных потоков и может быть использовано в устройствах для распыления воды, в частности, при производстве искусственного снега. Широко известны форсунки для распыления воды (например, в бытовых приборах и другом технологическом оборудовании), содержащие корпус с центральным отверстием. Принцип их работы основан на распылении воды под большим давлением. Чтобы получить хорошее распыление необходимо изготовить отверстие как можно меньше диаметра и создавать большое давление при прохождении воды через центральное отверстие. Кроме того, распыленный поток воды на выходе форсунки имеет характер ламинарный. Все это требует больших затрат электроэнергии для создания распыления хорошего качества, которое так необходимо для получения искусственного снега высокого качества. Поставленная задача в этом устройстве не решена из-за ламинарности потока во ды, проходящей через центральное отверстие. Наиболее близким к предлагаемому устройству является смеситель (авт.св. СССР № 1554954, кл. В 01 F 5/00). Он содержит корпус, в котором установлены завихрители, выполненные в виде цилиндрических труб с винтообразной перегородкой, входная кромка которой расположена по касательной к корпусу. Общим с предлагаемым устройством является наличие корпуса с центральным отверстием. Однако это устройство сложно в изготовлении из-за наличия винтообразных перегородок, подверженных сильному износу ввиду малой их толщины. В основу изобретения попожена задача создания такой форсунки, в которой за счет ее конструктивных изменений отверстий и их расположения, можно достичь хорошего качества распыленности воды при незначительных затратах энергии. С > сл о 17959 Поставленная задача решается форсунфорсунки; на фиг.З - вид с противоположной кой, содержащей корпус с центральным отоснованию стороны. верстием, радиально противоположные Форсунка (фиг.1) содержит корпус 1 с дополнительные отверстия, расположенные основанием 2 и центральным отверстием 3, концентрично относительно центрального 5 дополнительные отверстия 4, расположены отверстия, при этом поверхности пересечерадиально противоположно друг к другу и ния этих отверстий с основанием форсунки концентрично к центральному отверстию 3. являются криволинейными, а' осевые линии На корпусе 1 имеется резьба 5 для ввинчидополнительных отверстий расположены вания в корпус водопровода. под углом друг к другу, образуя винтовое 10 При поступлении воды со стороны оснонаправление. вания форсунки кроме центрального потока через отверстие 3, распыляющегося в корпусе форсунки, образуются дополнительные Наличие дополнительных отверстий водные потоки через отверстия 4, направупрощает технологию изготовления форсунки и позволяет направлять потоки воды, 15 ленные во взаимопересекающихся (в нашем кроме центрального, во взаимопересекаюпримере взаимоперпендикулярных) плоскощихся направлениях и тем самым создастях, которые создают дополнительное расвать дополнительное распыление воды, что пыление и вращение водного потока в улучшает общую распыленность водяного корпусе 1 форсунки. На выходе форсунки потока. 20 создается хорошо распыленный водно-возНа фиг.1 показана форсунка в разрезе душный поток, который проходя через ат(аксонометрия); на фиг.2 ~ вид на основание мосферу, превращается в снег. 17959 Упорядник Замовлення 4259 Техред Є.Копча Коректор М. Самборсьха Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
