Пристрій для водно-повітряного гартування деталей з вертикальною віссю обертання
Номер патенту: 45696
Опубліковано: 25.11.2009
Автори: Мінков Олександр Миколайович, Мінков Костянтин Олександрович
Формула / Реферат
Пристрій для водно-повітряного гартування деталей з вертикальною віссю обертання, який вміщує гідросистему з форсунками для розпилення води з баком і насосом, а також платформу, на яку встановлюється виріб, що обробляється, який відрізняється тим, що платформа має можливістю обертання навколо своєї осі від приводу обертання, який розташовується в ізольованому відсіку у баці.
Текст

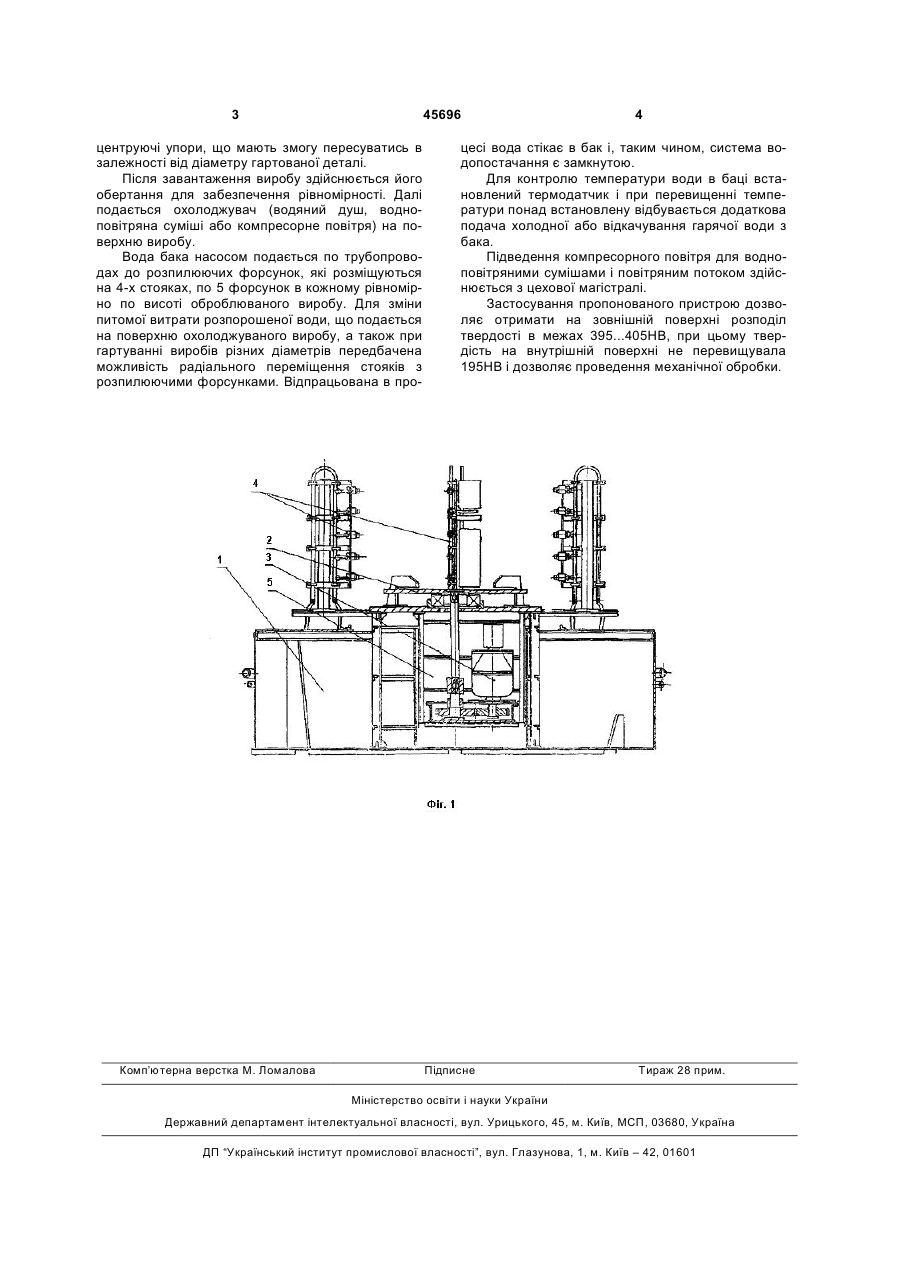

Пристрій для водно-повітряного гартування деталей з вертикальною віссю обертання, який вміщує гідросистему з форсунками для розпилення води з баком і насосом, а також платформу, на яку встановлюється виріб, що обробляється, який відрізняється тим, що платформа має можливістю обертання навколо своєї осі від приводу обертання, який розташовується в ізольованому відсіку у баці. (19) (21) u200904702 (22) 12.05.2009 (24) 25.11.2009 (46) 25.11.2009, Бюл.№ 22, 2009 р. (72) МІНКОВ ОЛЕКСАНДР МИКОЛАЙОВИЧ, МІНКОВ КОСТЯНТИН ОЛЕКСАНДРОВИЧ (73) ДОНБАСЬКА ДЕРЖАВНА МАШИНОБУДІВНА АКАДЕМІЯ 3 45696 центруючі упори, що мають змогу пересуватись в залежності від діаметру гартованої деталі. Після завантаження виробу здійснюється його обертання для забезпечення рівномірності. Далі подається охолоджувач (водяний душ, водноповітряна суміші або компресорне повітря) на поверхню виробу. Вода бака насосом подається по трубопроводах до розпилюючих форсунок, які розміщуються на 4-х стояках, по 5 форсунок в кожному рівномірно по висоті оброблюваного виробу. Для зміни питомої витрати розпорошеної води, що подається на поверхню охолоджуваного виробу, а також при гартуванні виробів різних діаметрів передбачена можливість радіального переміщення стояків з розпилюючими форсунками. Відпрацьована в про Комп’ютерна верстка М. Ломалова 4 цесі вода стікає в бак і, таким чином, система водопостачання є замкнутою. Для контролю температури води в баці встановлений термодатчик і при перевищенні температури понад встановлену відбувається додаткова подача холодної або відкачування гарячої води з бака. Підведення компресорного повітря для водноповітряними сумішами і повітряним потоком здійснюється з цехової магістралі. Застосування пропонованого пристрою дозволяє отримати на зовнішній поверхні розподіл твердості в межах 395...405НВ, при цьому твердість на внутрішній поверхні не перевищувала 195НВ і дозволяє проведення механічної обробки. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for water-air tempering of details with vertical axis of rotation
Автори англійськоюMinkov Oleksandr Mykolaiovych, Minkov Kostiantyn Oleksandrovych
Назва патенту російськоюУстройство для водно-воздушной закалки деталей с вертикальной осью вращения
Автори російськоюМинков Александр Николаевич, Минков Константин Александрович
МПК / Мітки
МПК: C21D 1/06
Мітки: водно-повітряного, пристрій, віссю, обертання, гартування, деталей, вертикальною
