Прес-форма для рівноканального кутового пресування
Номер патенту: 45695
Опубліковано: 25.11.2009
Автори: Роганов Лев Леонідович, Бігунов Мстислав Олександрович, Шимко Олексій Ігорович, Бондаренко Євген Олександрович, Періг Олександр Вікторович, Кутовий Леонід Володимирович
Формула / Реферат
Прес-форма для рівноканального кутового пресування, яка містить корпус із парою суміжних каналів однакового поперечного перерізу з додатковим елементом зі зносостійкого матеріалу, яка відрізняється тим, що корпус виконано нероз'ємним, а додатковий елемент зі зносостійкого матеріалу виконано у вигляді змінної призми, яка розташована і закріплена в місці переходу суміжних каналів з можливістю її зміни у напрямку, перпендикулярному площині розташування вхідного і вихідного каналів, при цьому змінна призма виконана з вибіркою (з усуненням металу), яка не змінює поперечний переріз каналів.
Текст

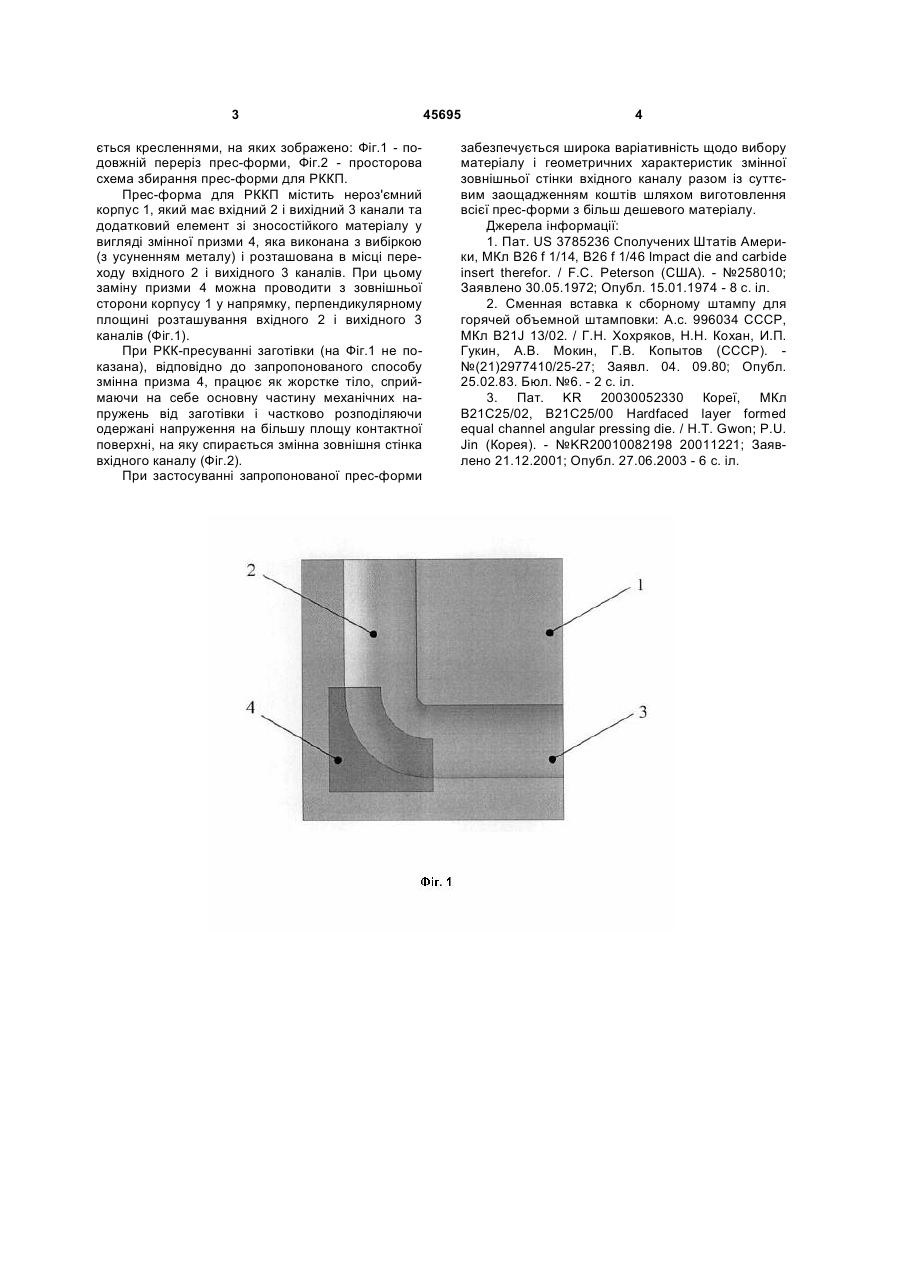

Прес-форма для рівноканального кутового 3 ється кресленнями, на яких зображено: Фіг.1 - подовжній переріз прес-форми, Фіг.2 - просторова схема збирання прес-форми для РККП. Прес-форма для РККП містить нероз'ємний корпус 1, який має вхідний 2 і вихідний 3 канали та додатковий елемент зі зносостійкого матеріалу у вигляді змінної призми 4, яка виконана з вибіркою (з усуненням металу) і розташована в місці переходу вхідного 2 і вихідного 3 каналів. При цьому заміну призми 4 можна проводити з зовнішньої сторони корпусу 1 у напрямку, перпендикулярному площині розташування вхідного 2 і вихідного 3 каналів (Фіг.1). При РКК-пресуванні заготівки (на Фіг.1 не показана), відповідно до запропонованого способу змінна призма 4, працює як жорстке тіло, сприймаючи на себе основну частину механічних напружень від заготівки і частково розподіляючи одержані напруження на більшу площу контактної поверхні, на яку спирається змінна зовнішня стінка вхідного каналу (Фіг.2). При застосуванні запропонованої прес-форми 45695 4 забезпечується широка варіативність щодо вибору матеріалу і геометричних характеристик змінної зовнішньої стінки вхідного каналу разом із суттєвим заощадженням коштів шляхом виготовлення всієї прес-форми з більш дешевого матеріалу. Джерела інформації: 1. Пат. US 3785236 Сполучених Штатів Америки, МКл В26 f 1/14, В26 f 1/46 Impact die and carbide insert therefor. / F.C. Peterson (США). - №258010; Заявлено 30.05.1972; Опубл. 15.01.1974 - 8 с. іл. 2. Сменная вставка к сборному штампу для горячей объемной штамповки: А.с. 996034 СССР, МКл В21J 13/02. / Г.Н. Хохряков, Н.Н. Кохан, И.П. Гукин, А.В. Мокин, Г.В. Копытов (СССР). №(21)2977410/25-27; Заявл. 04. 09.80; Опубл. 25.02.83. Бюл. №6. - 2 с. іл. 3. Пат. KR 20030052330 Кореї, МКл В21С25/02, В21С25/00 Hardfaced layer formed equal channel angular pressing die. / H.T. Gwon; P.U. Jin (Корея). - №KR20010082198 20011221; Заявлено 21.12.2001; Опубл. 27.06.2003 - 6 с. іл. 5 Комп’ютерна верстка А. Крулевський 45695 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDie for equal-channel angular pressing
Автори англійськоюPerih Oleksandr Viktorovych, Rohanov Lev Leonidovych, Kutovyi Leonid Volodymyrovych, Shymko Oleksii Ihorovych, Bondarenko Yevhen Oleksandrovych, Bihunov Mstyslav Oleksandrovyh
Назва патенту російськоюПресс-форма для равноканального углового прессования
Автори російськоюПериг Александр Викторович, Роганов Лев Леонидович, Кутовый Леонид Владимирович, Шимко Алексей Игоревич, Бондаренко Евгений Александрович, Бигунов Мстислав Александрович
МПК / Мітки
МПК: B21J 5/00
Мітки: пресування, кутового, прес-форма, рівноканального
