Привід відцентрового апарата машин для розсівання мінеральних добрив

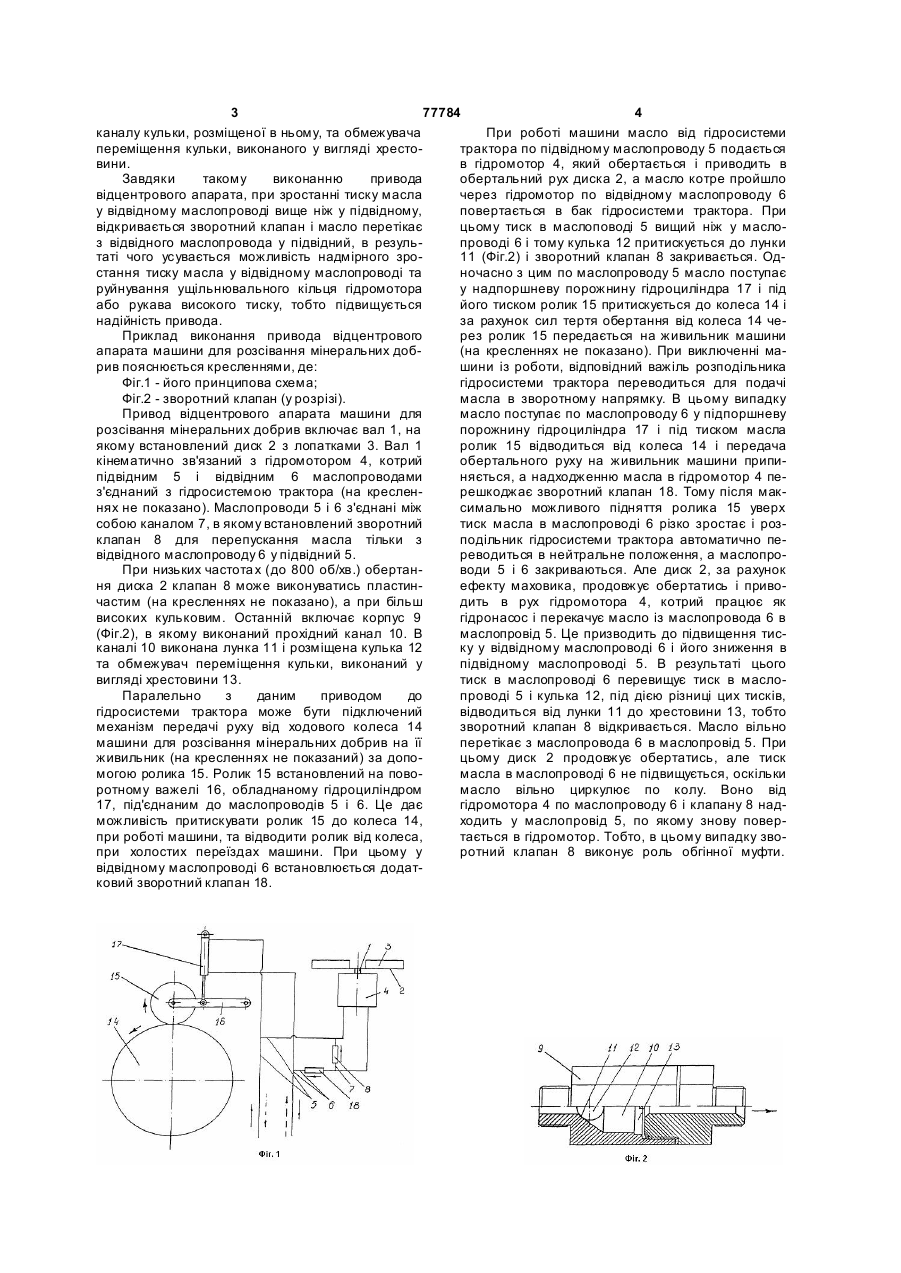

Привід відцентрового апарата машин для розсівання мінеральних добрив, який включає гідромотор, котрий кінематично зв'язаний з відцентровим апаратом, а також підвідним і відвідним маслопроводами з'єднаний з гідросистемою трактора, причому підвідний і відвідний маслопроводи сполучені між собою каналом, обладнаним клапаном, який відрізняється тим, що клапан виконаний зворотним і спрямований для перепускання масла із відвідного маслопроводу у підвідний. (19) (21) 20041008847 (22) 29.10.2004 (24) 15.01.2007 (46) 15.01.2007, Бюл. № 1, 2007 р. (72) Адамчук Валерій Васильович, Мойсеєнко Володимир Костянтинович (73) Приватна науково-виробнича фірма "Агрохіммаш" (56) SU 667179, 20.06.1979 3 77784 4 каналу кульки, розміщеної в ньому, та обмежувача При роботі машини масло від гідросистеми переміщення кульки, виконаного у вигляді хрестотрактора по підвідному маслопроводу 5 подається вини. в гідромотор 4, який обертається і приводить в Завдяки такому виконанню привода обертальний рух диска 2, а масло котре пройшло відцентрового апарата, при зростанні тиску масла через гідромотор по відвідному маслопроводу 6 у відвідному маслопроводі вище ніж у підвідному, повертається в бак гідросистеми трактора. При відкривається зворотний клапан і масло перетікає цьому тиск в маслоповоді 5 вищий ніж у маслоз відвідного маслопровода у підвідний, в резульпроводі 6 і тому кулька 12 притискується до лунки таті чого усувається можливість надмірного зро11 (Фіг.2) і зворотний клапан 8 закривається. Одстання тиску масла у відвідному маслопроводі та ночасно з цим по маслопроводу 5 масло поступає руйнування ущільнювального кільця гідромотора у надпоршневу порожнину гідроциліндра 17 і під або рукава високого тиску, тобто підвищується його тиском ролик 15 притискується до колеса 14 і надійність привода. за рахунок сил тертя обертання від колеса 14 чеПриклад виконання привода відцентрового рез ролик 15 передається на живильник машини апарата машини для розсівання мінеральних доб(на кресленнях не показано). При виключенні марив пояснюється кресленнями, де: шини із роботи, відповідний важіль розподільника Фіг.1 - його принципова схема; гідросистеми трактора переводиться для подачі Фіг.2 - зворотний клапан (у розрізі). масла в зворотному напрямку. В цьому випадку Привод відцентрового апарата машини для масло поступає по маслопроводу 6 у підпоршневу розсівання мінеральних добрив включає вал 1, на порожнину гідроциліндра 17 і під тиском масла якому встановлений диск 2 з лопатками 3. Вал 1 ролик 15 відводиться від колеса 14 і передача кінематично зв'язаний з гідромотором 4, котрий обертального руху на живильник машини припипідвідним 5 і відвідним 6 маслопроводами няється, а надходженню масла в гідромотор 4 пез'єднаний з гідросистемою трактора (на кресленрешкоджає зворотний клапан 18. Тому після макнях не показано). Маслопроводи 5 і 6 з'єднані між симально можливого підняття ролика 15 уверх собою каналом 7, в якому встановлений зворотний тиск масла в маслопроводі 6 різко зростає і розклапан 8 для перепускання масла тільки з подільник гідросистеми трактора автоматично певідвідного маслопроводу 6 у підвідний 5. реводиться в нейтральне положення, а маслопроПри низьких частота х (до 800 об/хв.) обертанводи 5 і 6 закриваються. Але диск 2, за рахунок ня диска 2 клапан 8 може виконуватись пластинефекту маховика, продовжує обертатись і привочастим (на кресленнях не показано), а при більш дить в рух гідромотора 4, котрий працює як високих кульковим. Останній включає корпус 9 гідронасос і перекачує масло із маслопровода 6 в (Фіг.2), в якому виконаний прохідний канал 10. В маслопровід 5. Це призводить до підвищення тисканалі 10 виконана лунка 11 і розміщена кулька 12 ку у відвідному маслопроводі 6 і його зниження в та обмежувач переміщення кульки, виконаний у підвідному маслопроводі 5. В результаті цього вигляді хрестовини 13. тиск в маслопроводі 6 перевищує тиск в маслоПаралельно з даним приводом до проводі 5 і кулька 12, під дією різниці цих тисків, гідросистеми трактора може бути підключений відводиться від лунки 11 до хрестовини 13, тобто механізм передачі руху від ходового колеса 14 зворотний клапан 8 відкривається. Масло вільно машини для розсівання мінеральних добрив на її перетікає з маслопровода 6 в маслопровід 5. При живильник (на кресленнях не показаний) за допоцьому диск 2 продовжує обертатись, але тиск могою ролика 15. Ролик 15 встановлений на повомасла в маслопроводі 6 не підвищується, оскільки ротному важелі 16, обладнаному гідроциліндром масло вільно циркулює по колу. Воно від 17, під'єднаним до маслопроводів 5 і 6. Це дає гідромотора 4 по маслопроводу 6 і клапану 8 надможливість притискувати ролик 15 до колеса 14, ходить у маслопровід 5, по якому знову поверпри роботі машини, та відводити ролик від колеса, тається в гідромотор. Тобто, в цьому випадку звопри холостих переїздах машини. При цьому у ротний клапан 8 виконує роль обгінної муфти. відвідному маслопроводі 6 встановлюється додатковий зворотний клапан 18. 5 Комп’ютерна в ерстка М. Клюкін 77784 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
