Сонячна електростанція
Номер патенту: 45738
Опубліковано: 25.11.2009
Автори: Бандура Іван Миколайович, Подопригора Анна Василівна, Чухрай Андрій Григорійович
Формула / Реферат
Сонячна електростанція, що містить послідовно з'єднані сонячний генератор з панелями сонячних батарей, пристрій відбору максимальної потужності, регулятор зарядки-розрядки, інвертор, споживач змінного струму, а також споживач постійного струму, підключений до виходу регулятора зарядки-розрядки, і акумуляторну батарею, з'єднану з регулятором зарядки-розрядки, яка відрізняється тим, що додатково введений датчик сонця, розташований на панелях сонячних батарей, вихід якого через регулятор положення підключений до двокоординатного приводу панелей сонячних батарей.
Текст

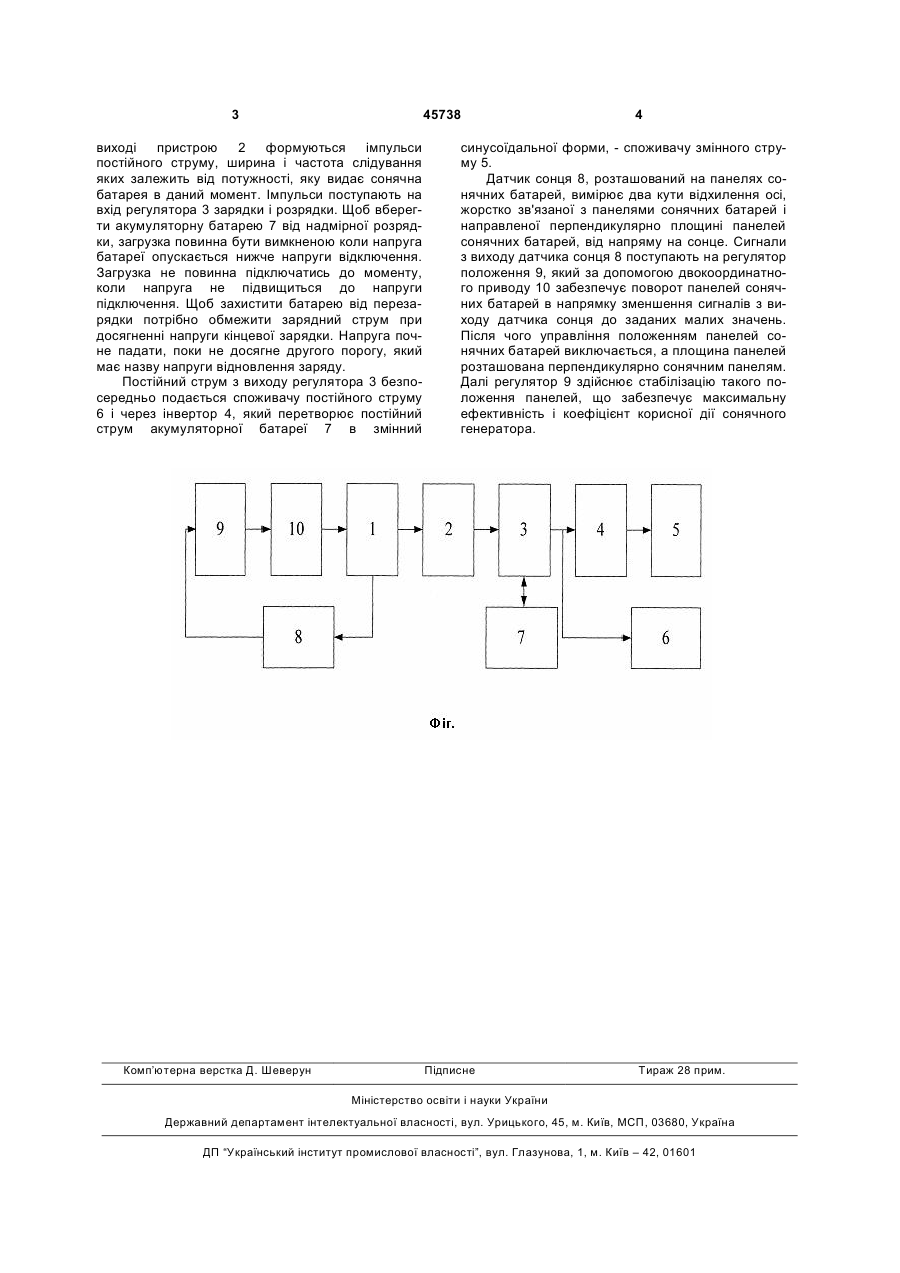

Сонячна електростанція, що містить послідовно з'єднані сонячний генератор з панелями соня 3 45738 виході пристрою 2 формуються імпульси постійного струму, ширина і частота слідування яких залежить від потужності, яку видає сонячна батарея в даний момент. Імпульси поступають на вхід регулятора 3 зарядки і розрядки. Щоб вберегти акумуляторну батарею 7 від надмірної розрядки, загрузка повинна бути вимкненою коли напруга батареї опускається нижче напруги відключення. Загрузка не повинна підключатись до моменту, коли напруга не підвищиться до напруги підключення. Щоб захистити батарею від перезарядки потрібно обмежити зарядний струм при досягненні напруги кінцевої зарядки. Напруга почне падати, поки не досягне другого порогу, який має назву напруги відновлення заряду. Постійний струм з виходу регулятора 3 безпосередньо подається споживачу постійного струму 6 і через інвертор 4, який перетворює постійний струм акумуляторної батареї 7 в змінний Комп’ютерна верстка Д. Шеверун 4 синусоїдальної форми, - споживачу змінного струму 5. Датчик сонця 8, розташований на панелях сонячних батарей, вимірює два кути відхилення осі, жорстко зв'язаної з панелями сонячних батарей і направленої перпендикулярно площині панелей сонячних батарей, від напряму на сонце. Сигнали з виходу датчика сонця 8 поступають на регулятор положення 9, який за допомогою двокоординатного приводу 10 забезпечує поворот панелей сонячних батарей в напрямку зменшення сигналів з виходу датчика сонця до заданих малих значень. Після чого управління положенням панелей сонячних батарей виключається, а площина панелей розташована перпендикулярно сонячним панелям. Далі регулятор 9 здійснює стабілізацію такого положення панелей, що забезпечує максимальну ефективність і коефіцієнт корисної дії сонячного генератора. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSolar power station
Автори англійськоюChukhrai Andrii Hryhoriiovych, Podopryhora Anna Vasylivna, Bandura Ivan Mykolaiovych
Назва патенту російськоюСолнечная электростанция
Автори російськоюЧухрай Андрей Григорьевич, Подопригора Анна Васильевна, Бандура Иван Николаевич
МПК / Мітки
МПК: H01L 31/04
Мітки: сонячна, електростанція
