Сонячна фотоелектрична установка

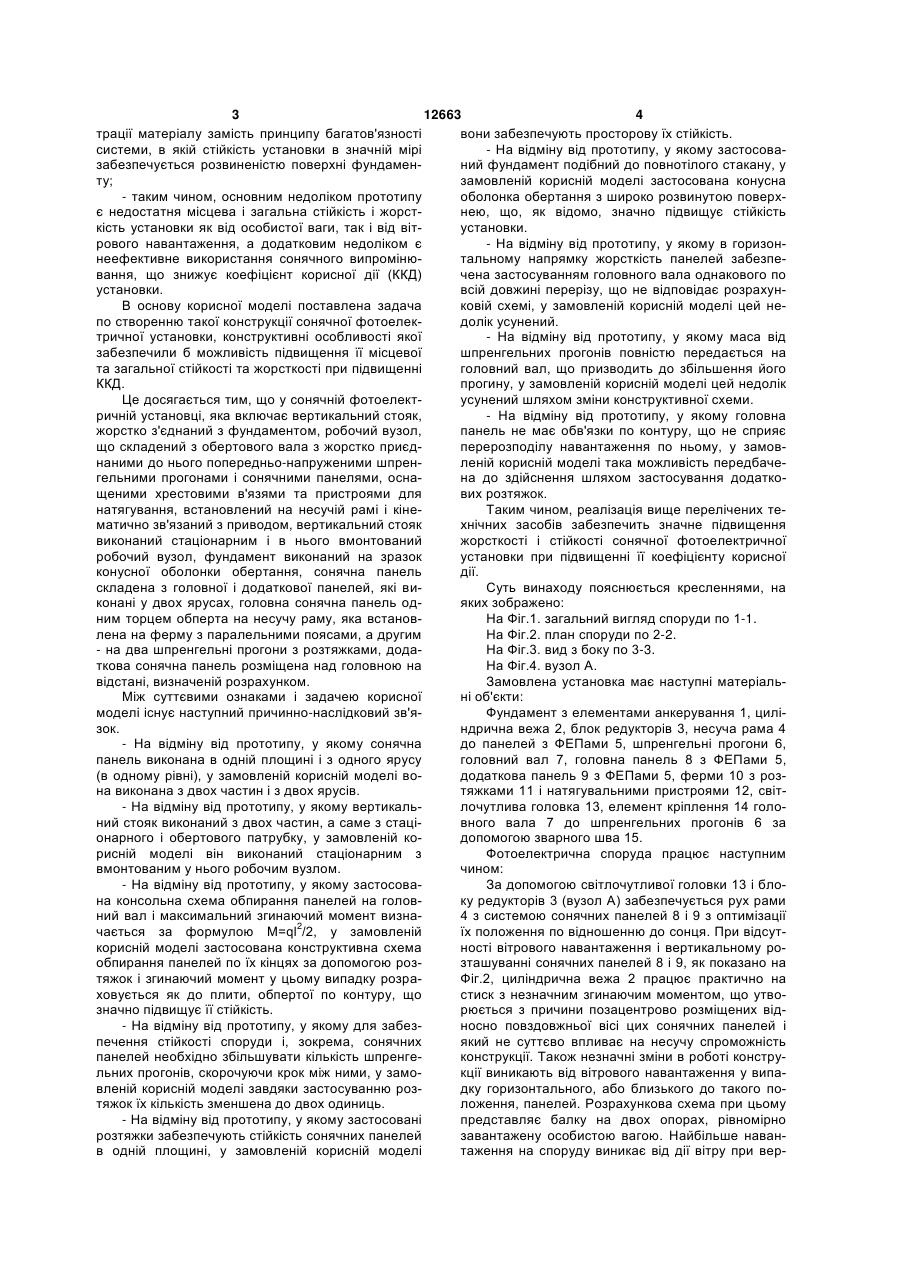

Сонячна фотоелектрична установка, яка включає вертикальний стояк, жорстко з'єднаний з фундаментом, робочий вузол, що складений з обертового вала з жорстко приєднаними до нього попередньо напруженими шпренгельними прогонами і сонячними панелями, оснащеними хресто 3 12663 4 трації матеріалу замість принципу багатов'язності вони забезпечують просторову їх стійкість. системи, в якій стійкість установки в значній мірі - На відміну від прототипу, у якому застосовазабезпечується розвиненістю поверхні фундаменний фундамент подібний до повнотілого стакану, у ту; замовленій корисній моделі застосована конусна - таким чином, основним недоліком прототипу оболонка обертання з широко розвинутою поверхє недостатня місцева і загальна стійкість і жорстнею, що, як відомо, значно підвищує стійкість кість установки як від особистої ваги, так і від вітустановки. рового навантаження, а додатковим недоліком є - На відміну від прототипу, у якому в горизоннеефективне використання сонячного випромінютальному напрямку жорсткість панелей забезпевання, що знижує коефіцієнт корисної дії (ККД) чена застосуванням головного вала однакового по установки. всій довжині перерізу, що не відповідає розрахунВ основу корисної моделі поставлена задача ковій схемі, у замовленій корисній моделі цей непо створенню такої конструкції сонячної фотоелекдолік усунений. тричної установки, конструктивні особливості якої - На відміну від прототипу, у якому маса від забезпечили б можливість підвищення її місцевої шпренгельних прогонів повністю передається на та загальної стійкості та жорсткості при підвищенні головний вал, що призводить до збільшення його ККД. прогину, у замовленій корисній моделі цей недолік Це досягається тим, що у сонячній фотоелектусунений шляхом зміни конструктивної схеми. ричній установці, яка включає вертикальний стояк, - На відміну від прототипу, у якому головна жорстко з'єднаний з фундаментом, робочий вузол, панель не має обв'язки по контуру, що не сприяє що складений з обертового вала з жорстко приєдперерозподілу навантаження по ньому, у замовнаними до нього попередньо-напруженими шпренленій корисній моделі така можливість передбачегельними прогонами і сонячними панелями, оснана до здійснення шляхом застосування додаткощеними хрестовими в'язями та пристроями для вих розтяжок. натягування, встановлений на несучій рамі і кінеТаким чином, реалізація вище перелічених тематично зв'язаний з приводом, вертикальний стояк хнічних засобів забезпечить значне підвищення виконаний стаціонарним і в нього вмонтований жорсткості і стійкості сонячної фотоелектричної робочий вузол, фундамент виконаний на зразок установки при підвищенні її коефіцієнту корисної конусної оболонки обертання, сонячна панель дії. складена з головної і додаткової панелей, які виСуть винаходу пояснюється кресленнями, на конані у двох ярусах, головна сонячна панель одяких зображено: ним торцем обперта на несучу раму, яка встановНа Фіг.1. загальний вигляд споруди по 1-1. лена на ферму з паралельними поясами, а другим На Фіг.2. план споруди по 2-2. - на два шпренгельні прогони з розтяжками, додаНа Фіг.3. вид з боку по 3-3. ткова сонячна панель розміщена над головною на На Фіг.4. вузол А. відстані, визначеній розрахунком. Замовлена установка має наступні матеріальМіж суттєвими ознаками і задачею корисної ні об'єкти: моделі існує наступний причинно-наслідковий зв'яФундамент з елементами анкерування 1, цилізок. ндрична вежа 2, блок редукторів 3, несуча рама 4 - На відміну від прототипу, у якому сонячна до панелей з ФЕПами 5, шпренгельні прогони 6, панель виконана в одній площині і з одного ярусу головний вал 7, головна панель 8 з ФЕПами 5, (в одному рівні), у замовленій корисній моделі вододаткова панель 9 з ФЕПами 5, ферми 10 з розна виконана з двох частин і з двох ярусів. тяжками 11 і натягувальними пристроями 12, світ- На відміну від прототипу, у якому вертикальлочутлива головка 13, елемент кріплення 14 голоний стояк виконаний з двох частин, а саме з стацівного вала 7 до шпренгельних прогонів 6 за онарного і обертового патрубку, у замовленій кодопомогою зварного шва 15. рисній моделі він виконаний стаціонарним з Фотоелектрична споруда працює наступним вмонтованим у нього робочим вузлом. чином: - На відміну від прототипу, у якому застосоваЗа допомогою світлочутливої головки 13 і блона консольна схема обпирання панелей на головку редукторів 3 (вузол А) забезпечується рух рами ний вал і максимальний згинаючий момент визна4 з системою сонячних панелей 8 і 9 з оптимізації чається за формулою М=ql2/2, у замовленій їх положення по відношенню до сонця. При відсуткорисній моделі застосована конструктивна схема ності вітрового навантаження і вертикальному рообпирання панелей по їх кінцях за допомогою роззташуванні сонячних панелей 8 і 9, як показано на тяжок і згинаючий момент у цьому випадку розраФіг.2, циліндрична вежа 2 працює практично на ховується як до плити, обпертої по контуру, що стиск з незначним згинаючим моментом, що утвозначно підвищує її стійкість. рюється з причини позацентрово розміщених від- На відміну від прототипу, у якому для забезносно повздовжньої вісі цих сонячних панелей і печення стійкості споруди і, зокрема, сонячних який не суттєво впливає на несучу спроможність панелей необхідно збільшувати кількість шпренгеконструкції. Також незначні зміни в роботі конструльних прогонів, скорочуючи крок між ними, у замокції виникають від вітрового навантаження у випавленій корисній моделі завдяки застосуванню роздку горизонтального, або близького до такого потяжок їх кількість зменшена до двох одиниць. ложення, панелей. Розрахункова схема при цьому - На відміну від прототипу, у якому застосовані представляє балку на двох опорах, рівномірно розтяжки забезпечують стійкість сонячних панелей завантажену особистою вагою. Найбільше наванв одній площині, у замовленій корисній моделі таження на споруду виникає від дії вітру при вер 5 12663 6 тикальному положенні панелей, що трапляється стійкість у найбільш несприятливому місці. Скрупри сході або заході сонця, коли дія вітру направчуючий момент від головного вала 7 передається лена майже під прямим кутом до неї. У цьому виза допомогою елементів кріплення 14 до шпренгепадку найбільші розтягуючи зусилля припадають льних прогонів 6 за допомогою зварних швів 15, на розтяжки 11, якими прикріплена додаткова папараметри яких розраховуються. нель 9 до ферми 10. Всі розтяжки треба розрахоПо кінцях головний вал 7 жорстко прикріплювувати на міцність від екстремального вітрового ється до рами 4. навантаження. Кожна розтяжка оснащена натягуРеалізація винаходу у будівництві забезпечить вальним пристроєм типу талрепа і розташована у досягнення таких показників: зручному для обслуговування місці. Виникаючий Економія металу складе 12-14%, а бетону - 30згинаючий момент у даному випадку сягає макси35%. мальної величини у циліндричній вежі 2, яку треба Коефіцієнт корисної дії підвищиться на 6-8%. перевірити розрахунком на міцність і загальну Стійкість споруди підвищиться на 25-30%. Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
