Відбійний молоток

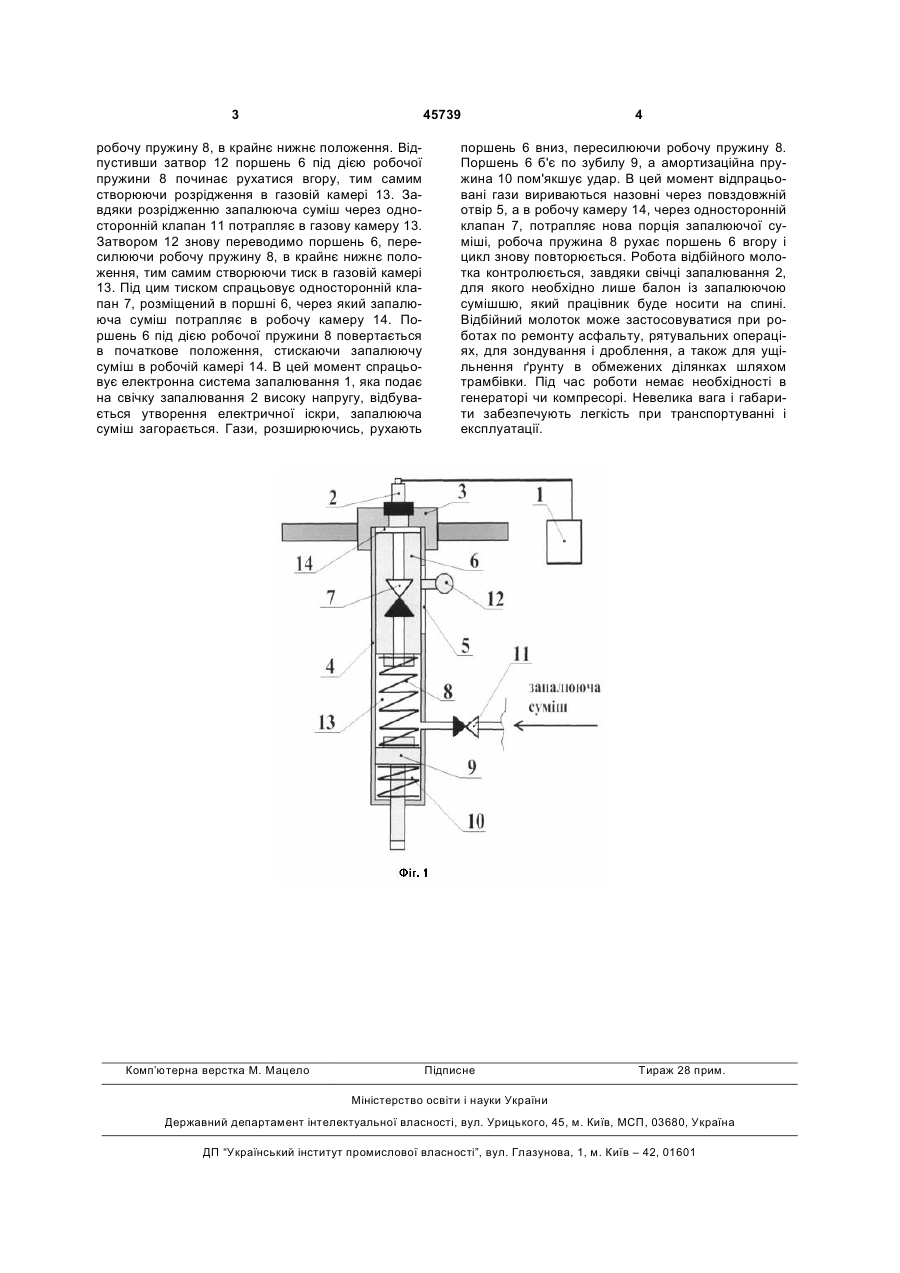

1. Відбійний молоток, який відрізняється тим, що в його циліндричному корпусі рухається поршень, розділяючи циліндр на дві камери, поршень забезпечує перепускання запалюючої суміші між камерами крізь односторонній клапан, вмонтований в ньому, за поршнем безпосередньо розміщена робоча пружина, яка впирається в зубило, яке може прямолінійно переміщуватися по циліндру, за яким розміщена амортизаційна пру 3 45739 робочу пружину 8, в крайнє нижнє положення. Відпустивши затвор 12 поршень 6 під дією робочої пружини 8 починає рухатися вгору, тим самим створюючи розрідження в газовій камері 13. Завдяки розрідженню запалююча суміш через односторонній клапан 11 потрапляє в газову камеру 13. Затвором 12 знову переводимо поршень 6, пересилюючи робочу пружину 8, в крайнє нижнє положення, тим самим створюючи тиск в газовій камері 13. Під цим тиском спрацьовує односторонній клапан 7, розміщений в поршні 6, через який запалююча суміш потрапляє в робочу камеру 14. Поршень 6 під дією робочої пружини 8 повертається в початкове положення, стискаючи запалюючу суміш в робочій камері 14. В цей момент спрацьовує електронна система запалювання 1, яка подає на свічку запалювання 2 високу напругу, відбувається утворення електричної іскри, запалююча суміш загорається. Гази, розширюючись, рухають Комп’ютерна верстка М. Мацело 4 поршень 6 вниз, пересилюючи робочу пружину 8. Поршень 6 б'є по зубилу 9, а амортизаційна пружина 10 пом'якшує удар. В цей момент відпрацьовані гази вириваються назовні через повздовжній отвір 5, а в робочу камеру 14, через односторонній клапан 7, потрапляє нова порція запалюючої суміші, робоча пружина 8 рухає поршень 6 вгору і цикл знову повторюється. Робота відбійного молотка контролюється, завдяки свічці запалювання 2, для якого необхідно лише балон із запалюючою сумішшю, який працівник буде носити на спині. Відбійний молоток може застосовуватися при роботах по ремонту асфальту, рятувальних операціях, для зондування і дроблення, а також для ущільнення ґрунту в обмежених ділянках шляхом трамбівки. Під час роботи немає необхідності в генераторі чи компресорі. Невелика вага і габарити забезпечують легкість при транспортуванні і експлуатації. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
