Робоче устаткування драглайна

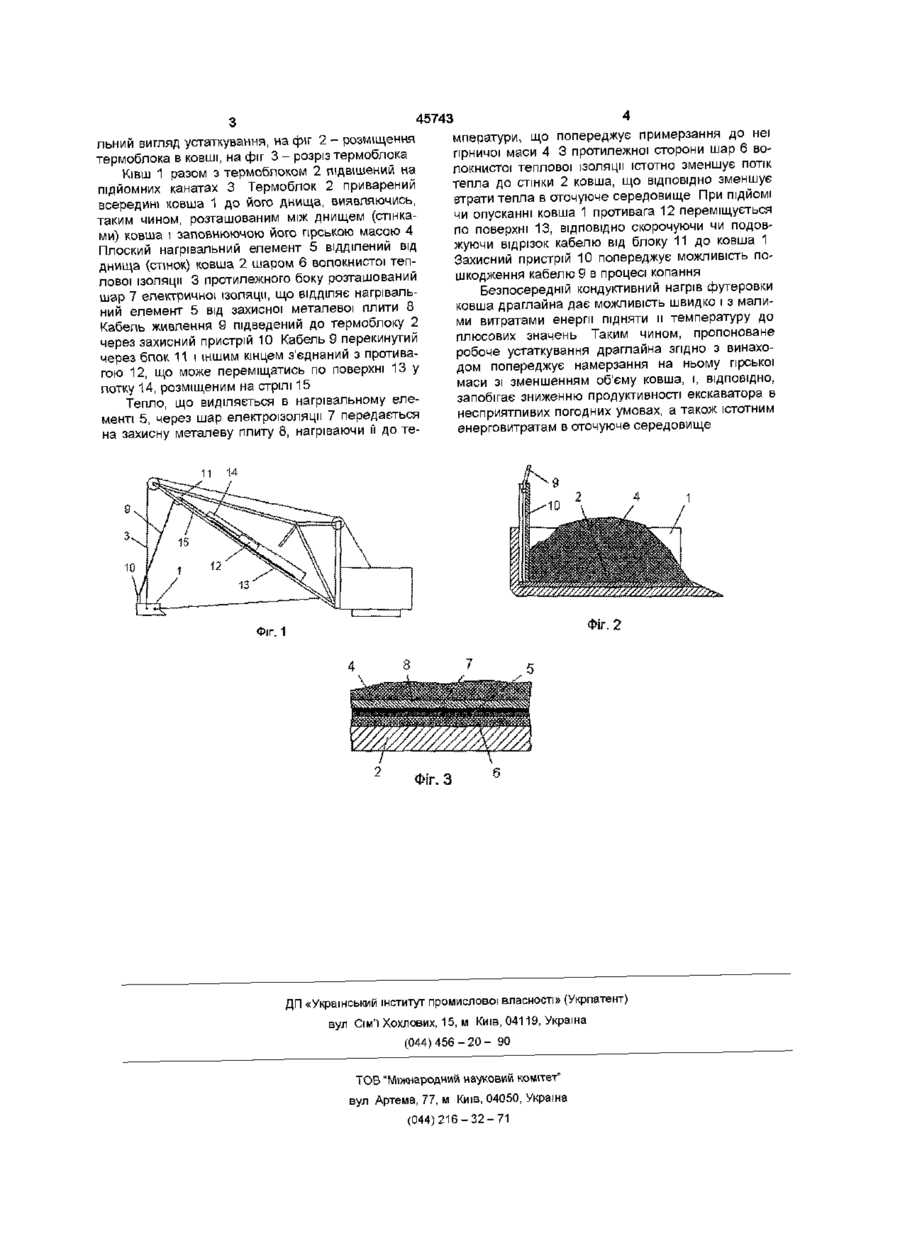

Робоче устаткування драглайна, що включає стрілу, ПІДЙОМНІ канати, зв'язані з ковшом, термо блок та кабель живлення, одним кінцем з'єднаний з термоблоком, а іншим - з противагою, яке відрізняється тим, що термоблок встановлений зсередини на днищі ковша і містить плоский нагрівальний елемент, відокремлений від внутрішньої поверхні ковша шаром волокнистої теплової ізоляції і прикритий металевою плитою захисної футерівки Винахід відноситься до гірничої техніки, зокрема, до одноківшових екскаваторів-драглайнів, що призначені для роботи у кар'єрах з гірськими породами, схильними до налипання та намерзання При роботі драглайна в осінньо-зимовий період при середньодобовій температурі нижчій нуля градусів Цельсія інтенсифікуються адгезійнокрюгенні процеси, наслідком яких є намерзання гірської маси всередині робочого органа драглайна - ковша на його стінки і, особливо, днище Це значною мірою зменшує об'єм ковша і, ВІДПОВІДНО, продуктивність екскаватора, а також підвищує енергоємність процесу копання Щоб протистояти цьому, використовують очистку ковша від гірської маси його електронагрівом, за допомогою якого можна не лише очистити ківш, але й попередити намерзання в ньому гірської маси 3 цією метою на драглайні вносяться ВІДПО над ковшем на підйомних канатах, і він здійснює нагрів з допомогою випромінювання Кабель живлення одним кінцем зв'язаний з термоблоком, а іншим - з противагою, що рухається у спеціальному лотку на стрілі Недоліком описаного устаткування є використання для нагріву випромінювання, що пов'язане з низьким к к д випромінювачів, великими тепловтратами в навколишнє середовище та з непотрібним обігрівом верхньої частини гірської маси, що знаходиться в ковші Метою цього винаходу є усунення недоліків, властивих прототипові, для підвищення ефективності робочого устаткування драглайна Згідно З винаходом це досягається тим, що у робочому устаткуванні драглайна, котре включає стрілу, ПІДЙОМНІ канати, зв'язані з ковшем, термоблок та кабель живлення, одним кінцем з'єднаний з термоблоком, а іншим - з противагою, термоблок встановлений зсередини на днищі, а при необхідності і на стінках, ковша і містить плоский нагрівальний елемент, відокремлений від внутрішньої поверхні стінок ковша шаром волокнистої теплової ізоляції та прикритий металевою плитою захисної футеровки Кондуктивна теплопередача при надійному тепловому контакті захисної металевої плити (яка створює внутрішню футеровку ковша і контактує з гірською масою) з нагрівальним елементом, а також теплова ІЗОЛЯЦІЯ нагрівального елемента віл днища (стінок) ковша, істотно підвищують ефективність нагріву та знижують втрати енергії в оточуюче середовище ВІДНІ ЗМІНИ в його робоче устаткування Відоме робоче устаткування драглайна, що включає стрілу, ківш, зв'язані з ковшем ПІДЙОМНІ канати, термоблок та кабель живлення (Новиков Б А Борьба с прилипанием и примерзанием горной массы к ковшам землеройных машин М , ЦНИИуголь, 1980, с 25) Його недоліком є перериви в нагріві ковша, що знижують ефективність боротьби з намерзанням Відоме також робоче устаткування драглайна, що забезпечує безперервний нагрів (А И Зверев Рабочее оборудование экскаватора - драглайна А с СССР №969831, кл Е 02 F 3/48 Бюл №40 1982г) У цьому випадку термоблок встановлено Викладена сутність винаходу пояснюється кресленнями, на яких зображені на фіг 1 - зага СО Ю 45743 льний вигляд устаткування, на фіг 2 - розміщення термоблока в ковші, на фіг 3 - розріз термоблока Ківш 1 разом з термоблоком 2 підвішений на підйомних канатах 3 Термоблок 2 приварений всередині ковша 1 до його днища, виявляючись, таким чином, розташованим між днищем (стінками) ковша і заповнюючою його гірською масою 4 Плоский нагрівальний елемент 5 відділений від днища (стінок) ковша 2 шаром 6 волокнистої теплової ізоляції 3 протилежного боку розташований шар 7 електричної ізоляції, що ВІДДІЛЯЄ нагрівальний елемент 5 від захисної металевої плити 8 Кабель живлення 9 підведений до термоблоку 2 через захисний пристрій 10 Кабель 9 перекинутий через блок 11 і іншим кінцем з'єднаний з противагою 12, що може переміщатись по поверхні 13 у лотку 14, розміщеним на стрілі 15 Тепло, що виділяється в нагрівальному елементі 5, через шар електроізоляції 7 передається на захисну металеву плиту 8, нагріваючи и до те мператури, що попереджує примерзання до неї гірничої маси 4 3 протилежної сторони шар 6 волокнистої теплової ізоляції істотно зменшує потік тепла до стінки 2 ковша, що ВІДПОВІДНО зменшує втрати тепла в оточуюче середовище При ПІДЙОМІ чи опусканні ковша 1 противага 12 переміщується по поверхні 13, ВІДПОВІДНО скорочуючи чи подовжуючи відрізок кабелю від блоку 11 до ковша 1 Захисний пристрій 10 попереджує можливість пошкодження кабелю 9 в процесі копання Безпосередній кондунтивний нагрів футеровки ковша драглайна дає можливість швидко і з малими витратами енергії підняти и температуру до плюсових значень Таким чином, пропоноване робоче устаткування драглайна згідно з винаходом попереджує намерзання на ньому гірської маси зі зменшенням об'єму ковша, і, ВІДПОВІДНО, запобігає зниженню продуктивності екскаватора в несприятливих погодних умовах, а також істотним енерговитратам в оточуюче середовище 11 14 >ІГ. 2 Фіг. 1 ФІГ. З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
