Трубний теплообмінник
Номер патенту: 45783
Опубліковано: 25.11.2009
Автори: Мельник Олександр Петрович, Кравчук Анеля Зіновіївна, Вознюк Тарас Анатолійович
Формула / Реферат
Теплообмінник, що містить циліндричний корпус з розміщеним усередині нього пучком труб, що скріплені трубними поперечними решітками так, що між трубними решітками і корпусом утворена герметична камера, причому пучок труб подовжений за решітку у бік проти напрямку вхідного потоку, і на кінці подовження встановлена додаткова трубна решітка, причому в стінці щонайменше однієї трубки на ділянці подовження пучка виконано щонайменше один отвір, який відрізняється тим, що герметична камера сполучена з вихідною частиною корпуса простором між корпусом та ізоляційною сорочкою, яка розташована по всьому периметру циліндричної обичайки.
Текст

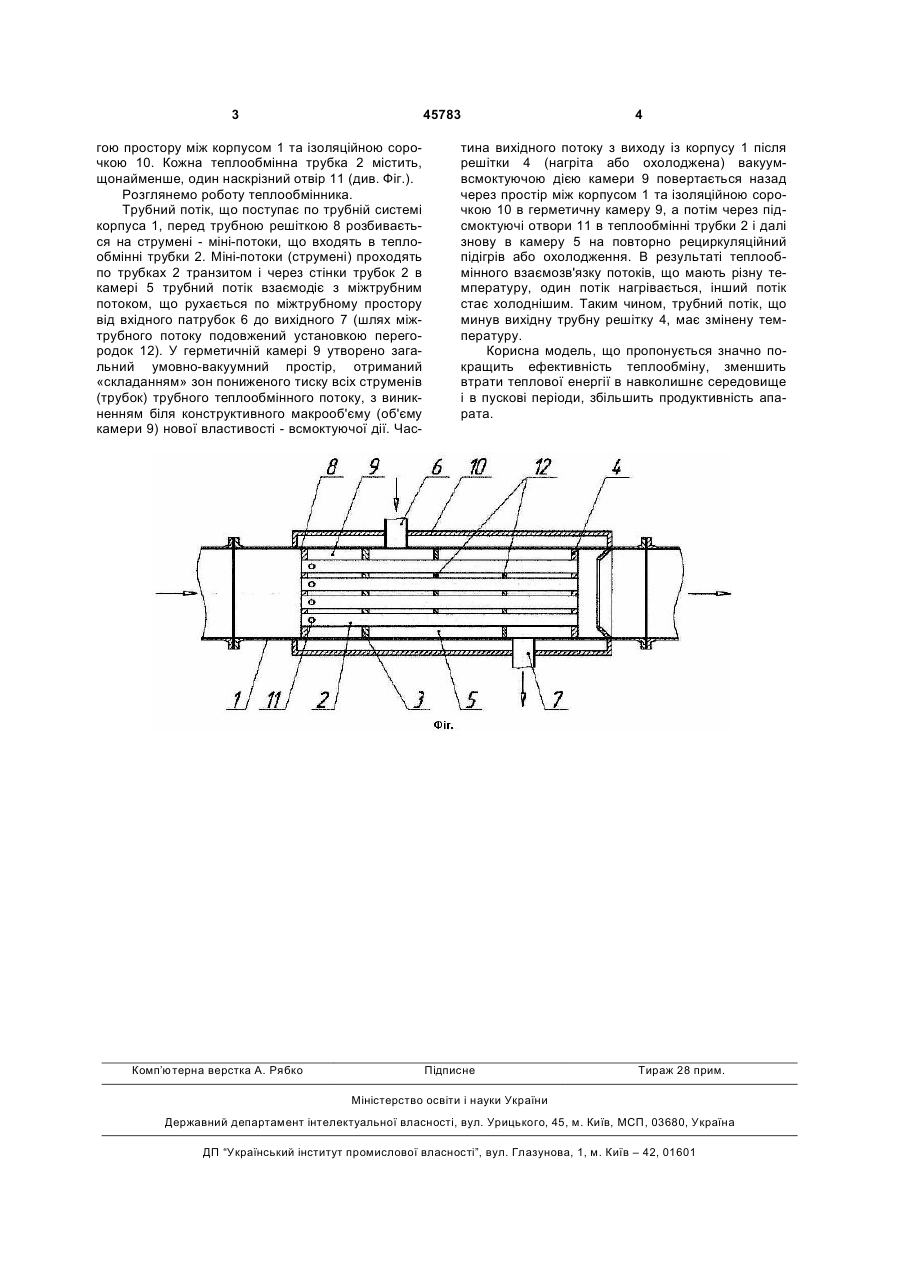

Теплообмінник, що містить циліндричний корпус з розміщеним усередині нього пучком труб, що 3 45783 гою простору між корпусом 1 та ізоляційною сорочкою 10. Кожна теплообмінна трубка 2 містить, щонайменше, один наскрізний отвір 11 (див. Фіг.). Розглянемо роботу теплообмінника. Трубний потік, що поступає по трубній системі корпуса 1, перед трубною решіткою 8 розбивається на струмені - міні-потоки, що входять в теплообмінні трубки 2. Міні-потоки (струмені) проходять по трубках 2 транзитом і через стінки трубок 2 в камері 5 трубний потік взаємодіє з міжтрубним потоком, що рухається по міжтрубному простору від вхідного патрубок 6 до вихідного 7 (шлях міжтрубного потоку подовжений установкою перегородок 12). У герметичній камері 9 утворено загальний умовно-вакуумний простір, отриманий «складанням» зон пониженого тиску всіх струменів (трубок) трубного теплообмінного потоку, з виникненням біля конструктивного макрооб'єму (об'єму камери 9) нової властивості - всмоктуючої дії. Час Комп’ютерна верстка А. Рябко 4 тина вихідного потоку з виходу із корпусу 1 після решітки 4 (нагріта або охолоджена) вакуумвсмоктуючою дією камери 9 повертається назад через простір між корпусом 1 та ізоляційною сорочкою 10 в герметичну камеру 9, а потім через підсмоктуючі отвори 11 в теплообмінні трубки 2 і далі знову в камеру 5 на повторно рециркуляційний підігрів або охолодження. В результаті теплообмінного взаємозв'язку потоків, що мають різну температуру, один потік нагрівається, інший потік стає холоднішим. Таким чином, трубний потік, що минув вихідну трубну решітку 4, має змінену температуру. Корисна модель, що пропонується значно покращить ефективність теплообміну, зменшить втрати теплової енергії в навколишнє середовище і в пускові періоди, збільшить продуктивність апарата. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPipe heat exchanger
Автори англійськоюKravchuk Anelia Zinoviivna, Vozniuk Taras Anatoliiovych, Melnyk Oleksandr Petrovych
Назва патенту російськоюТрубный теплообменник
Автори російськоюКравчук Анеля Зиновьевна, Вознюк Тарас Анатольевич, Мельник Александр Петрович
МПК / Мітки
МПК: F28D 7/00
Мітки: трубний, теплообмінник
