Полімерна композиція

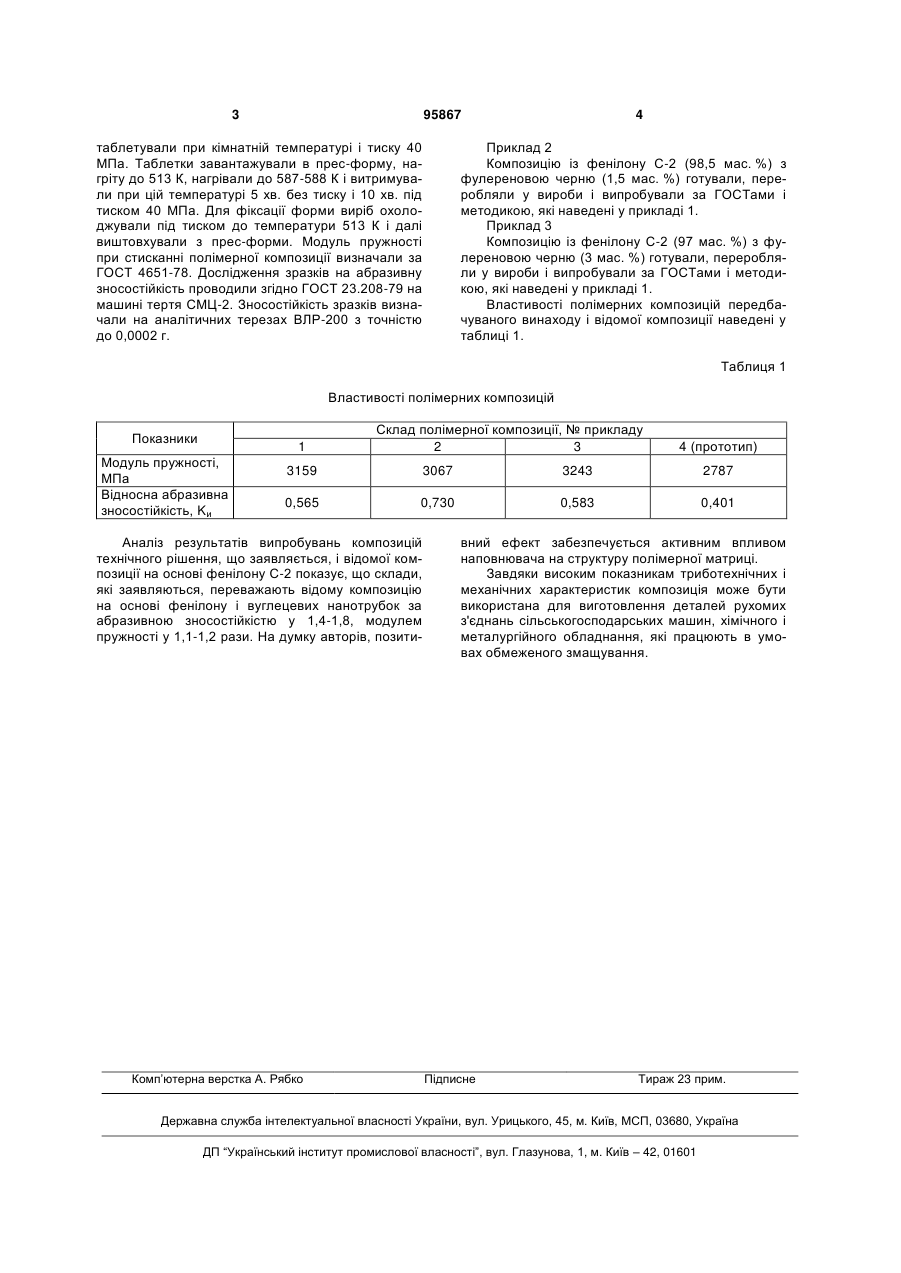

Полімерна композиція, що містить ароматичний поліамід фенілон С-2 та наповнювач, яка відрізняється тим, що як наповнювач містить фулеренову чернь при наступному співвідношенні компонентів, мас. %: фулеренова чернь 0,5-3,0 фенілон С-2 97,0-99,5. (19) (21) a201007816 (22) 22.06.2010 (24) 12.09.2011 (46) 12.09.2011, Бюл.№ 17, 2011 р. (72) БУРЯ ОЛЕКСАНДР ІВАНОВИЧ, КУЗНЕЦОВА ОЛЬГА ЮРІЇВНА (73) БУРЯ ОЛЕКСАНДР ІВАНОВИЧ, КУЗНЕЦОВА ОЛЬГА ЮРІЇВНА (56) RU 2 383 569 C2, 20.08.2008 3 95867 таблетували при кімнатній температурі і тиску 40 МПа. Таблетки завантажували в прес-форму, нагріту до 513 К, нагрівали до 587-588 К і витримували при цій температурі 5 хв. без тиску і 10 хв. під тиском 40 МПа. Для фіксації форми виріб охолоджували під тиском до температури 513 К і далі виштовхували з прес-форми. Модуль пружності при стисканні полімерної композиції визначали за ГОСТ 4651-78. Дослідження зразків на абразивну зносостійкість проводили згідно ГОСТ 23.208-79 на машині тертя СМЦ-2. Зносостійкість зразків визначали на аналітичних терезах ВЛР-200 з точністю до 0,0002 г. 4 Приклад 2 Композицію із фенілону С-2 (98,5 мас. %) з фулереновою черню (1,5 мас. %) готували, переробляли у вироби і випробували за ГОСТами і методикою, які наведені у прикладі 1. Приклад 3 Композицію із фенілону С-2 (97 мас. %) з фулереновою черню (3 мас. %) готували, переробляли у вироби і випробували за ГОСТами і методикою, які наведені у прикладі 1. Властивості полімерних композицій передбачуваного винаходу і відомої композиції наведені у таблиці 1. Таблиця 1 Властивості полімерних композицій Показники 1 Модуль пружності, МПа Відносна абразивна зносостійкість, Kи Склад полімерної композиції, № прикладу 2 3 4 (прототип) 3159 3067 3243 2787 0,565 0,730 0,583 0,401 Аналіз результатів випробувань композицій технічного рішення, що заявляється, і відомої композиції на основі фенілону С-2 показує, що склади, які заявляються, переважають відому композицію на основі фенілону і вуглецевих нанотрубок за абразивною зносостійкістю у 1,4-1,8, модулем пружності у 1,1-1,2 рази. На думку авторів, позити Комп’ютерна верстка А. Рябко вний ефект забезпечується активним впливом наповнювача на структуру полімерної матриці. Завдяки високим показникам триботехнічних і механічних характеристик композиція може бути використана для виготовлення деталей рухомих з'єднань сільськогосподарських машин, хімічного і металургійного обладнання, які працюють в умовах обмеженого змащування. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
