Гідроциклон
Номер патенту: 45782
Опубліковано: 25.11.2009
Автори: Ченчик Роман Васильович, Мікульонок Ігор Олегович, Мельник Олександр Петрович
Формула / Реферат
Гідроциклон, що містить циліндричний корпус з центральною трубою, грязьовик, розміщений між ними конічний перехідник, а також патрубки для вводу вихідної суспензії і виводу шламу, який відрізняється тим, що грязьовик споряджено верхньою і нижньою засувками, в нижній частині його корпуса тангенційно встановлено патрубок для вводу промивної рідини, а верхня частина грязьовика виконана у вигляді сита і зовні споряджена оболонкою із патрубком для виводу промивної рідини.
Текст

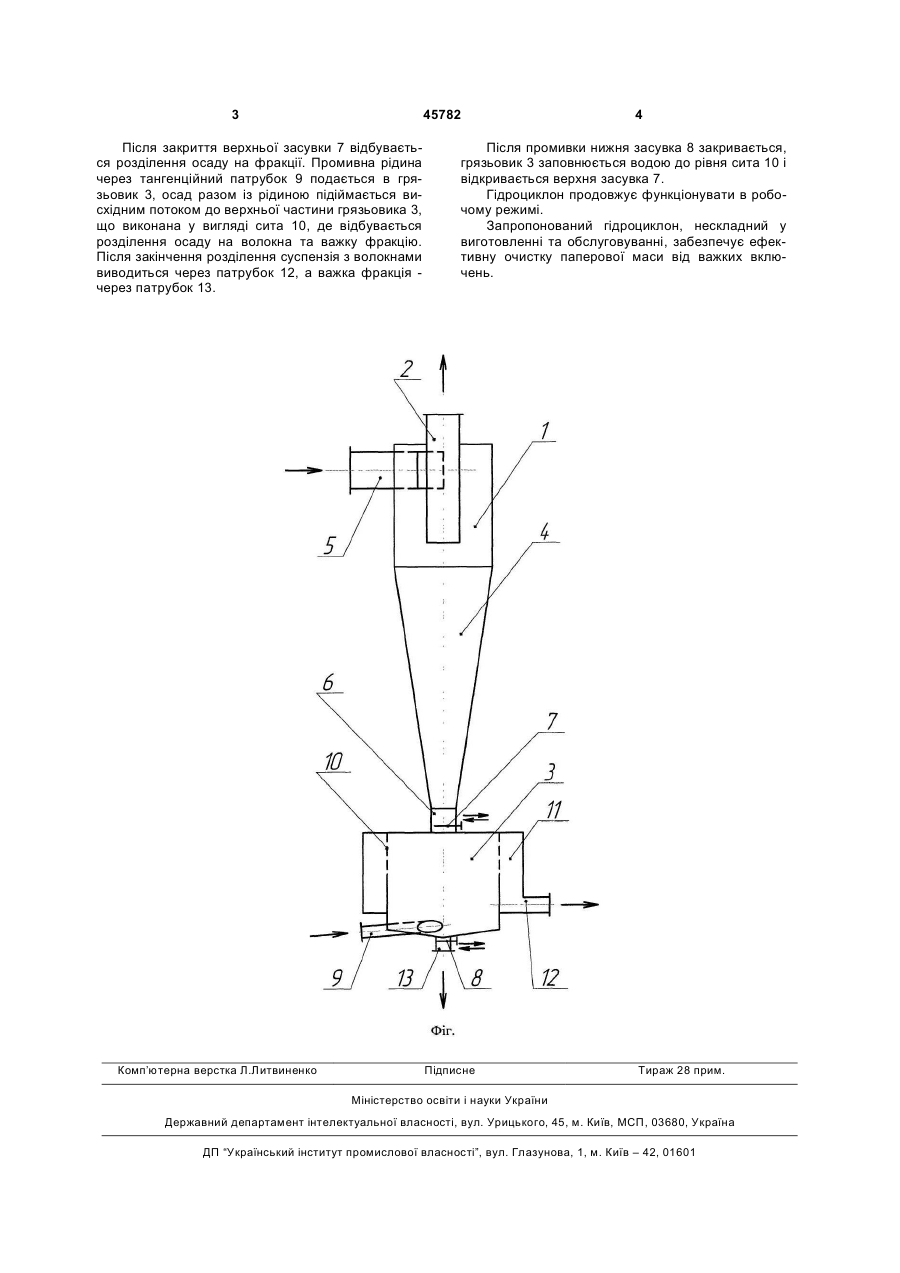

Гідроциклон, що містить циліндричний корпус з центральною трубою, грязьовик, розміщений між 3 45782 Після закриття верхньої засувки 7 відбувається розділення осаду на фракції. Промивна рідина через тангенційний патрубок 9 подається в грязьовик 3, осад разом із рідиною підіймається висхідним потоком до верхньої частини грязьовика 3, що виконана у вигляді сита 10, де відбувається розділення осаду на волокна та важку фракцію. Після закінчення розділення суспензія з волокнами виводиться через патрубок 12, а важка фракція через патрубок 13. Комп’ютерна верстка Л.Литвиненко 4 Після промивки нижня засувка 8 закривається, грязьовик 3 заповнюється водою до рівня сита 10 і відкривається верхня засувка 7. Гідроциклон продовжує функціонувати в робочому режимі. Запропонований гідроциклон, нескладний у виготовленні та обслуговуванні, забезпечує ефективну очистку паперової маси від важких включень. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHydraulic cyclone
Автори англійськоюChenchyk Roman Vasyliovych, Melnyk Oleksandr Petrovych, Mikulionok Ihor Olehovych
Назва патенту російськоюГидроциклон
Автори російськоюЧенчик Роман Васильевич, Мельник Александр Петрович, Микуленок Игорь Олегович
МПК / Мітки
МПК: B04C 5/08
Мітки: гідроциклон
