Вузол з’єднання надколонних плит безбалкового перекриття з трубобетонною колоною

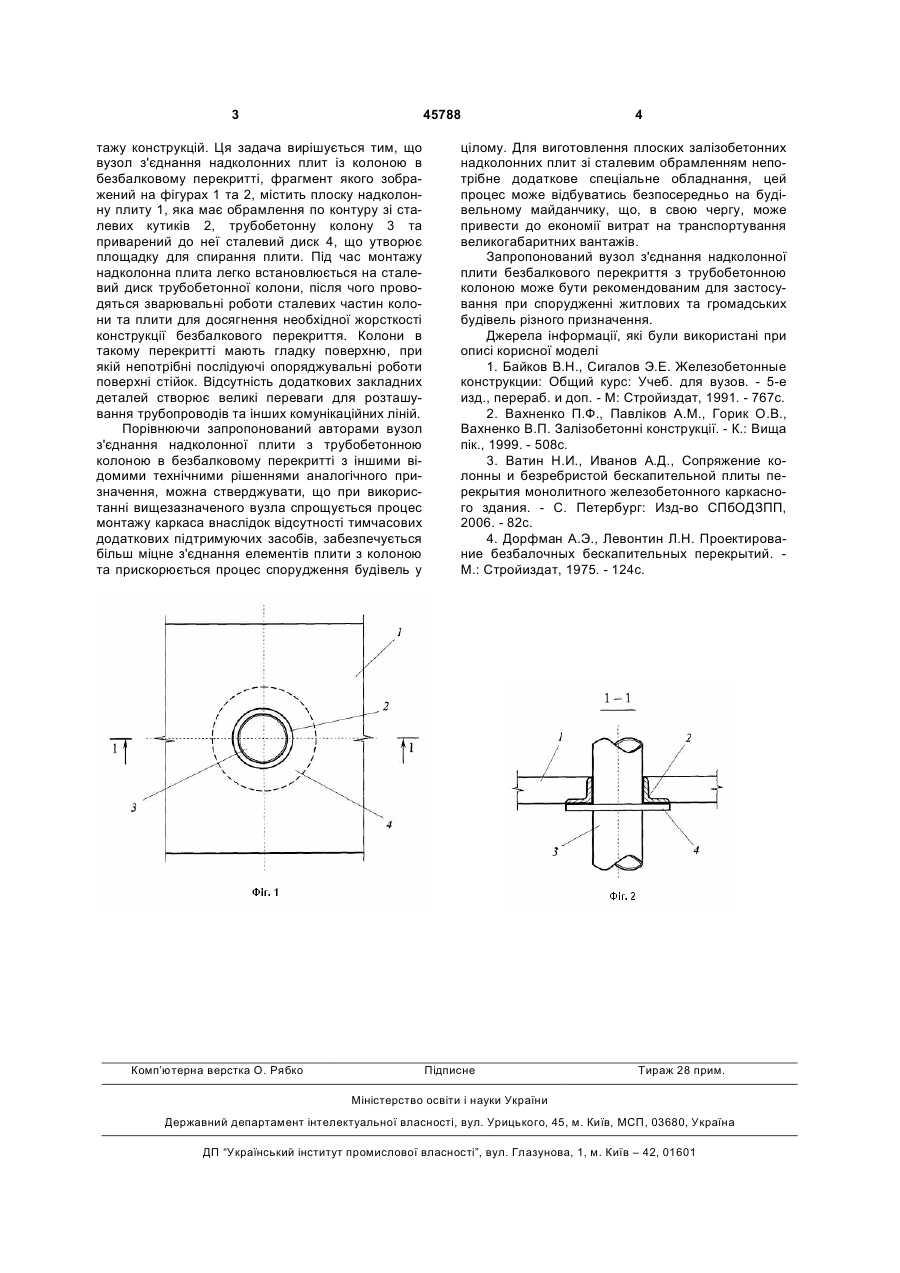

Вузол з'єднання надколонних плит безбалкового перекриття з трубобетонною колоною, що містить сталевий диск та залізобетонну плиту, який відрізняється тим, що залізобетонна надколонна плита з кутиковим обрамленням спирається на сталевий диск, приварений до трубобетонної колони. (19) (21) u200906123 (22) 15.06.2009 (24) 25.11.2009 (46) 25.11.2009, Бюл.№ 22, 2009 р. (72) СТОРОЖЕНКО ЛЕОНІД ІВАНОВИЧ, МУРАВЛЬОВ ВОЛОДИМИР ВЯЧЕСЛАВОВИЧ, НИЖНИК ОЛЕКСАНДР ВАСИЛЬОВИЧ (73) ПОЛТАВСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ІМ. ЮРІЯ КОНДРАТЮКА 3 45788 тажу конструкцій. Ця задача вирішується тим, що вузол з'єднання надколонних плит із колоною в безбалковому перекритті, фрагмент якого зображений на фігурах 1 та 2, містить плоску надколонну плиту 1, яка має обрамлення по контуру зі сталевих кутиків 2, трубобетонну колону 3 та приварений до неї сталевий диск 4, що утворює площадку для спирання плити. Під час монтажу надколонна плита легко встановлюється на сталевий диск трубобетонної колони, після чого проводяться зварювальні роботи сталевих частин колони та плити для досягнення необхідної жорсткості конструкції безбалкового перекриття. Колони в такому перекритті мають гладку поверхню, при якій непотрібні послідуючі опоряджувальні роботи поверхні стійок. Відсутність додаткових закладних деталей створює великі переваги для розташування трубопроводів та інших комунікаційних ліній. Порівнюючи запропонований авторами вузол з'єднання надколонної плити з трубобетонною колоною в безбалковому перекритті з іншими відомими технічними рішеннями аналогічного призначення, можна стверджувати, що при використанні вищезазначеного вузла спрощується процес монтажу каркаса внаслідок відсутності тимчасових додаткових підтримуючих засобів, забезпечується більш міцне з'єднання елементів плити з колоною та прискорюється процес спорудження будівель у Комп’ютерна верстка О. Рябко 4 цілому. Для виготовлення плоских залізобетонних надколонних плит зі сталевим обрамленням непотрібне додаткове спеціальне обладнання, цей процес може відбуватись безпосередньо на будівельному майданчику, що, в свою чергу, може привести до економії витрат на транспортування великогабаритних вантажів. Запропонований вузол з'єднання надколонної плити безбалкового перекриття з трубобетонною колоною може бути рекомендованим для застосування при спорудженні житлових та громадських будівель різного призначення. Джерела інформації, які були використані при описі корисної моделі 1. Байков В.Н., Сигалов Э.Е. Железобетонные конструкции: Общий курс: Учеб. для вузов. - 5-е изд., перераб. и доп. - М: Стройиздат, 1991. - 767с. 2. Вахненко П.Ф., Павліков A.M., Горик О.В., Вахненко В.П. Залізобетонні конструкції. - К.: Вища пік., 1999. - 508с. 3. Ватин Н.И., Иванов А.Д., Сопряжение колонны и безребристой бескапительной плиты перекрытия монолитного железобетонного каркасного здания. - С. Петербург: Изд-во СПбОДЗПП, 2006. - 82с. 4. Дорфман А.Э., Левонтин Л.Н. Проектирование безбалочных бескапительных перекрытий. М.: Стройиздат, 1975. - 124с. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
